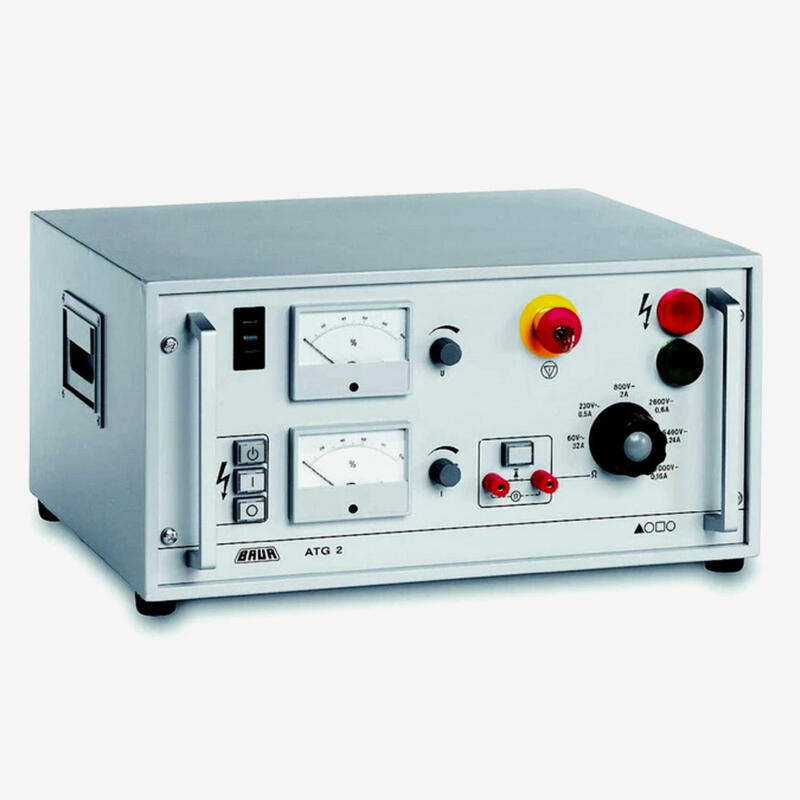

ATG 2 – трансформатор прожига изоляции
Трансформатор ATG 2 предназначен для снижения импеданса в месте повреждения кабеля в низко- и средневольтных сетях. Позволяет преобразовать высокоомные заплывающие повреждения кабеля, имеющие сложную локализацию, в низкоомные, которые впоследствии могут быть легко локализованы с помощью метода импульсной рефлектометрии.
- Напряжение прожига до 10 кВ DC
- Выходной ток до 32 A (дейст.)
- Максимальная потребляемая мощность 2 300 ВА
- Оптимальная адаптация выходного напряжения по шести ступеням
- Дополнительные установки для использования в низковольтных сетях
- Автоматическое отключение при перегреве
- Автоматическое аварийное оповещение при перегреве
- Автоматическое разрядное устройство
- Блокировка включения при высоком напряжении
- Устройство безопасности по DIN EN 50191
- Контактный разъем для подключения внешнего аварийного блока с аварийным выключением и сигнальными лампами
- Возможность для подключения внешнего измерителя сопротивления
- Доступен в виде автономного прибора или модуля, монтируемого в системы BAUR для поиска повреждений в кабельных сетях
Защищенный от коротких замыканий трансформатор мощностью 2 300 ВА с повышенным рассеянием выдает максимальное напряжение 10 кВ DC и полностью монтируется в 19-дюймовый корпус. Выходное напряжение изменяется по шести ступеням, с возможностью переключения даже под нагрузкой. Это дает возможность индивидуально адаптировать выходное напряжение в соответствии с конкретным повреждением кабеля. Дополнительно в каждой ступени ток и напряжение могут ограничиваться независимо друг от друга при помощи реостата.
С помощью внешнего измерителя сопротивления, подключаемого к трансформатору ATG 2, можно измерить сопротивление в месте дефекта после прожига и оценить необходимость дополнительного прожига.
