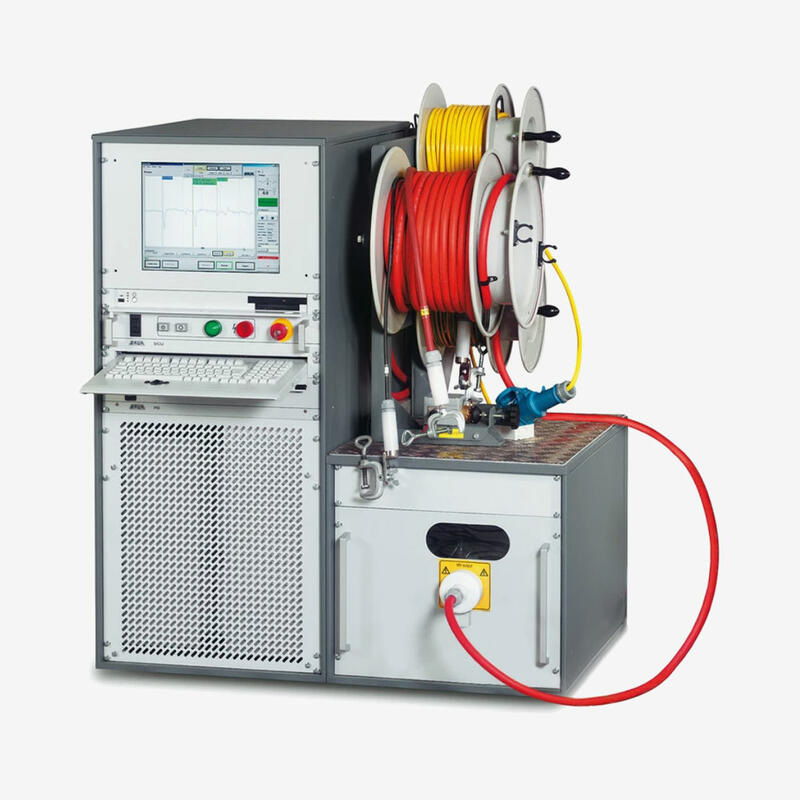

PHG 70 TD – система для испытаний напряжением СНЧ

Выходное напряжение

Диапазон частот

0,01–1 Гц

СНЧ truesinus®

0–38 кВ_{действ.} / 1,4–53,7 кВ_пик.

Прямоугольное напряжение СНЧ

0–57 кВ

Постоянное напряжение

От 0 до ± 70 кВ

Максимальная емкостная нагрузка

До 20 мкФ
3 мкФ при 0,1 Гц с 38 кВ_{действ.}
4 мкФ при 0,1 Гц с 30 кВ_{действ.}

Разрешение

0,1 кВ

Погрешность

± 1%

Выходной ток

Выходной ток

10 мА при 70 кВ DC
60 мА при 50 кВ DC
90 мА при 20 кВ DC

Максимальный ток прожига

120 мА

Разрешение

10 мкА

Погрешность

± 1%

Измерение коэффициента диэлектрических потерь

СНЧ truesinus®

0–38 кВ_{действ.}

Диапазон нагрузок

≥ 10 нФ

Диапазон измерений

0,1 x 10^-3 – 1 000 x 10^-3

Точность

1 x 10^-4

Разрешение

1 x 10^-6

Основные параметры

Питание

200–260 В, 50 / 60 Гц
100–140 В, 50 / 60 Гц (с автотрансформатором – опция)

Максимальная потребляемая мощность

3,5 кВА

Программное обеспечение на 23 языках

Английский, арабский, китайский (Китай), китайский (Тайвань), датский, немецкий, финский, французский, греческий, итальянский, корейский, малайский, голландский, норвежский, польский, португальский, румынский, русский, сербский, турецкий, шведский, испанский, чешский

Дисплей

TFT-монитор, 15,1"

Габаритные размеры высоковольтного генератора (Ш x В x Г)

483 x 623 x 775 мм

Масса

160 кг (высоковольтный генератор)
от 250 кг (общая в зависимости от комплектности)
