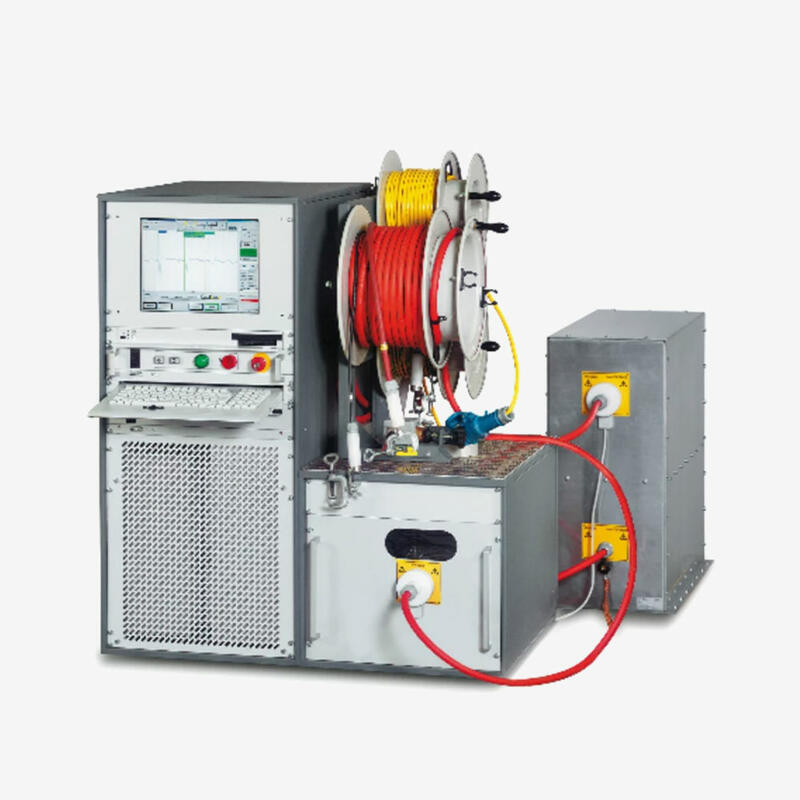

PHG 70 TD/PD – система для испытания и диагностики напряжением СНЧ
Система PHG 70 TD/PD предназначена для испытаний и диагностики кабелей, трансформаторов и другого электротехнического оборудования напряжением до 70 кВ на сверхнизкой частоте 0,1 Гц с измерением коэффициента диэлектрических потерь и частичных разрядов.
- Измерение частичных разрядов и калибровка процесса измерения по IEC 60270
- Регистрируются: уровень ЧР, напряжение возникновения и гашения ЧР, частота ЧР
- Точная локализация частичных разрядов в изоляции кабеля, муфтах и концевых муфтах
- Отображение ЧР по фазам для классификации расположения источников ЧР (опция)
- СНЧ truesinus® до 38 кВ (действ.)
- Прямоугольное напряжение СНЧ до 57 кВ
- Постоянное напряжение до ± 70 кВ
- Испытания кабеля по стандартам IEC 60502, DIN VDE 0276-620/621, IEC 60060-3, IEEE 400.2, IEEE 400-2012
- Испытание кабельной оболочки в соответствии со стандартом IEC 60229
- Испытание генераторов, трансформаторов и распределительных устройств
- Технология испытаний СНЧ truesinus® обеспечивает воспроизводимое чистое синусоидальное высокое напряжение
- Программируемые автоматические процессы
PHG 70 TD/PD – единственная комплексная система в одном корпусе, позволяющая проводить испытания на частоте 0,1 Гц постоянного тока (DC) и комплексную диагностику состояния кабелей и их ресурса. Методы измерения тангенса угла диэлектрических потерь и частичных разрядов идеально дополняют друг друга и позволяют, с одной стороны, определять общее состояние образца, а с другой – локализовать специфические повреждения в изоляции и муфтах.
Система PHG 70 TD/PD включает в себя испытательную установку кабелей на сверхнизкой частоте 0,1 Гц постоянного тока PHG 70, встроенный модуль измерения тангенса угла диэлектрических потерь PHG TD и модуль измерения уровня частичных разрядов и локализации источника PHG PD.
