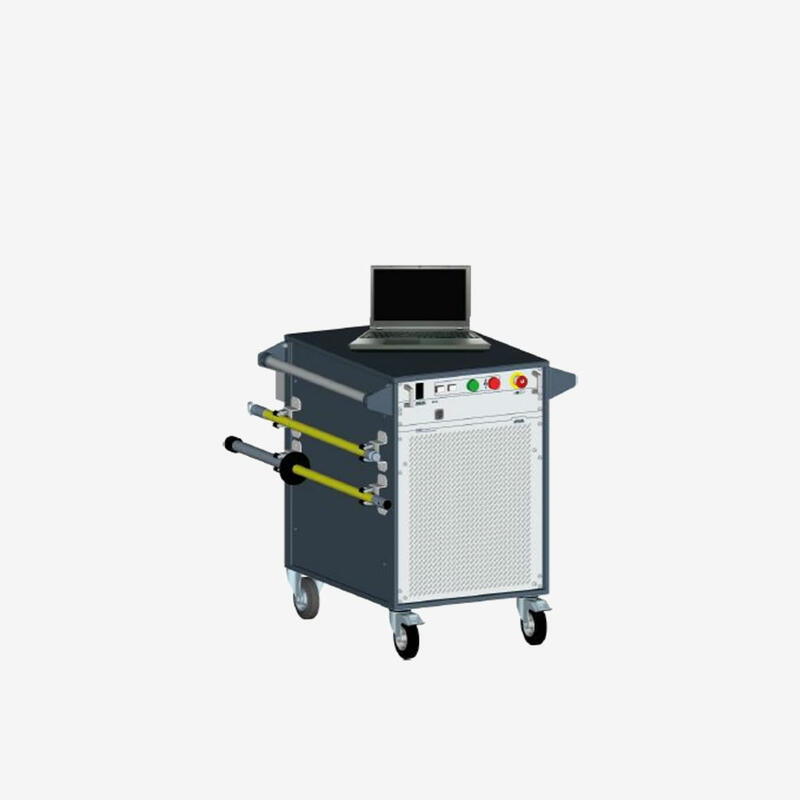

PHG 70 – портативная система для испытаний напряжением СНЧ

Выходное напряжение

Диапазон частот

0,01–1 Гц

СНЧ truesinus®

1–38 кВ_{действ.} / 1,4–53,7 кВ_пик.

Прямоугольное напряжение СНЧ

1–57 кВ

Постоянное напряжение

От 0 до ± 70 кВ

Максимальная емкостная нагрузка

До 20 мкФ
3 мкФ за 0,1 Гц с 38 кВ_{действ.}
4 мкФ за 0,1 Гц с 30 кВ_{действ.}

Разрешение

0,1 кВ

Погрешность

± 1%

Выходной ток

Диапазон измерений

0–200 мА

Выходной ток

10 мА при 70 кВ
60 мА при 50 кВ
90 мА при 20 кВ

Максимальный ток прожига

120 мА

Разрешение

10 мкА

Погрешность

± 1%

Основные параметры

Питание

200–260 В, 50 / 60 Гц
100–140 В, 50 / 60 Гц (с автотрансформатором – опция)

Максимальная потребляемая мощность

3,5 кВА

Программное обеспечение на 23 языках

Английский, арабский, китайский (Китай), китайский (Тайвань), датский, немецкий, финский, французский, греческий, итальянский, корейский, малайский, голландский, норвежский, польский, португальский, румынский, русский, сербский, турецкий, шведский, испанский, чешский

Класс защиты

IP 22

Габаритные размеры высоковольтного генератора (Ш x В x Г)

755 x 850 x 991 мм (19'', 15 U)

Масса высоковольтного генератора

199 кг, включая стойку и соединительные кабели
