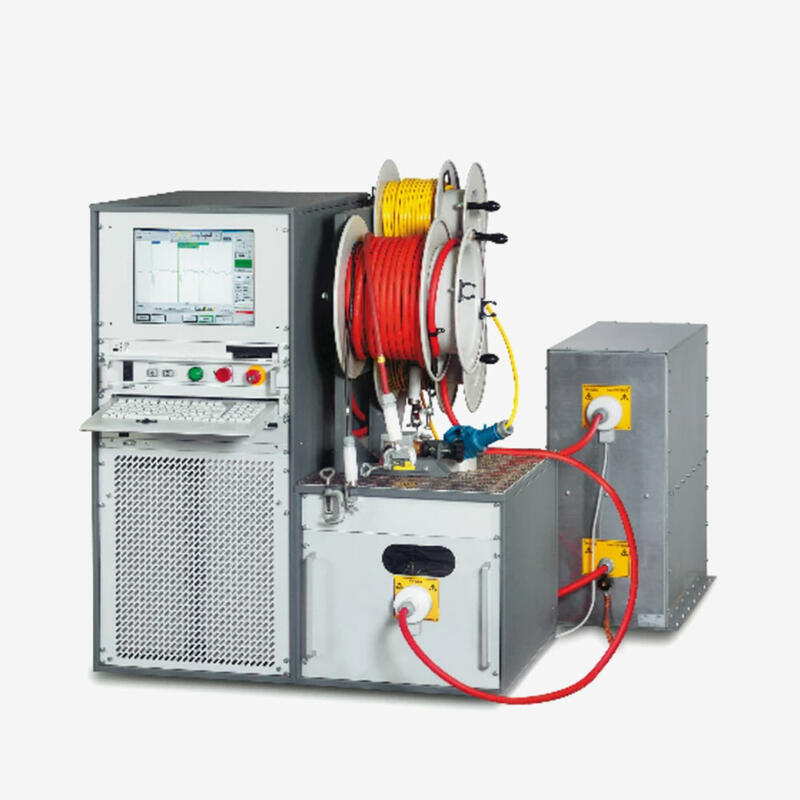

PHG 80 TD/PD – система для испытания и диагностики напряжением СНЧ

Система PHG 80 TD/PD предназначена для испытаний и диагностики кабелей, трансформаторов и другого электротехнического оборудования напряжением до 80 кВ на сверхнизкой частоте 0,1 Гц с измерением коэффициента диэлектрических потерь и частичных разрядов.

Выходное напряжение
Диапазон частот	0,01–1 Гц
СНЧ truesinus®	0–57 кВ_{действ.} / 1,4–80,6 кВ_пик.
Прямоугольное напряжение СНЧ	0–80 кВ
Постоянное напряжение	От 0 до ± 80 кВ
Максимальная емкостная нагрузка	До 20 мкФ 1,2 мкФ при 0,1 Гц с 57 кВ_{действ.} 3 мкФ при 0,1 Гц с 38 кВ_{действ.} 4 мкФ при 0,1 Гц с 30 кВ_{действ.}
Разрешение	0,1 кВ
Погрешность	± 1%
Выходной ток
Выходной ток	1,8 мА при 80 кВ DC 60 мА при 50 кВ DC 90 мА при 20 кВ DC
Максимальный ток прожига	120 мА
Разрешение	10 мкА
Погрешность	± 1%
Измерение частичных разрядов
СНЧ truesinus®	0–57 кВ_{действ.}
Теоретический диапазон измерения	10–12800 м (при v/2 = 80 м/мкс)
Скорость распространения (v/2), регулируется	50–120 м/мкс
Частота дискретизации	100 Мсэмплов/с (10 нс)
Диапазон измерения ЧР	1 пКл – 100 нКл
Погрешность	1% от длины кабеля
Разрешение	0,1 пКл / 0,1 м
Калибратор Электрический заряд (импульсы) Питание	CAL1B: 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 нКл CAL1E: 0,5 / 1 / 2 / 5 / 10 / 20 / 50 нКл 9-вольтная батарея типа «крона», DIN/МЭК 6F22
Измерение коэффициента диэлектрических потерь
СНЧ truesinus®	0–38 кВ_{действ.}
Диапазон нагрузок	≥ 10 нФ
Диапазон измерений	0,1 x 10^-3– 1 000 x 10^-3
Погрешность	1 x 10^-4
Разрешение	1 x 10^-6
Основные параметры
Питание	200–260 В, 50 / 60 Гц 100–140 В, 50 / 60 Гц (с автотрансформатором – опция)
Максимальная потребляемая мощность	3,5 кВА
Программное обеспечение на 23 языках	Английский, арабский, китайский (Китай), китайский (Тайвань), датский, немецкий, финский, французский, греческий, итальянский, корейский, малайский, голландский, норвежский, польский, португальский, румынский, русский, сербский, турецкий, шведский, испанский, чешский
Дисплей	TFT-монитор, 15,1"
Габаритные размеры высоковольтного генератора (Ш x В x Г)	483 x 623 x 775 мм
Масса	160 кг (высоковольтный генератор) от 250 кг (общая в зависимости от комплектности)
