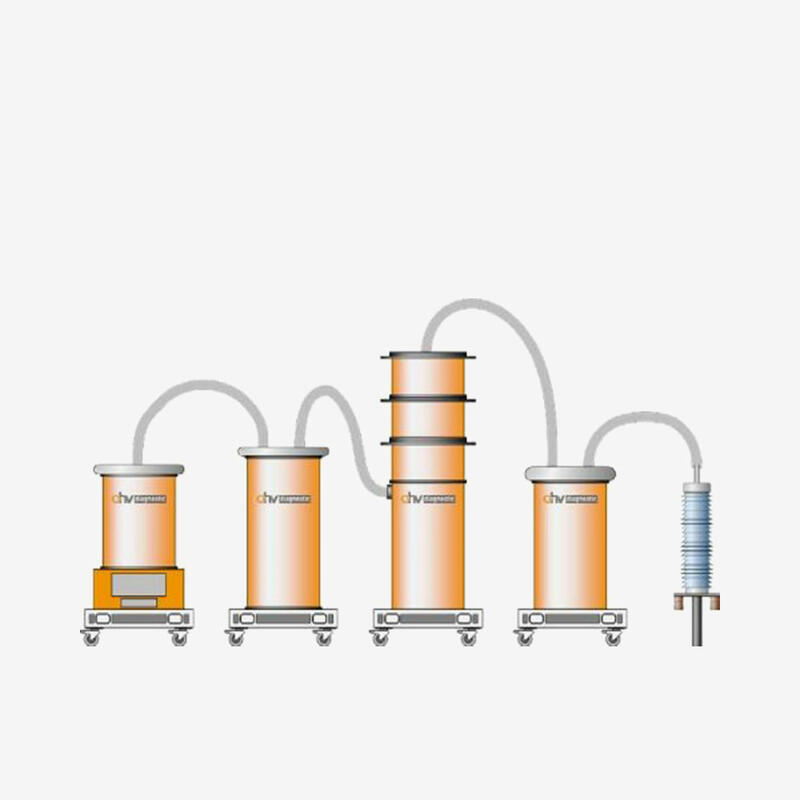

DAC H300 – система испытаний затухающим переменным напряжением
DAC H300 представляет собой компактную, легкую и универсальную систему для испытания и диагностики высоковольтных кабелей. Она обладает функцией автоматического измерения и анализа частичных разрядов, а также их локализации.DAC H300 позволяет оценивать состояние изоляции новых, отремонтированных или устаревших кабельных систем.
- Максимальное зарядное и пиковое напряжение 192 кВ
- Испытание на выдерживаемое напряжение
- Измерение частичных разрядов, анализ и местоположение
- Оценка коэффициента потерь
- Испытание кабеля согласно стандартам IEC 60270 и IEEE P400.4/D7
- Прочные и надежные кейсы для транспортировки и хранения
- Удобное и интуитивно понятное управление с помощью диагностического ПО OHV
- Четыре единицы, массой всего около 700 кг
Режимы измерения включают:
- Испытание на выдерживаемое напряжение на уровне напряжения, представляющего рабочие нагрузки и выше
- Измерение, анализ и расположение частичных разрядов вдоль целых кабельных систем
- Оценку коэффициента потерь (tan δ)
Испытания и диагностические измерения частичных разрядов на основе затухающего переменного напряжения позволяют эффективно обнаруживать:
- Неисправности изоляции, вызванные неправильной установкой или укладкой
- Недостатки кабельных аксессуаров, т. e. соединений и окончаний
- Повреждения изоляции кабелей в связи с износом
