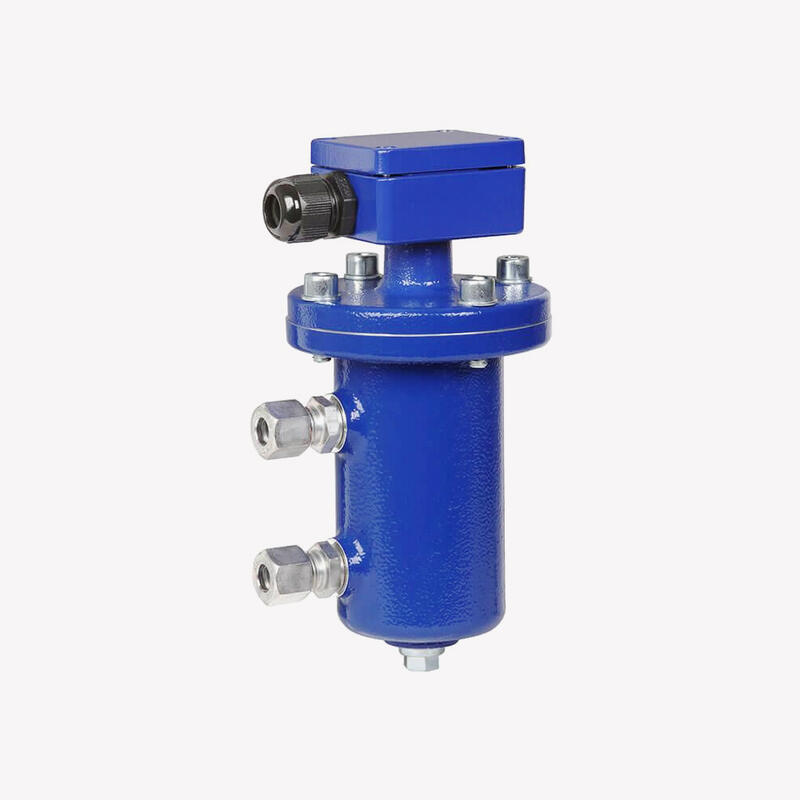

Переключатель уровня ELS
Во внешней камере (перепускной) поплавок с постоянным магнитом перемещается по направляющей трубке относительно уровня жидкости по принципу сообщающихся сосудов. Внутри направляющей трубки установлен язычковый контакт (контакт инертного газа), на который подается питание через немагнитные стенки поплавка и направляющей трубки при приближении поплавкового магнита. При использовании магнита и геркона операция переключения бесконтактна, не подвержена износу и не требует электропитания. Контакты реле уровня беспотенциальные.
Функции переключения всегда относятся к повышению уровня жидкости.
Реле уровня монтируется просто и не требует технического обслуживания, поэтому затраты на монтаж, запуск и эксплуатацию невелики.
Особенности
- Свободно выбираемое положение переключателя за счет фиксации поплавкового выключателя на необходимом уровне
- Широкий спектр применения благодаря простому проверенному принципу действия
- Рабочие пределы:
- Рабочая температура: -30...+150 °C
- Рабочее давление: от вакуума до 40 бар
- Предельная плотность: ≥ 600 кг/м3
Применение
- Монтаж на двигателях, баках, сосудах или корпусах, где из-за недостатка места установка внутри них невозможна
- Используется для турбулентных уровней жидкости, например, в масляных поддонах больших двигателей, коробок передач и т. д.
- Управление насосом и уровнем, а также контроль различных уровней наполнения
- Химическая, нефтехимическая промышленность, природный газ, шельф, судостроение, машиностроение, энергетическое оборудование, электростанции
- Очистка технической и питьевой воды
