ST501 – ультразвуковой расходомер
ST501 – ультразвуковой расходомер, использующий для измерения накладные датчики, которые можно устанавливать на широкий диапазон труб, и имеющий встроенный модуль RTD. При оснащении датчиком температуры PT100 ST501 может быть модернизирован до счетчика энергии, используемого для измерения индивидуального потребления энергии, в различных жидкостных системах отопления / охлаждения. Счетчик поставляется в комплекте с расходомером и датчиками температуры, что позволяет в режиме реального времени определять температуру жидкости в подающей и обратной трубе.
Ультразвуковой расходомер ST501 как счетчик энергии широко применяется в различных сферах: HVAC, градирнях, центрах обработки данных, зданиях (торговых центрах, офисах, музеях, больницах, школах и т. п.). Также этот прибор можно использовать для энергоаудита. Счетчик энергии, или так называемый счетчик тепловой энергии, тепломер, точно измеряет потребление тепла в отопительных и охлаждающих установках, что помогает добиться энергосбережения и экономии затрат.
Измеряет фактический расход и общий расход жидкости. С ним Вы не утратите контроль над процессом, оптимизируете эффективность измерения, обеспечите отсутствие простоев или расходов на калибровку.
Алгоритмы для адаптивной обработки сигналов, оптимизация процесса измерения – все это обеспечивает точность измерений даже в сложных условиях потока.
Понятный интерфейс и ЖК-дисплей с функцией сигнализации, простота эксплуатации и отладки.
Возможность регистрации данных для анализа исторических моделей потоков для оптимизации системы.
Встроенная клавиатура и простая система меню – позволяют быстро и легко вносить информацию о диаметре трубы, материале трубы, типе жидкости и единице измерения.
Технология TVT (Transit-Time Vortex) представляет современный подход измерения с помощью ультразвука и совмещает принцип транзитного ультразвука с возможностью использования явления вихревого рассеяния, что обеспечивает непревзойденную точность измерения и универсальность использования ультразвуковых расходомеров.
Повышенная точность в турбулентных потоках
Технология TVT отлично подходит для применения, где условия потока жидкости варьируются от ламинарных до турбулентных. Инкорпорация данных о вихревом образовании повышает точность в сложных условиях потока.
Универсальность типов жидкостей
Технология TVT универсальна и подходит для широкого диапазона типов жидкостей, включая жидкости с разной вязкостью и плотностью.

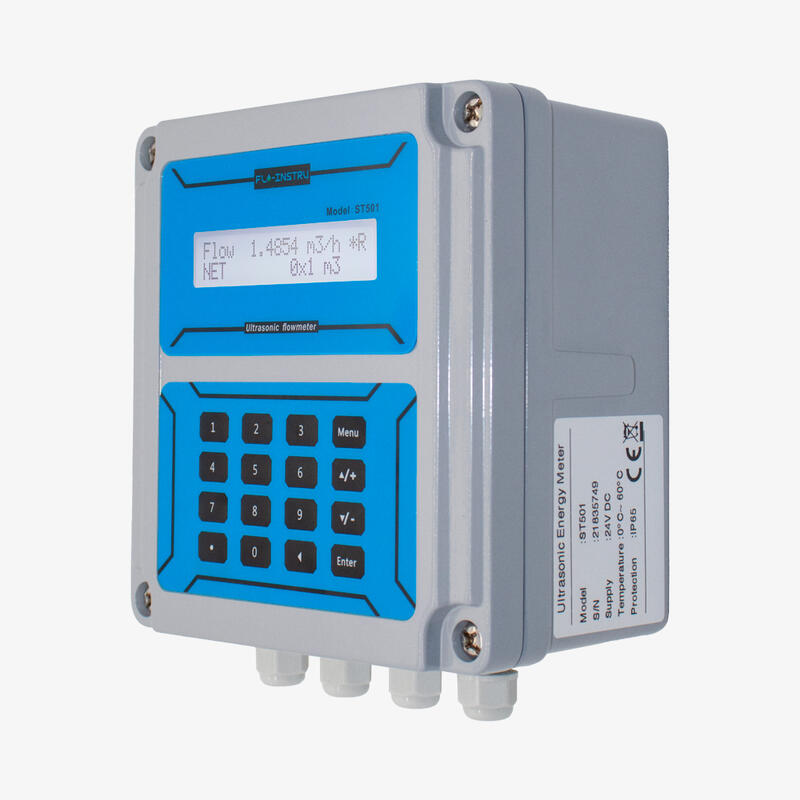

Ультразвуковой расходомер Flo-Instruments ST501 обеспечивает высокоточное и повторяющееся измерение расхода жидкостей. Корпус прибора металлический. Этот расходомер рассчитан на измерение расходов в трубах диаметром от 1” (25 мм) до 48” (1200 мм). Датчики имеют степень защиты IP68, они просты в установке, не требуют дополнительных манипуляций с трубопроводом при установке. Прибор имеет простой и понятный интерфейс, что делает его очень удобным в эксплуатации.
Принцип измерения

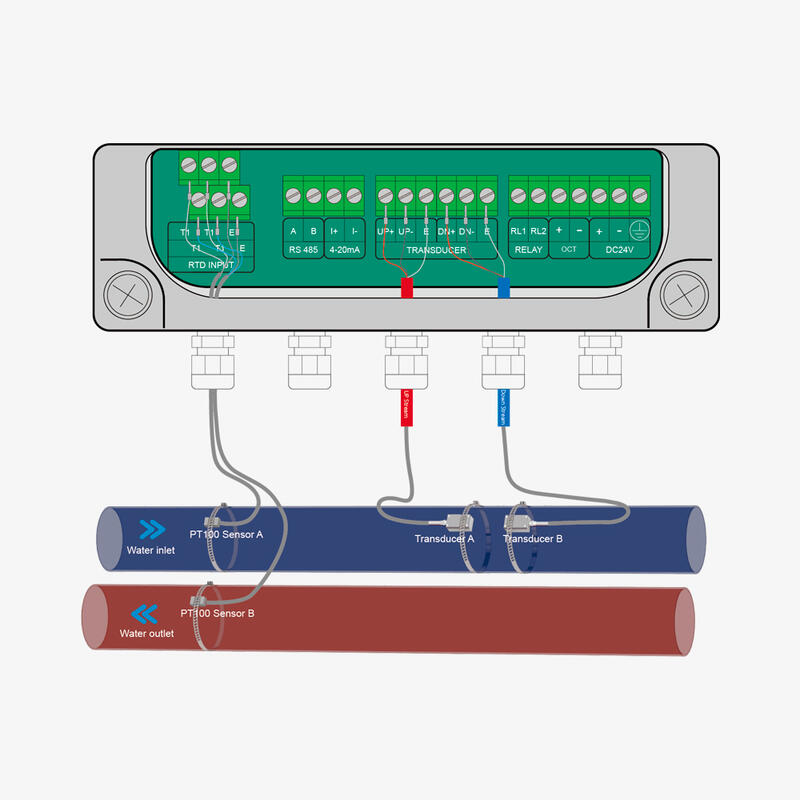

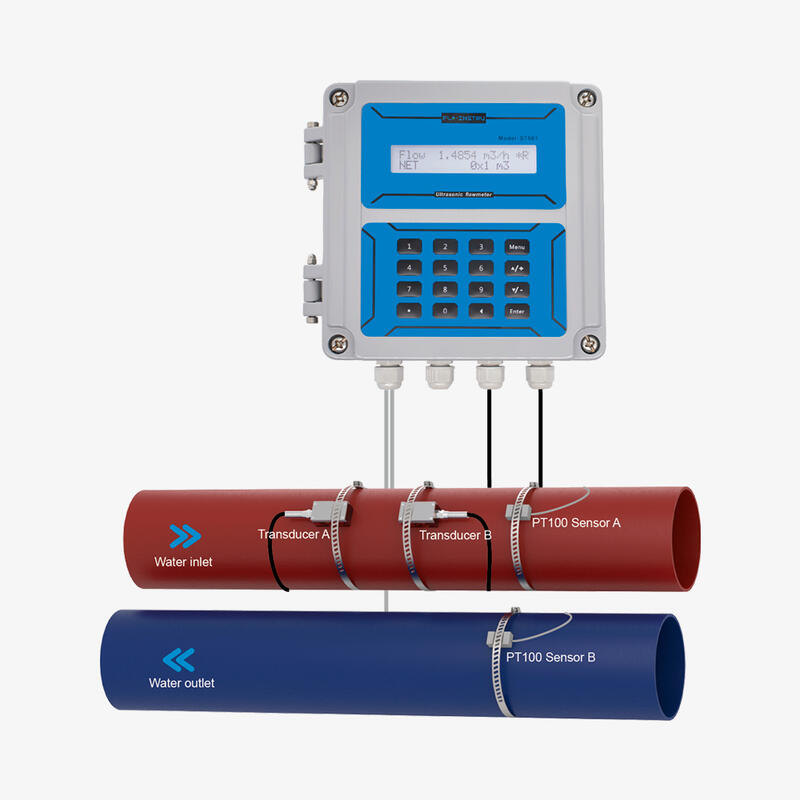

Ультразвуковой счетчик энергии ST501-PT100 используется для измерения индивидуального потребления энергии в любых жидкостных системах отопления / охлаждения. Счетчик поставляется в комплекте с расходомером и датчиком температуры, что позволяет системе в режиме реального времени определять температуру жидкости в подающем и обратном трубопроводе.
Датчик температуры использует параметры преобразователя электромагнитных параметров, изменяющиеся в зависимости от температуры и связанные с температурой параметров для испытательного устройства. Изменение сопротивления при изменении температуры может быть преобразовано в так называемые датчики теплового сопротивления.
Счетчик ST501-PT100 обеспечивает высокоточное измерение тепловой энергии в системах охлажденной воды, горячей воды и конденсаторной воды на основе входных сигналов от двух датчиков температуры и ультразвуковых датчиков измерения расхода.

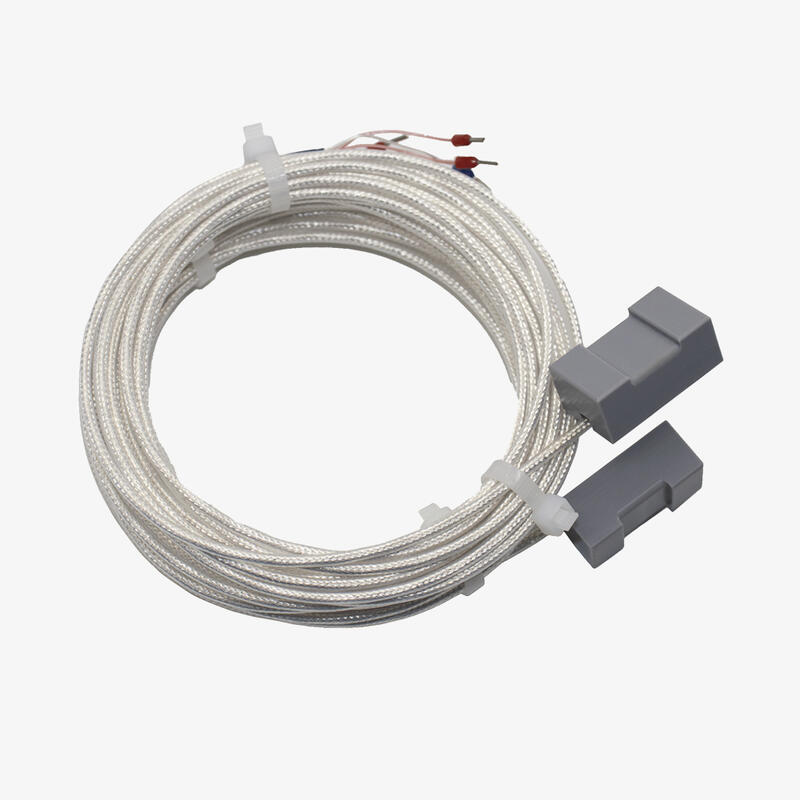

Датчик температуры
- Тип: датчики температуры PT100 с трехжильным кабелем
- Монтаж: накладной
- Точность: класс 2
- Кабель: 2 м
- Расположение: трубопровод подачи воды и трубопровод обратного теплоносителя
- В комплекте: одна пара датчиков температуры
