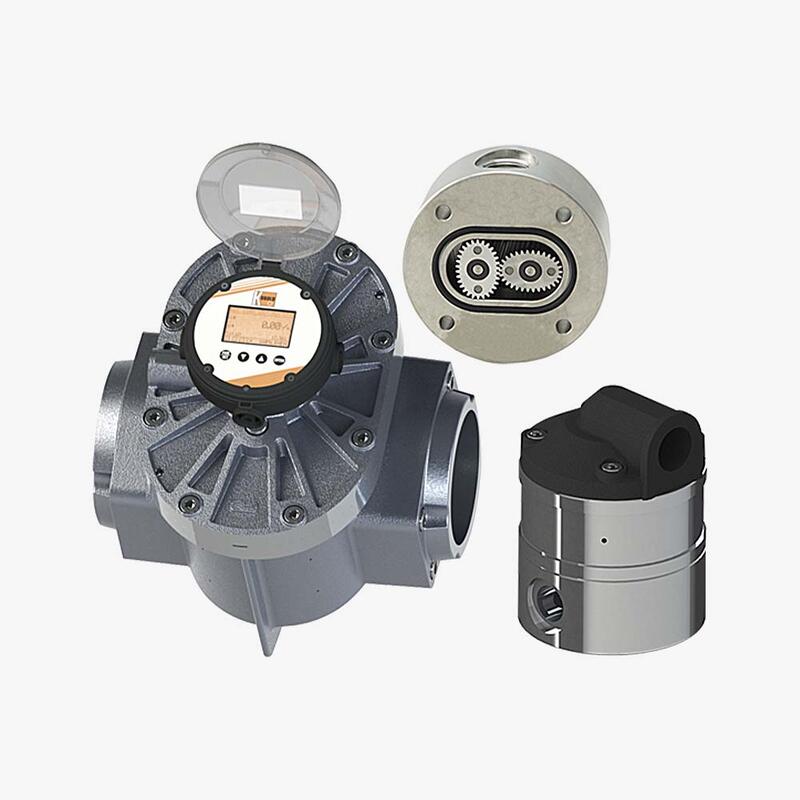

Овально-шестеренный расходомер DON
Овально-шестеренный расходомер DON. Материал: алюминий, нерж. сталь.
Получить коммерческое предложение
Close modal
Получить коммерческое предложение
Ваше имя
Название компании
Номер телефона
Email
Мы свяжемся с Вами в рабочее время – с 8:30 по 17:30
Отправить
Особенности
Характеристики
Импульсный выход
Цифровой индикатор …LCD – R
Механический счетчик …mech – R
Высокое давление …H – R
Пределы вязкости: до 1 000 000 cP
Нефтепродукты: от 0,5–36 л/ч до 150–2500 л/мин
Макс. температура: 150 °C
Макс. давление: 400 бар
Присоединение: G 1⁄8 – 4 внутр. резьба, 1⁄8" – 4" NPT внутр. резьба, фланец DN 25–100, ANSI 1 – 4"
Точность: от ± 0,2 до ± 1 % диапазона измерения
