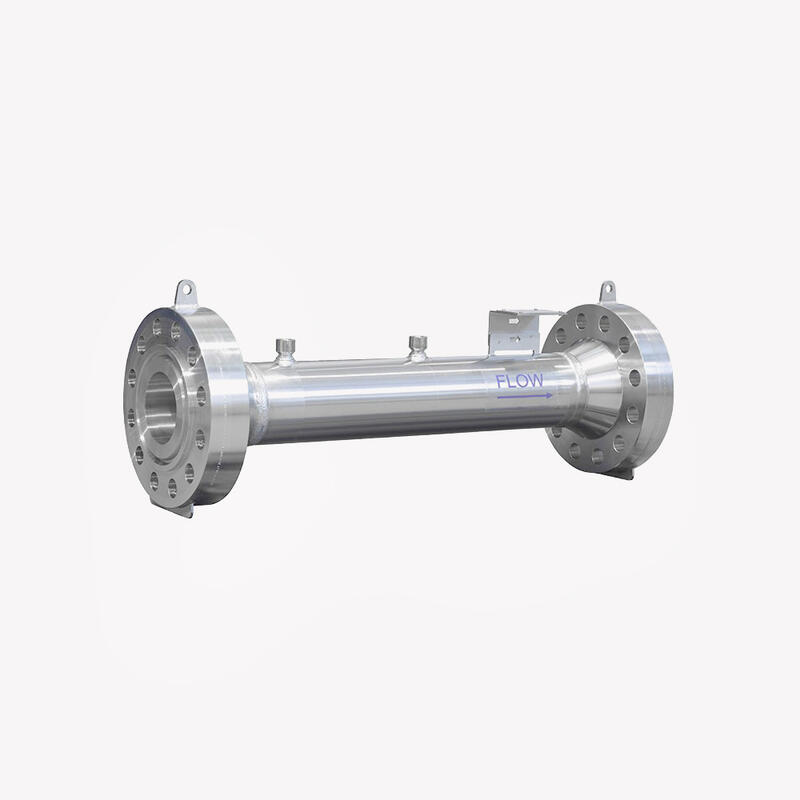

Сопло Вентури, сопло потока FLC-FN-PIP, FLC-FN-FLN, FLC-FN-VN
Высокая точность
Конструкция и изготовление расходных форсунок соответствует требованиям ISO 5167. Таким образом обеспечивается точность ±1,0 %. С помощью калибровки может быть достигнута более высокая точность до ±0,25 %.
Для приемочных испытаний силовых установок также доступны сопла потока согласно ASME PTC-6.
Снижение потерь давления через сопло Вентури
Для снижения потерь давления может быть предложено сопло Вентури. Оно сочетает в себе стандартные характеристики проточного сопла с расширяющейся секцией.
Сопло Вентури модели FLC-FN-VN имеет осесимметричный профиль и состоит из сужающегося входного сечения с закругленным профилем, цилиндрического горловины, а также диффузора. Вход сопла Вентури имеет ту же геометрию, что и модель FLC-FN-FLN (расходное сопло по ISA 1932).
Особые возможности
- Подходит для измерения расхода жидкости, газа и пара
- Оптимальное решение для измерения расхода пара
- Точность ≤ ±0,1 % фактического расхода
- Повторяемость измерения 0,1 %
- Самая низкая потеря давления в семействе первичных элементов потока
Применение
- Выработка энергии
- Добыча и переработка нефти
- Очистка и распределение воды
- Переработка и транспортировка газа
- Химическая и нефтехимическая промышленность
