Электронная нагрузка постоянного тока, серия 8550

Электронные нагрузки постоянного тока серии 8550 дают пользователю возможность применять функции и опции, обычно присущие приборам более высокого класса, по приемлемой цене.

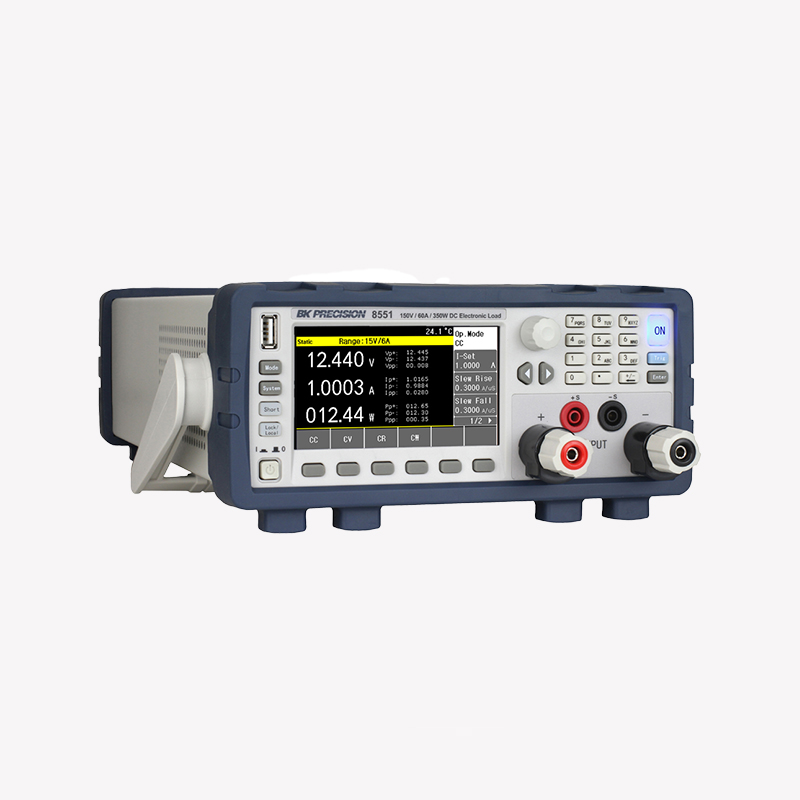

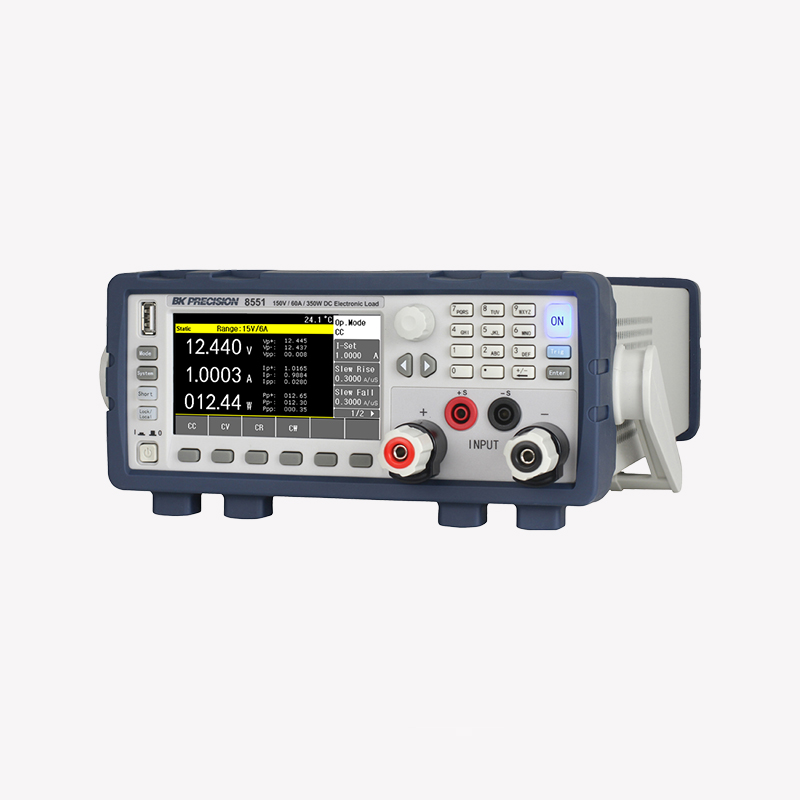

Серия 8550 выполнена в компактном настольном форм-факторе и способна выдавать до 350 W. Прекрасно подходит для тестирования блоков питания, преобразователей DC-DC, аккумуляторов, зарядных устройств и других приборов.

Статические режимы работы включают постоянный ток (CC), постоянное напряжение (CV), постоянное сопротивление (CR) и постоянную мощность (CW). Возможность настраивать списки режимов, переходные и автоматические режимы тестирования позволяют динамически изменять условия нагрузки для качественной оценки различных источников постоянного тока. Кроме того, специальный режим разряда аккумуляторов упрощает тестирование с настройкой условий остановки. Работа нагрузки может быть настроена внутри, снаружи или удаленно.

Программное обеспечение и программное обеспечение для тестирования батареи предоставляется для удаленного управления и мониторинга с ПК через интерфейс RS-232. Универсальный интерфейс обеспечивает обратную связь «прошел / не прошел» и упрощает интеграцию с устройствами ПЛК, часто встречающимися в производственных и промышленных условиях. Данные измерений, другие параметры могут быть записаны непосредственно на флеш-накопитель, подключенный через порт USB, расположенный на передней панели.

Модель	8550	8551
Мощность	175 W	350 W
Номинальное напряжение	150 V	150 V
Номинальный ток	30 А	60 А

Модель		8550	8551
Входные параметры
Входное напряжение		От 0 до 150 V	От 0 до 150 A
Входной ток	Низкий	От 0 до 3 A	От 0 до 6 A
	Высокий	От 0 до 30 A	От 0 до 60 A
Входная мощность		175 W	350 W
Минимальное рабочее напряжение	Низкое	0,15 V при 3 A	0,15 V при 6 A
	Высокое	1,5 V при 30 A	1,5 V при 60 A
Режим постоянного напряжения (CV)
Диапазон	Низкий	От 0 до 15 V
	Высокий	От 0 до 150 V
Кратность измерения	Низкая	0,2 mV
	Высокая	2 mV
Точность		± (0,05 % + 0,05 % FS)
Режим постоянного тока (CC)
Диапазон	Низкий	От 0 до 3 A	От 0 до 6 A
	Высокий	От 0 до 30 A	От 0 до 60 A
Кратность измерения	Низкая	0,1 mA
	Высокая	1 mA
Точность		± (0,05 % + 0,05 % FS)
Режим постоянного сопротивления (CR)
Диапазон		От 0,05 Ω до 30 kΩ	От 0,03 Ω до 20 kΩ
Кратность измерения		0,1 Ω
Точность (I > 10 % от диапазона)		0,1% + 0,000208 S (4800 Ω)	0,1% + 0,00031 S (3200 Ω)
Режим постоянной мощности (CW)
Диапазон		От 0 до 175 W	От 0 до 350 W
Кратность измерения		10 mW
Точность		± (0,05 % + 0,01 % FS)
Переходный режим (постоянный ток (CC))
T1 & T2 ⁽¹⁾		От 100 μs до 60 s
Кратность измерения		2 μs
Точность		1 μs + 100 ppm
Скорость поворота ⁽²⁾		От 0,6 А/ms до 1,5 А/μs	От 1,2 А/ms до 3 А/μs
Напряжение считывания (Readback Voltage)
Диапазон	Низкий	От 0 до 15 V
	Высокий	От 0 до 150 V
Кратность измерения	Низкая	1 mV
	Высокая	10 mV
Точность		± (0,08 %+ 0,05 % FS)
Ток обратной связи (Readback Current)
Диапазон	Низкий	От 0 до 3 A	От 0 до 6 A
	Высокий	От 0 до 30 A	От 0 до 60 A
Кратность измерения	Низкая	0,1 mA
	Высокая	1 mA
Точность		± (0,08 % + 0,05 % FS)
Пульсация обратной связи ⁽³⁾(Readback Ripple)
Диапазон	Низкий	От 0 до 15 V
	Высокий	От 0 до 150 V
Пропускная способность		250 kHz
Точность		0,1 %
Общие данные
Защита		Защита от перенапряжения (OVP), защита от перенапряжения по току (OCP), защита от перенапряжения по мощности (OPP) и дистанционная защита от обратного напряжения (RRV)

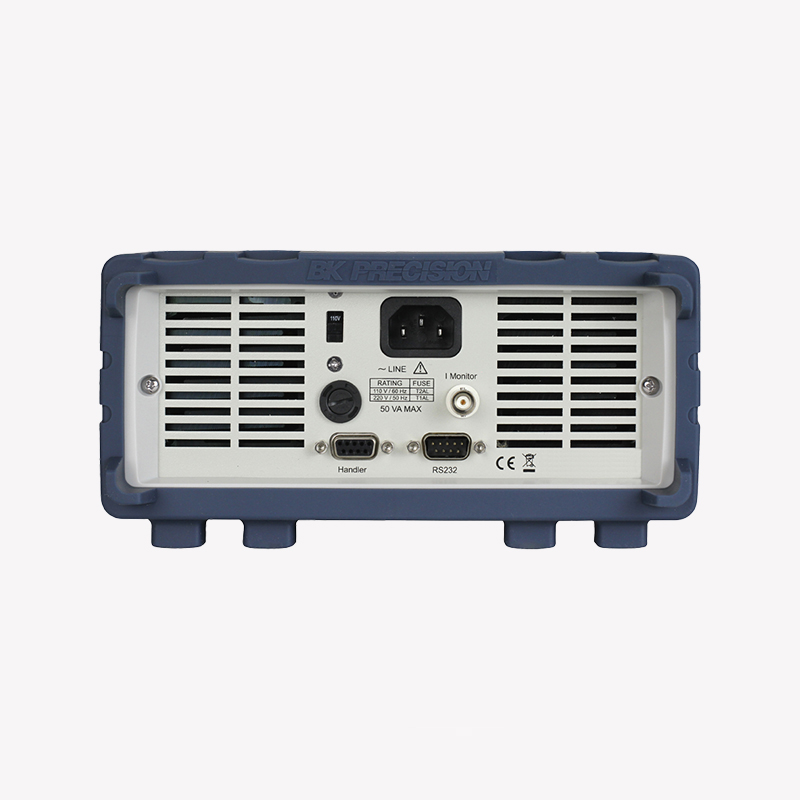

Интерфейсы ввода / вывода		RS-232 и Handler
Питание (переменный ток)		110 V / 220 V ± 10 %, 50 Hz / 60 Hz ± 5%
Максимальная номинальная входная мощность		< 50 VA
Температура		От 0 °C до +40 °C
Влажность		< 90 % относительной влажности (использование в помещении)
Безопасность		EN 61010-2010 + A1:2019, Директива о низковольтном оборудовании (LVD) 2014/35/EU
Электромагнитная совместимость		EN 61326-1:2021, CISPR 11, EN 61000-3-2:2019 + A1:2021, EN 61000-3-3:2013 + A1:2019 + A2:2021, Директива ЕМС 2014/30/ЄС
Размеры (Ш х В х Г)		213 x 88 x 390 мм
Вес		6,61 фунта (3 кг)	10,58 фунта (4,8 кг)
Стандартные аксессуары		Шнур питания и сертификат калибровки
Дополнительные аксессуары		Высокотоковые тест-проводники TLPWRI
