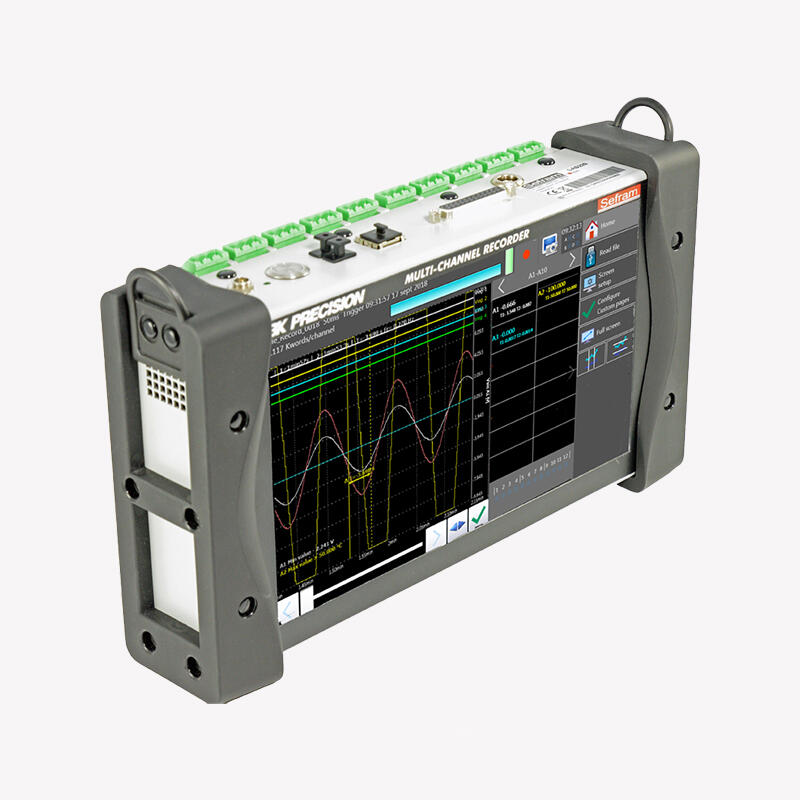

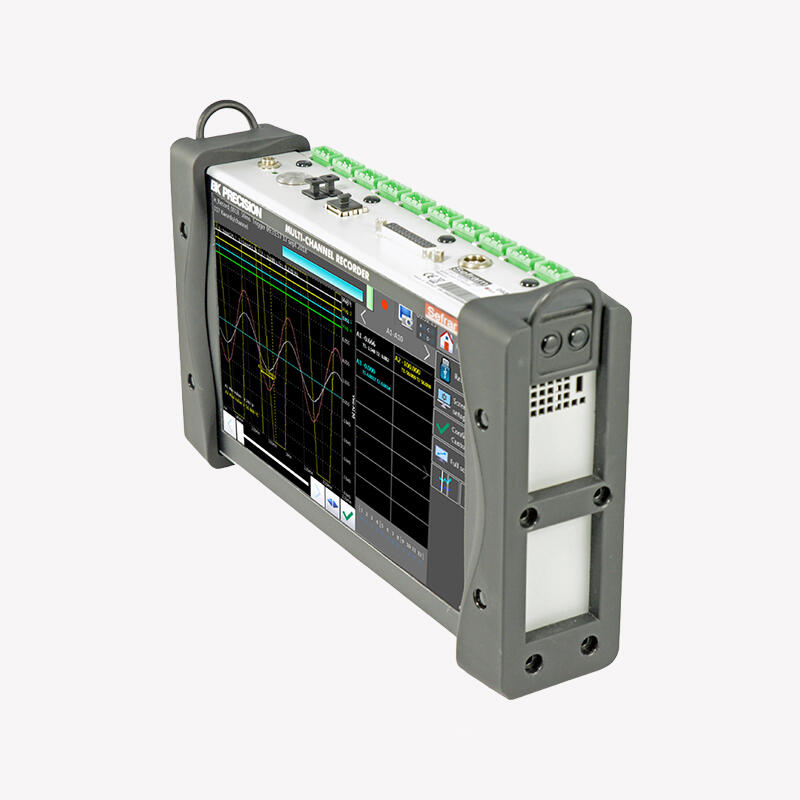

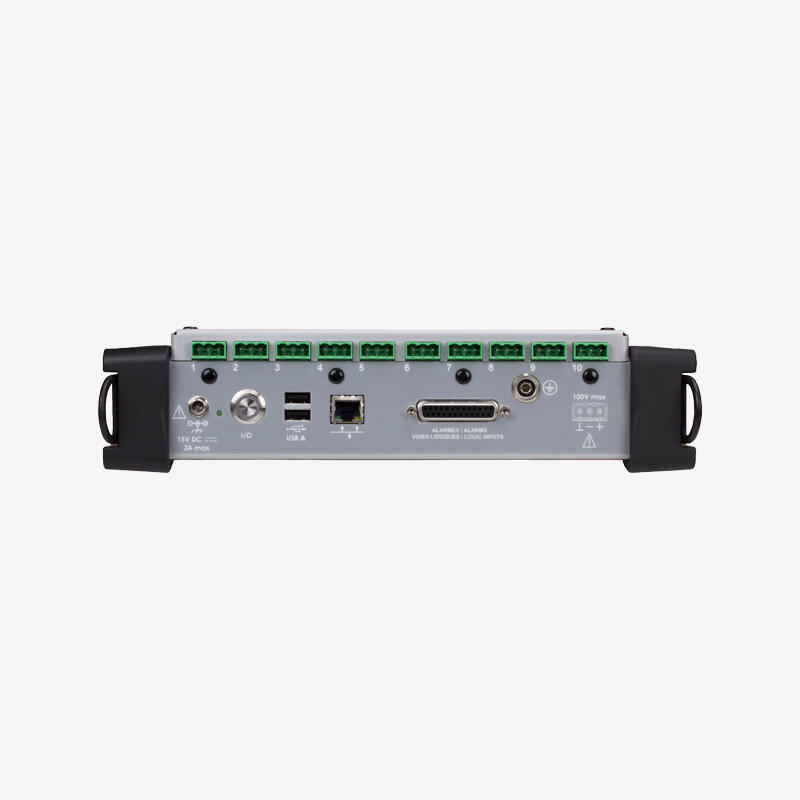

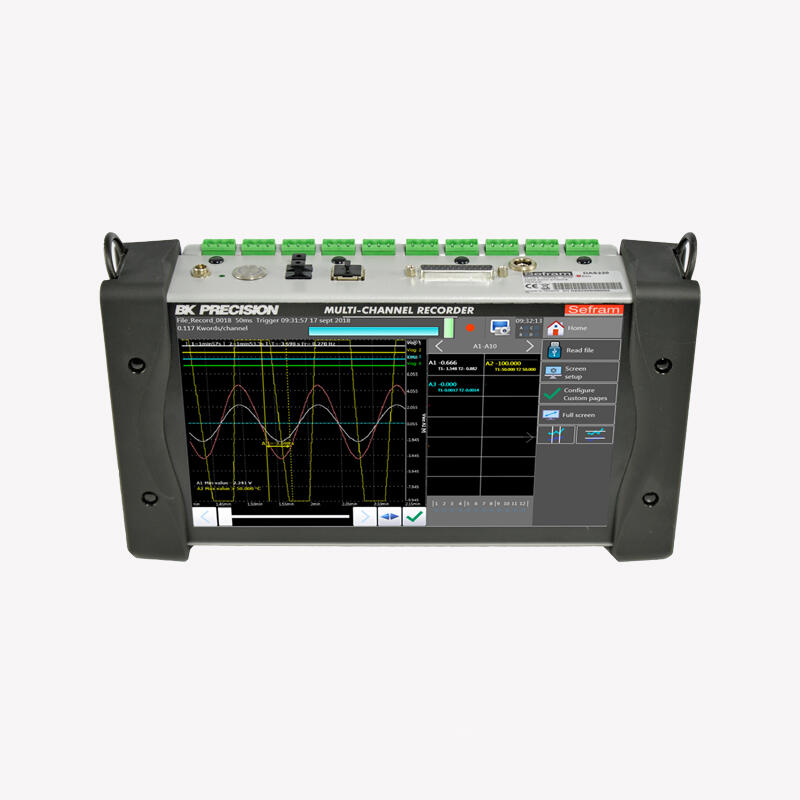

Портативный 10-канальный регистратор данных, серия DAS220

Аналоговые каналы

Аналоговые входные каналы

Десять универсальных входных каналов

Напряжение постоянного тока

Диапазоны

± (0,5, 1, 2,5, 5, 10, 25, 50, 100) мВ

± (0,5, 1, 2,5, 5, 10, 25, 50, 100) В

Максимальное входящее напряжение

100 В постоянного тока

Точность

0,1 % полной шкалы ± 10 мкВ

Температура измерения с помощью термопар

Диапазон датчиков по типу (холодный переход) компенсация: ± 0,5 °C)

J

От -210 °C до +1200 °C

K

От -250 °C до +1370 °C

T

От -200 °C до +400 °C

S

От -50 °C до +1760 °C

B

От +200 °C до +1820 °C

E

От -250 °C до +1000 °C

N

От -250 °C до +1300 °C

C

От 0 °C до +2320 °C

L

От -200 °C до +900 °C

R

От -40 °C до +1500 °C

Температура измерения с помощью Pt100 и Pt1000

Ток

1 мА (Pt100), 100 мкА (Pt1000)

Диапазон

От -200 °C до +850 °C

Подключение датчика

Двух- и трехпроводное

Точность (при 20 °C)

0,3 °C ± 0,1 % показаний

Компенсация сопротивления

Два провода

30 Ω макс.

Три провода

50 Ω макс.

Сопротивление

Диапазон

1 кОм и 10 кОм

Точность

1 Ω (диапазон 1 кОм) і 10 Ω (диапазон 10 кОм)

Логичные каналы

Логичный вход / выход

Количество каналов

12

Максимально допустимое напряжение

24 В Cat I

Входное сопротивление

4,7 кОм

Частота дискретизации

1 мс (макс.)

Входной временной интервал

Количество каналов

4 (K1–K4)

Максимально допустимое напряжение

24 В Cat I

Входное сопротивление

4,7 кОм

Частота дискретизации

1 мс (макс.)

Счетчик импульсов

От 0 до 10 миллионов, точность 0,1 %

Измерение частоты

1 Гц до 10 кГц, точность 0,1 %

Измерение ШИМ

От 100 Гц до 2 кГц, точность 0,1

Выход тревоги

Количество каналов

Четыре типа тревоги (A, B, C, D)

Выходное напряжение

От 0 до 5 В

Система сбора данных

Разрешение

16 бит

Система сбора данных

Сканирование, по одному образцу на канал

Интервал выборки

U > 50 мВ

От 1 мс до 20 мин

V ≤ 50 мВ, термопары и Pt100 / Pt1000

От 2 мс до 20 мин

Срабатывание по (триггер)

Дата, задержка, порог, комбинация порогов (и/или), слово на логичных каналах (и, или, наклон, уровень)

Предыдущий триггер

Переменная (в пределах от 0 до 100 000 образцов)

Общая информация

Размер внутреннего флеш-накопителя

32 ГБ

Максимальный размер файла

2 ГБ

Рабочая температура

От 0 до 40 °C, 80 % относительной влажности (без конденсации)

Температура хранения

От -20 °C до 60 °C

Дисплей

10-дюймовий сенсорный ЖК-дисплей TFT, с подсветкой, 1024 x 600

Источник питания

15 В / 4 А макс. с основным адаптером (100 / 240 В переменного тока)

Интерфейсы

2 x USB-хост, LAN (10/100 base-T с разъемом RJ45)

Аккумулятор (-BAT)

Несъемный, литий-ионный

Стандартное время автономной работы (-BAT)

До 15 ч в режиме ожидания, до 10 ч без режима ожидания

Безопасность

Cat I 100 В, в соответствии с IEC 61010-1

Вес

DAS220 / 3,3 фунта (1,5 кг)

DAS220-BAT / 4,5 фунта (2 кг)

Размеры (Ш х В х Г)

2,6 x 11,7 x 6,9″ (66 x 298 x 176 мм)

Гарантия

Два года

Аксессуары, которые поставляются в комплекте

Один главный адаптер на 100 / 240 В;

Один 25-контактний штекерный разъем (1) и задняя крышка;

Один комп. (10 шт.) входных разъемов, плечевой ремень, стилус, мягкая салфетка, отвертка, сертификат калибровки и отчет об испытаниях

Информация для заказа дополнительных аксессуаров

100081

Программное обеспечение FlexPro-View для рендеринга данных

100082

Программное обеспечение FlexPro-Standart для создания презентации с мощными функциями математического анализа

902201000

Комплект для крепления на DIN

902401050

Клеммные колодки для аналоговых входов, 20 шт.

902402000

Опция Wifi (USB-ключ)

902406500

Шунт от 4 до 20 мА / 50 Ω

902407000

Патч-корд для логичных каналов

902407100

Соединительный кабель с разъемом («мама»), 1 уп. = 10 шт.

902408000

Прочный чехол для переноски

902409000

Комплект для монтажа в 19-дюймовую стойку

902409500

Адаптер питания от сети США

978553000

Адаптер питания от сети ЕС

984405500

Изолированный модуль логичного канала
