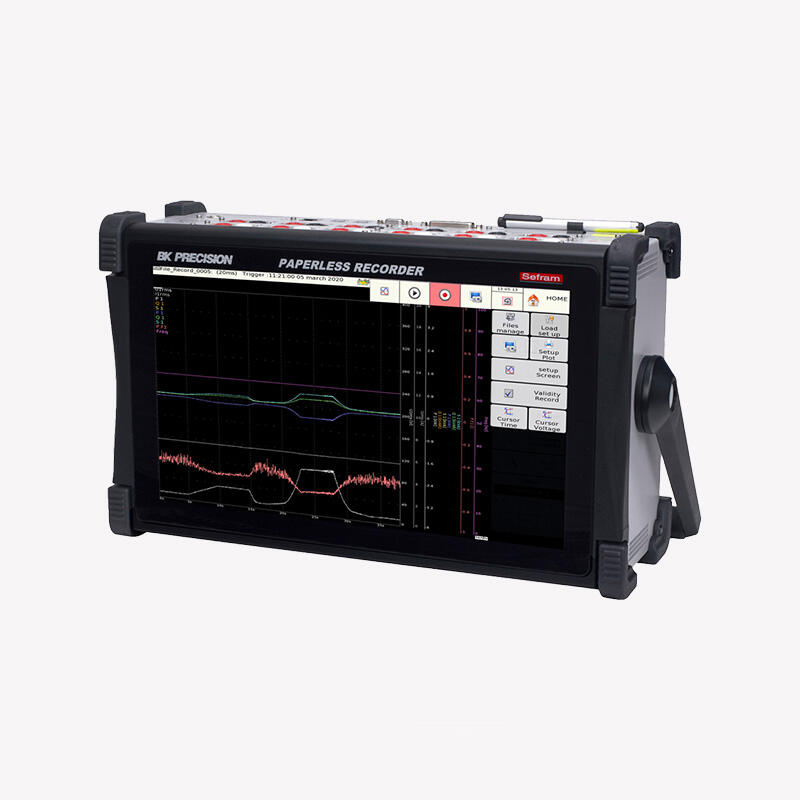

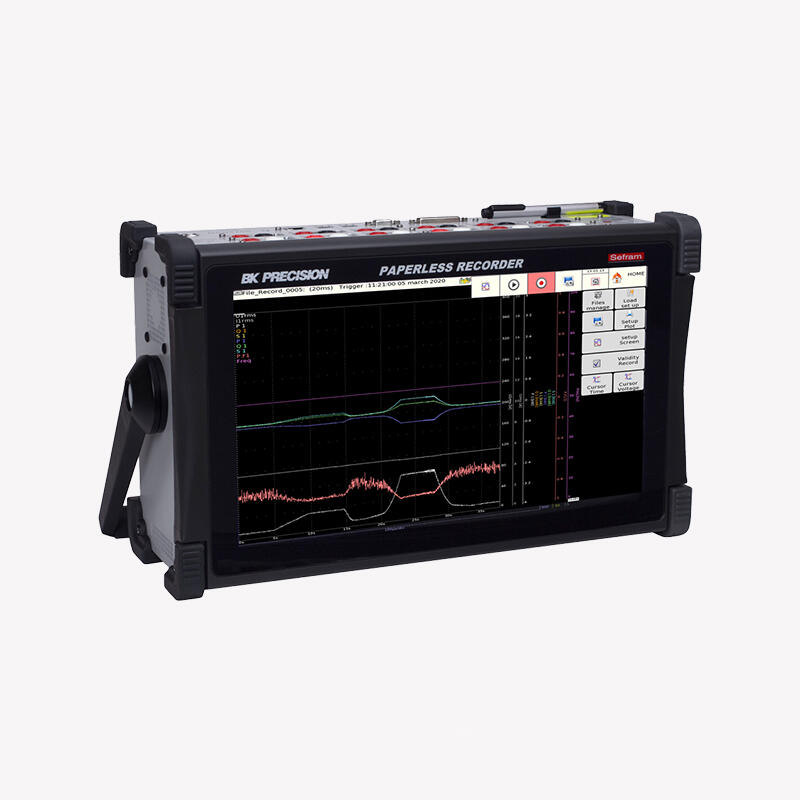

Высокоскоростная система сбора данных DAS1700
DAS1700 объединяет в себе высокую частоту дискретизации, большой жесткий диск и 15,6-дюймовый сенсорный дисплей. Благодаря трем группам измерительных каналов DAS1700 можно сконфигурировать для выполнения необходимого измерения. Выберите любую комбинацию из четырех измерительных групп для определения напряжения, тока, температуры и деформации.
Для измерения высокоскоростных или нестабильных сигналов DAS1700 может одновременно принимать и записывать 36 каналов со скоростью 1 мегавыборка/с или 6 каналов на жесткий диск. Он также поставляется с жестким диском на 500 ГБ для хранения больших объемов данных. Функция вторичного файла позволяет записывать низкоскоростные и высокоскоростные данные в отдельные файлы, чтобы уменьшить размер файлов. Для расширения функциональности DAS1700 доступны различные опции, среди которых работа от батареи, синхронизация IRIG или GPS, входы для шин CAN и LIN, а также блок расширения, имеющий три дополнительных разъема для установки измерительных плат.
Интуитивно понятный пользовательский интерфейс упрощает настройки, а результаты измерений можно просматривать в графическом и числовом виде. Встроенные инструменты анализа включают редактор математических функций и специальный режим анализа мощности для анализа однофазных и трехфазных электрических сетей.
Для интеграции с внешними системами и устройствами DAS1700 имеет 16 цифровых входов и 3 отдельных выхода сигнализации (ALARM). Дискретные входы используются для записи аналоговых данных или для запуска и остановки записи. Функцию сигнализации (ALARM) можно настроить на основе любой комбинации аналоговых или дискретных каналов и использовать для управления внешними устройствами либо отправки уведомлений по электронной почте (указано в качестве примера).
Подключитесь к DAS1700 удаленно через встроенный интерфейс LAN или опционный USB WiFi. Программные утилиты предоставляются для дистанционного управления, передачи файлов и просмотра данных на компьютере в реальном времени.
Возможности
- Измерение и запись до 72 аналоговых каналов
- Научно-исследовательские работы, техническое обслуживание, полевые испытания и мониторинг процессов
- Анализ однофазных или трехфазных электросетей (до 1 000 В переменного тока)
Особенности и преимущества
- Частота дискретизации 1 мегавыборка/с на 36 каналах одновременно
- До 72 аналоговых входов (с комбинированной платой и опцией расширения)
- Измерение до 1000 VRMS
- Три разъема для установки измерительных модулей (с возможностью расширения до шести)
- Четыре типа измерительных плат: универсальная (6 каналов); комбинированная (12 каналов); тензорезисторная (6 каналов); высокое напряжение (6 каналов)
- Измерение температуры с помощью термопар и RTD (Pt100 / Pt200 / Pt500 / Pt1000)
- Внутренний жесткий диск SSD на 500 ГБ (2 ТБ дополнительно)
- Режим анализа мощности для 50 Гц, 60 Гц, 400 Гц и 1 кГц в однофазных или трехфазных электрических сетях
- Расширенные расчетные и пользовательские математические функции
- Возможность работы от аккумулятора (до 2 часов)
- 16 дискретных входных каналов

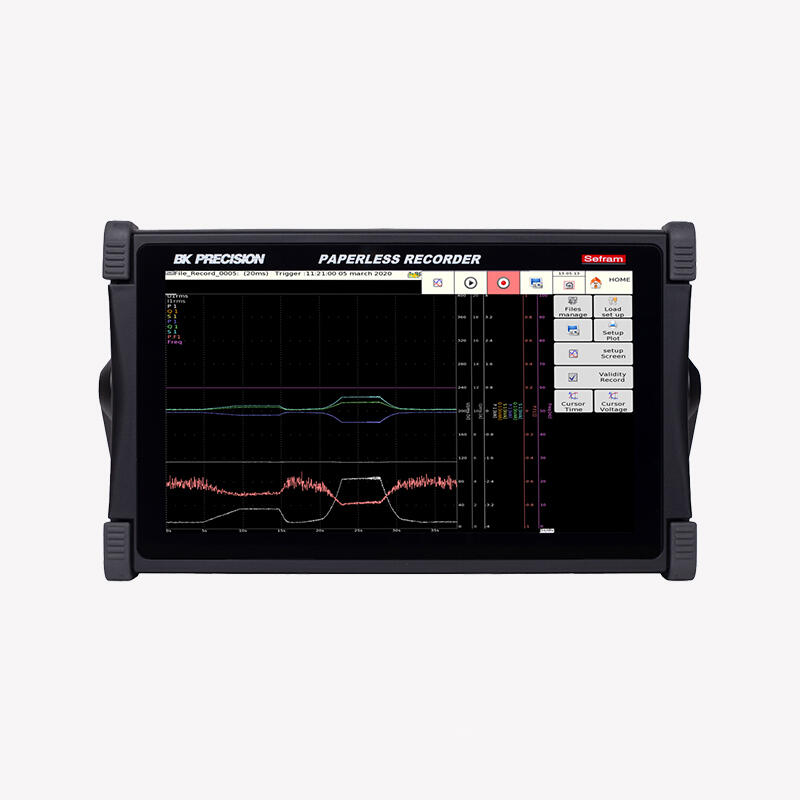

- Широкий 15,6-дюймовый сенсорный дисплей
- Опциональная синхронизация по IRIG или GPS

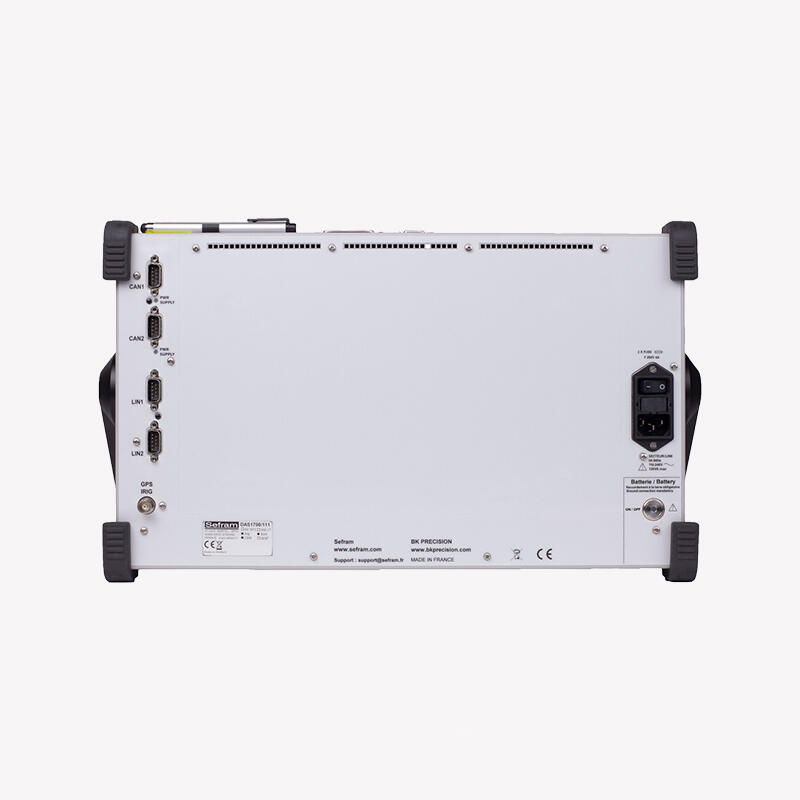

- Шины CAN и LIN (два порта CAN, два входа LIN) – заводская опция

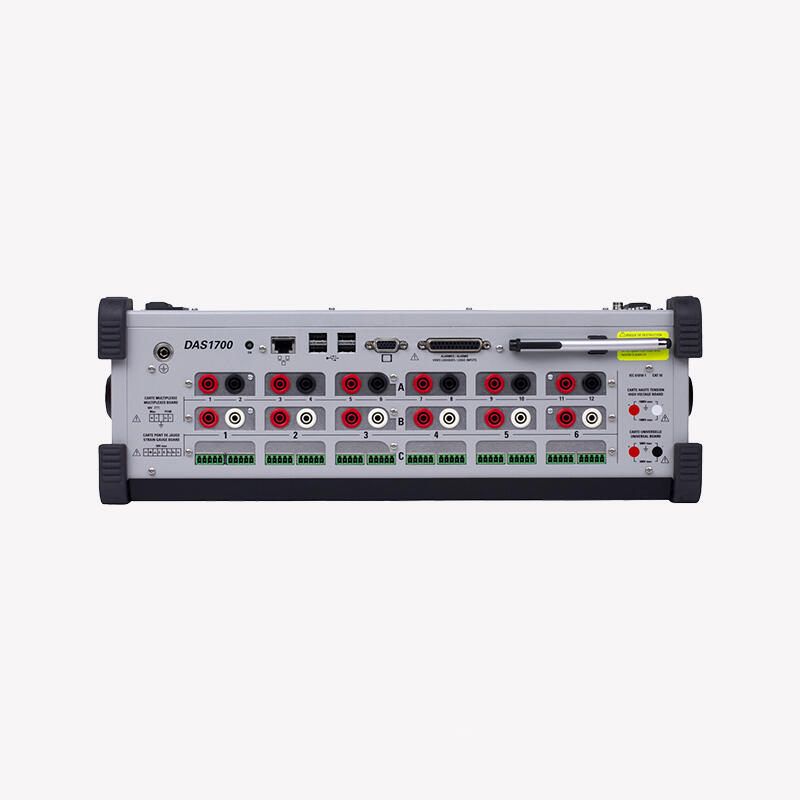

- Четыре хост-порта USB, интерфейс LAN и выходы VGA
- Мониторинг и управление WiFi
- Кейс для транспортировки
Возможность виртуальных сетевых вычислений (VNC). Встроенный VNC-регистратор обеспечивает возможность удаленного управления прибором с персонального компьютера. На мониторе отображается полный графический интерфейс DAS1700. Для управления используются мышь и клавиатура компьютера.
Протокол передачи файлов (FTP). Есть возможность удаленного доступа к внутреннему жесткому диску устройства для перемещения сохраненных файлов на рабочий стол ПК.
Sefram Viewer и Sefram Pilot для DAS1700 – это бесплатное лицензионное программное обеспечение, которое можно загрузить с сайта www.bkprecision.com. Программные средства предоставляют следующие возможности:
Sefram Viewer
- Анализ после приобретения
- Отображение результатов измерений в графическом или числовом формате
- Семь математических функций, таких как y = ax + b, y = ln(x) + b и y = exp(cx) + b
- Экспортируйте данные измерений в *.csv или текстовый файл
Sefram Pilot для DAS1700
- Дистанционное управление и настройка
- Конфигурация каналов и триггеров
- Экспорт данных измерений на компьютер
- Начало и остановка записи
- Отображение в реальном времени
