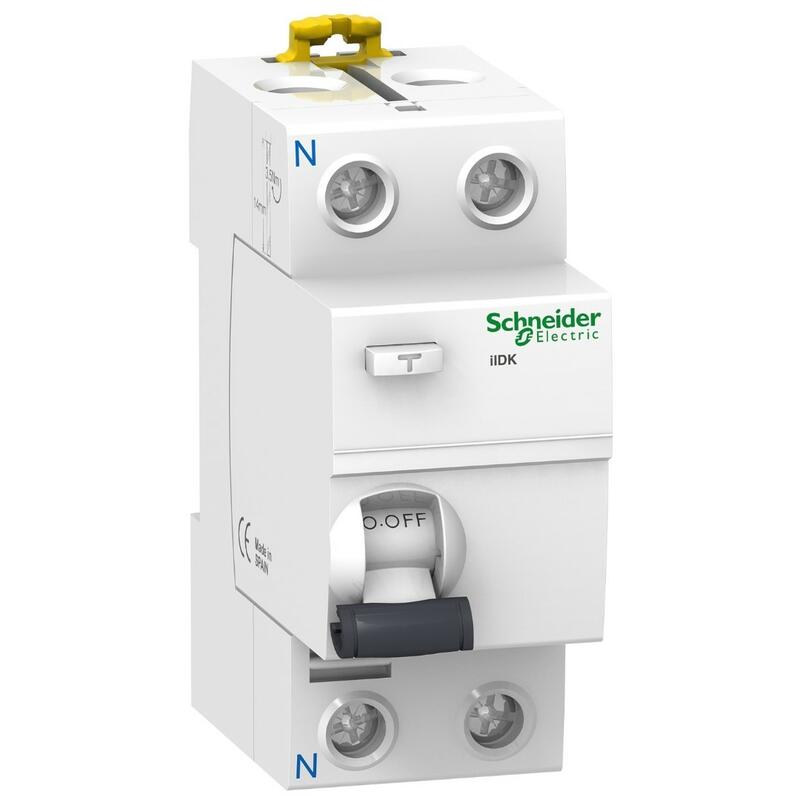

ДИФФЕРЕНЦИАЛЬНЫЙ ВЫКЛЮЧИТЕЛЬ НАГРУЗКИ iID K 2P 40A 300мА AC
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | Acti9 |
| Название продукта | Acti9 iID K |
| Тип изделия или компонента | Автоматический выключатель защитного отключения (УЗО) |
| Название устройства | iID K |
| Описание полюсов | 2P |
| Положение нейтрали | Слева |
| [In] номинальный ток | 40 А |
| Тип сети | Переменный ток |
| Чувствительность к утечке тока | 300 мА |
| Время выдержки защиты от утечки тока с | Мгновенный |
| Класс защиты от утечки тока на землю | Тип АС |
| Знак качества | VDE |
| Дополнительная информация | |
| Местоположение устройства в системе | Исходящий |
| Частота сети | 50/60 Гц |
| [Ue] номинальное рабочее напряжение | 220...240 В переменный ток 50/60 Гц |
| Технология отключения дифференциального стр | Независимо от напряжения |
| Номинальная включающая и выключающая способность | Idm 500 А Im 500 А |
| Номинальный условный ток короткого замыка | GL63: Inc 4,5 кА K60: Inc 6 кА C60: Inc 6 кА |
| [Ui] номинальное напряжение изоляции | 440 В переменный ток 50/60 Гц |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ |
| Кратковременный ток | 250 А |
| Индикатор положения контакта | Нет |
| Тип управления | Переключатель |
| Способ крепления | Зажимом |
| Монтажная опора | DIN-рейка |
| Количество модулей Ш = 9 мм | 4 |
| Высота | 85 мм |
| Ширина | 36 мм |
| Глубина | 69 мм |
| Масса нетто | 0,21 кг |
| Цвет | Белый |
| Механическая износостойкость | 5000 циклов |
| Электрическая износостойкость | AC-1: 2000 циклов |
| Описание параметров блокировки | Устройство для установки навесных замков |
| Клеммы подключения | Клеммы туннельного типа Сверху или снизу1…35 мм² жесткий Клеммы туннельного типа Сверху или снизу1…25 мм² гибкий Клеммы туннельного типа Сверху или снизу1…25 мм² гибкий с зажимом |
| Длина зачистки проводов | 16 мм для сверху или снизу соединения |
| Момент затяжки | 3,5 Н.м Сверху или снизу |
| Окружающая среда | |
| Стандарты | МЭК 61008-1 EN/EC 61008-2-1 |
| Степень защиты | IP20 в соответствии с МЭК 60529 IP40 (модульный щит) в соответствии с МЭК 60529 |
| Степень загрязнения | 2 |
| Электромагнитная совместимость | Выдерживаемый импульс 8/20 мкс, 200 A в соответствии с МЭК 61008-1 |
| Рабочая температура окружающей среды | -5…60 °C |
| Температура окружающего воздуха для хранения | -40…85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 8,500 см |
| Ширина 1 упаковки | 4,000 см |
| Длина 1 упаковки | 10,000 см |
| Вес 1 упаковки | 201,000 г |
| Тип 2 упаковки | BB1 |
| Количество единиц в 2 упаковке | 6 |
| Высота 2 упаковки | 10,500 см |
| Ширина 2 упаковки | 9,000 см |
| Длина 2 упаковки | 25,500 см |
| Вес 2 упаковки | 1,302 кг |
| Тип 3 упаковки | S03 |
| Количество единиц в 3 упаковке | 54 |
| Высота 3 упаковки | 30,000 см |
| Ширина 3 упаковки | 30,000 см |
| Длина 3 упаковки | 40,000 см |
| Вес 3 упаковки | 12,404 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
