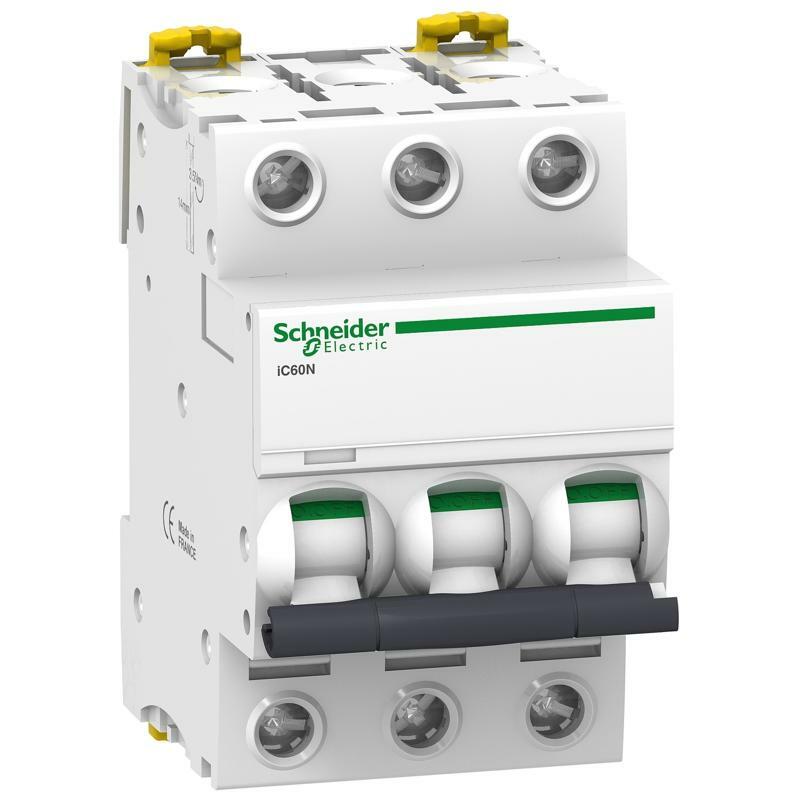

Автоматический выключитель iC60N 3P 32A B
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Область применения продукта | Распределение |
| Диапазон | Acti9 |
| Название продукта | Acti9 iC60 |
| Тип изделия или компонента | Автоматический выключатель |
| Имя устройства | IC60N |
| Описание полюсов | 3P |
| Количество защищенных полюсов | 3 |
| [In] номинальный ток | 32 А |
| Тип сети | ПОСТОЯННЫЙ ТОК Переменный ток |
| Технология расцепителя | Тепломагнитный |
| Крива отключения | B |
| Отключающая способность | 6000 А Icn на 400 В переменный ток 50/60 Гц в соответствии с МЭК 60898-1 36 кА Icu на 12...60 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 10 кА Icu на 380...415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 20 кА Icu на 220... 240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 6 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 36 кА Icu на 100...133 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 10 кА Icu на <= 180 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 |
| Категория применения | Категория A в соответствии с EN 60947-2 Категория A в соответствии с МЭК 60947-2 |
| Соответствие требованиям по изоляции | Так в соответствии с EN 60898-1 Да в соответствии с EN 60947-2 Да в соответствии с МЭК 60898-1 Да в соответствии с МЭК 60947-2 |
| Стандарты | EN 60947-2 МЭК 60947-2 МЭК 60898-1 EN 60898-1 |
| Дополнительная информация | |
| Частота сети | 50/60 Гц |
| Граница магнитного отключения | 4 x In +/- 20 |
| [Ics] номинальная рабочая способность отключения | 15 кА 75 % в соответствии с EN 60947-2 - 220...240 В переменный ток 50/60 Гц 7,5 кА 75 % в соответствии с EN 60947-2 - 380...415 В переменный ток 50/60 Гц 4,5 кА 75 % в соответствии с EN 60947-2 - 440 В переменный ток 50/60 Гц 15 кА 75 % в соответствии с МЭК 60947-2 - 220...240 В переменный ток 50/60 Гц 7,5 кА 75 % в соответствии с МЭК 60947-2 - 380...415 В переменный ток 50/60 Гц 4,5 кА 75 % в соответствии с МЭК 60947-2 - 440 В переменный ток 50/60 Гц 27 кА 75 % в соответствии с МЭК 60947-2 - 12...133 В переменный ток 50/60 Гц 27 кА 75 % в соответствии с EN 60947-2 - 12.. .133 В переменный ток 50/60 Гц 6000 А 100 % в соответствии с EN 60898-1 - 400 В переменный ток 50/60 Гц 6000 А 100 % в соответствии с МЭК 60898-1 - 400 В переменный ток 50/60 Гц 10 кА 100 % в соответствии с МЭК 60947-2 - 125...180 В ПОСТОЯННЫЙ ТОК 10 кА 100 % в соответствии с EN 60947-2 - 125...180 В ПОСТОЯННЫЙ ТОК |
| Класс ограничения | 3 в соответствии с EN 60898-1 3 в соответствии с МЭК 60898-1 |
| [Ui] номинальное напряжение изоляции | 500 В переменный ток 50/60 Гц в соответствии с EN 60947-2 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947- 2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с МЭК 60947-2 |
| Индикатор положения контакта | Да |
| Тип управления | Переключатель |
| Местная сигнализация | Индикатор срабатывания |
| Способ крепления | Фиксация |
| Монтажная опора | DIN-рейка |
| Совместимость гребенчатых шин и распределительных | Сверху или снизу: Да |
| Количество модулей Ш = 9 мм | 6 |
| Высота | 85 мм |
| Ширина | 54 мм |
| Глубина | 78,5 мм |
| Масса нетто | 0,375 кг |
| Цвет | Белый |
| Механическая износостойкость | 20000 циклов |
| Электрическая износостойкость | 10000 циклов |
| Клеммы подключения | Единичная клемма (Сверху или снизу) 1…35 мм² жесткий Единичная клемма (Сверху или снизу) 1…25 мм² гибкий |
| Длина зачистки проводов | 14 мм для Сверху или снизу соединения |
| Момент затяжки | 3,5 Н.м Сверху или снизу |
| Защита от утечки тока на землю | Отдельный блок |
| Окружающая среда | |
| Степень защиты | IP20 в соответствии с МЭК 60529 IP20 в соответствии с EN 60529 |
| Степень загрязнения | 3 в соответствии с EN 60947-2 3 в соответствии с МЭК 60947-2 |
| Категория перенапряжения | IV |
| Тропическое выполнение | 2 в соответствии с МЭК 60068 -1 |
| Относительная влажность | 95 % на 55 °C |
| Высота над уровнем моря | 0...2000 m |
| Рабочая температура окружающей среды | -35…70 °C |
| Температура окружающего воздуха для собрать | -40…85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,4 см |
| Ширина 1 упаковки | 5,4 см |
| Длина 1 упаковки | 9,4 см |
| Вес 1 упаковки | 356,0 г |
| Тип 2 упаковки | BB1 |
| Количество единиц в 2 упаковке | 4 |
| Высота 2 упаковки | 8,5 см |
| Ширина 2 упаковки | 9,8 см |
| Длина 2 упаковки | 21,9 см |
| Вес 2 упаковки | 1,477 кг |
| Тип 3 упаковки | S03 |
| Количество единиц в 3 упаковке | 44 |
| Высота 3 упаковки | 30, 0 см |
| Ширина 3 упаковки | 30,0 см |
| Длина 3 упаковки | 40,0 см |
| Вес 3 упаковки | 16,766 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
