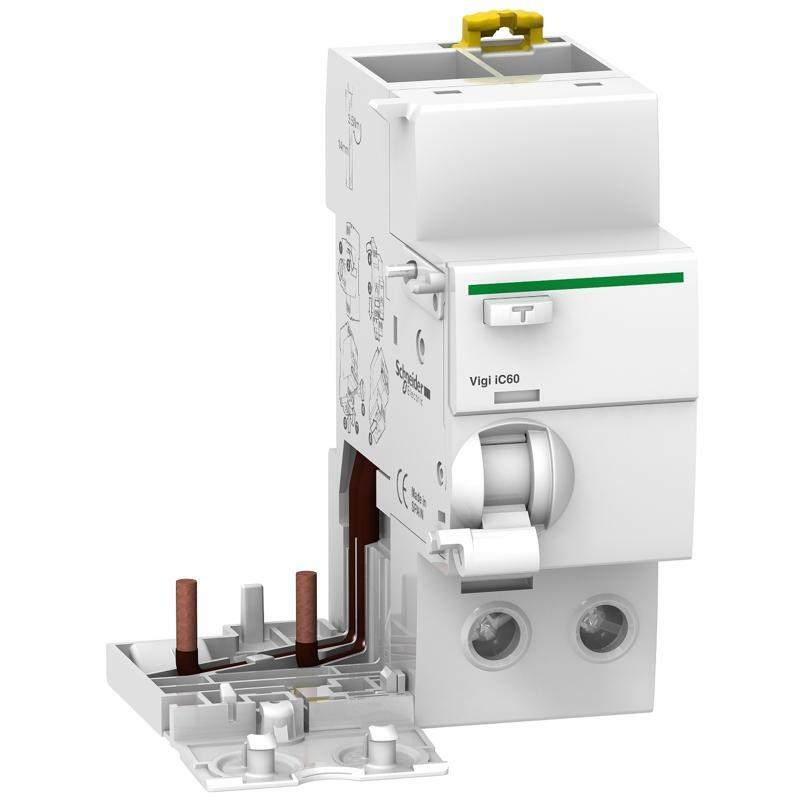

Диф. блок VIGI iC60 2P 63A 500ма A
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | Acti9 |
| Тип изделия или компонента | Дополнительные блоки дифференциальной защиты |
| Название устройства | Vigi iC60 |
| Описание полюсов | 2P |
| [In] номинальный ток | 63 А |
| Чувствительность к утечке тока | 500 мА |
| Время выдержки защиты от утечки тока с | Мгновенный |
| Тип защиты от утечки тока на землю | Тип А |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| [Ue] номинальное рабочее напряжение | 230...415 В переменный ток 50/60 Гц в соответствии с МЭК 61009-1 230...415 В переменный ток 50/60 Гц в соответствии с МЭК 61009-2 -1 |
| Стандарты | МЭК 61009-1 МЭК 61009-2-1 |
| Количество модулей Ш = 9 мм | 4 |
| Дополнительная информация | |
| Местоположение устройства в системе | Исходящий |
| Технология отключения дифференциального стр | Независим от напряжения |
| [Ui] номинальное напряжение изоляции | 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-2 |
| Совместимость серии | Acti9 (Acti9 iC60) Acti9 (Acti9 Reflex iC60) |
| Совместимость продуктов | Единичная клемма |
| Местная сигнализация | Индикатор срабатывания |
| Способ крепления | Зажимом |
| Монтажная опора | DIN-рейка |
| Электрическое подключение к автоматическому вы | Винтовое |
| Совместимость гребенчатых шин и распределительных | Нижний: Да |
| Высота | 91 мм |
| Ширина | 72 мм |
| Глубина | 73,5 мм |
| Масса нетто | 0,165 кг |
| Клеммы подключения | Терминал туннельного типа Обратная сторона для 1 кабель(и) 1…35 мм² жесткий без кабельного наконечника Терминал туннельного типа Обратная сторона для 1 кабель(и) 1…25 мм² гибкий без кабельного наконечника Терминал туннельного типа Обратная сторона для 1 кабель(и) 1…25 мм² гибкий с кабельным наконечником |
| Длина зачистки проводов | 14 мм для нижнего соединения |
| Момент затяжки | 3,5 Н.м Нижний |
| Окружающая среда | |
| Степень защиты | IP20 в соответствии с МЭК 60529 IP40 (модульный щит) в соответствии с МЭК 60529 |
| Степень загрязнения | 3 в соответствии с МЭК 60947 -2 |
| Электромагнитная совместимость | Выдерживаемый импульс 8/20 мкс, 250 A в соответствии с МЭК 61009-1 |
| Рабочая температура окружающей среды | -25…60 °C |
| Температура окружающего воздуха для собрать | -40… 85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 8,6 см |
| Ширина 1 упаковки | 7,8 см |
| Длина 1 упаковки | 11,5 см |
| Вес 1 упаковки | 166,0 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 27 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 5,012 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
