| Диапазон | Acti9 |
|---|
| Тип изделия или компонента | Дополнительные блоки дифференциальной защиты |
|---|

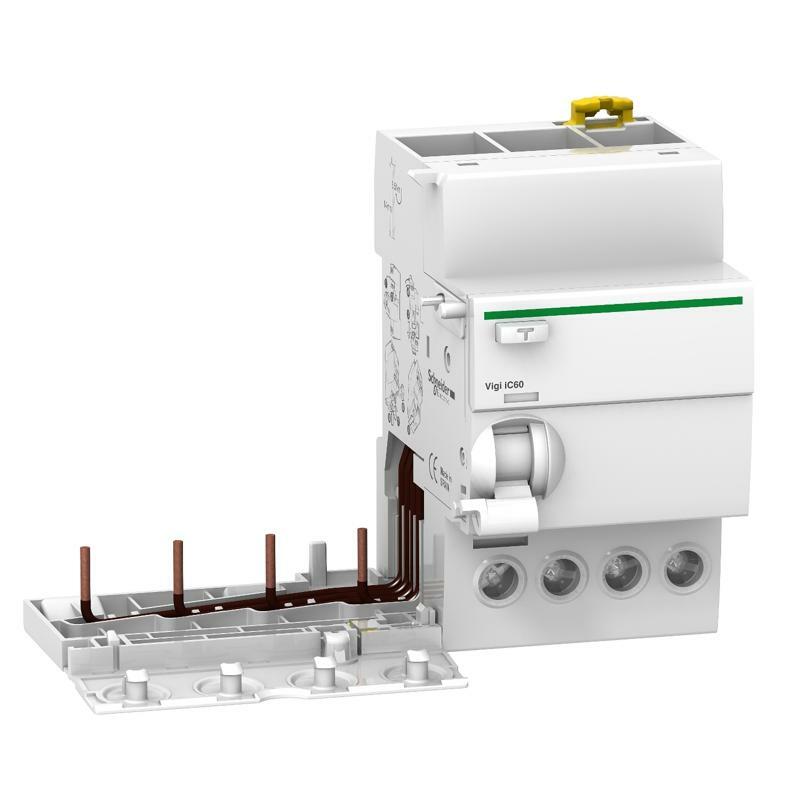

| Название устройства | Vigi iC60 |
|---|
| Описание полюсов | 4P |
|---|
| [In] номинальный ток | 25 А |
|---|
| Чувствительность к утечке тока | 100 мА |
|---|
| Время выдержки защиты от утечки тока с | Мгновенный |
|---|
| Тип защиты от утечки тока на землю | Тип А |
|---|
| Тип сети | Переменный ток |
|---|
| Частота сети | 50/60 Гц |
|---|
| [Ue] номинальное рабочее напряжение | 230...415 В переменный ток 50/60 Гц в соответствии с МЭК 61009-1
230...415 В переменный ток 50/60 Гц в соответствии с МЭК 61009-2 -1 |
|---|
| Стандарты | МЭК 61009-1
МЭК 61009-2-1 |
|---|
| Количество модулей Ш = 9 мм | 6 |
|---|
| Дополнительная информация |
|---|
| Местоположение устройства в системе | Исходящий |
|---|
| Технология отключения дифференциального стр | Независим от напряжения |
|---|
| [Ui] номинальное напряжение изоляции | 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-2 |
|---|
| Совместимость серии | Acti9 (Acti9 iC60)
Acti9 (Acti9 Reflex iC60) |
|---|
| Совместимость продуктов | Единичная клемма |
|---|
| Местная сигнализация | Индикатор срабатывания |
|---|
| Способ крепления | Зажимом |
|---|
| Монтажная опора | DIN-рейка |
|---|
| Электрическое подключение к автоматическому вы | Винтовое |
|---|
| Совместимость гребенчатых шин и распределительных | Нижний: Да |
|---|
| Высота | 91 мм |
|---|
| Ширина | 54 мм |
|---|
| Глубина | 73,5 мм |
|---|
| Масса нетто | 0,245 кг |
|---|
| Клеммы подключения | Терминал туннельного типа Обратная сторона для 1 кабель(и) 1…25 мм² жесткий без кабельного наконечника
Терминал туннельного типа Обратная сторона для 1 кабель(и) 1…16 мм² гибкий без кабельного наконечника
Терминал туннельного типа Обратная сторона для 1 кабель(и) 1…16 мм² гибкий с кабельным наконечником |
|---|
| Длина зачистки проводов | 14 мм для нижнего соединения |
|---|
| Момент затяжки | 2 Н.м Нижний |
|---|
| Окружающая среда |
|---|
| Степень защиты | IP20 в соответствии с МЭК 60529
IP40 (модульный щит) в соответствии с МЭК 60529 |
|---|
| Степень загрязнения | 3 в соответствии с МЭК 60947-2 |
|---|
| Электромагнитная совместимость | Выдерживаемый импульс 8/20 мкс, 250 A в соответствии с МЭК 61009-1 |
|---|
| Рабочая температура окружающей среды | -25…60 °C |
|---|
| Температура окружающего воздуха для сох | -40…85 ° C |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 8, 7 см |
|---|
| Ширина 1 упаковки | 12,0 см |
|---|
| Длина 1 упаковки | 14,7 см |
|---|
| Вес 1 упаковки | 206,0 г |
|---|
| Тип 2 упаковки | S03 |
|---|
| Количество единиц в 2 упаковке | 15 |
|---|
| Высота 2 упаковки | 30,0 см |
|---|
| Ширина 2 упаковки | 30,0 см |
|---|
| Длина 2 упаковки | 40,0 см |
|---|
| Вес 2 упаковки | 3,581 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
