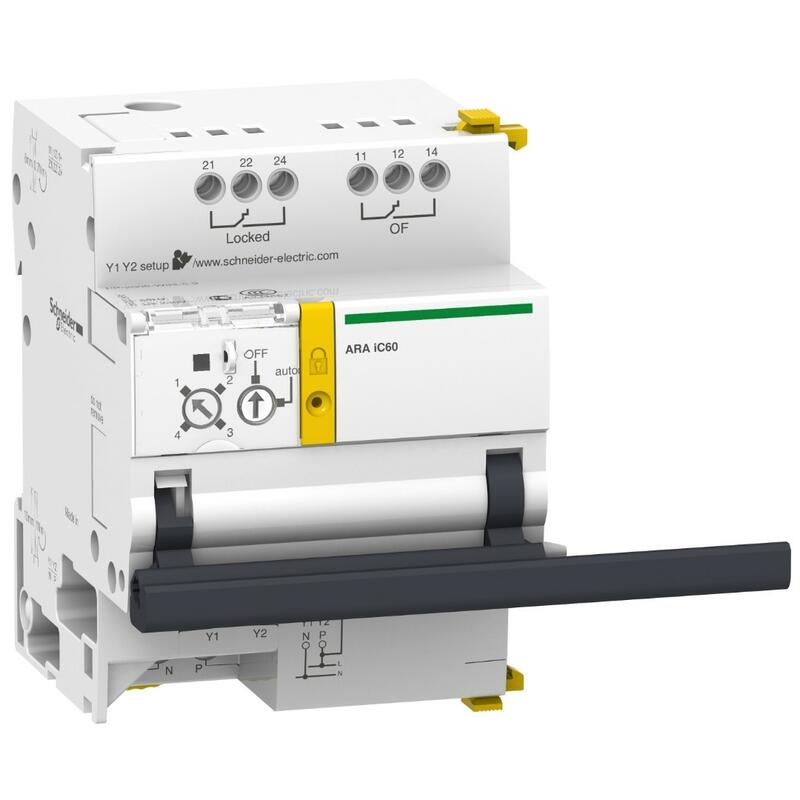

УСТРОЙСТВО АПВ ARA ДЛЯ 3-4П iC60 230В ~
- Экологическая эффективность продукта
| Главная | |
|---|---|
| ассортимент продукции | Acti9 |
| Тип изделия или компонента | АПВ вспомогательный |
| Название устройства | ARA iC60 |
| Сигнальные контакты | 2 OF безвольтных контактов |
| Напряжение цепи сигнализации | 24 В 10 mA Переменный ток/Постоянный ток 230 В 1 A ПЕРЕМЕННЫЙ ТОК |
| Дополнительная информация | |
| Тип управления | Торможение автоматизма Поддерживается 230 В переменный ток 50/60 Гц Конечное замыкание импульсный 230 В переменный ток 50/60 Гц |
| Входящий ток | 5 мА |
| Продолжительность импульса | >= 200 мс цепь управления |
| Время реакции | < 500 мс |
| [Us] номинальное напряжение питания | 230 В переменный ток 50/60 Гц |
| Энергопотребление [Вт] | 2 В |
| [Ui] номинальное напряжение изоляции | 400 В |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ |
| Значение настройки | Программа 1: 1 попытка АПВ, короткий цикл <10 с перед закрытием /6 мин время проверки Программа 2: 3 попытки АПВ, короткий цикл <10 с перед закрытием /2 мин время проверки >Программа 2: 3 попытки АПВ, короткий цикл <1 мин перед закрытием /6 мин время проверки Программа 2: 3 попытки АПВ, короткий цикл <3 мин перед закрытием /6 мин время проверки Программа 3: 5 попыток АПВ, длинный фиксированный цикл <10 с перед закрытием /2 мин время проверки Программа 3: 5 попыток АПВ, длинный фиксированный цикл <1 мин перед закрытием /6 мин время проверки Программа 3: 5 попыток АПВ, длинный фиксированный цикл <3 мин перед закрытием /6 мин время проверки Программа 4: 5 попыток АПВ, длинный прогрессивный цикл <10 с перед закрытием /2 мин время проверки Программа 4: 5 попыток АПВ, длинный прогрессивный цикл <1 мин перед закрытием /6 мин время проверки Программа 4: 5 попыток АПВ, длинный прогрессивный цикл <3 мин перед закрытием /8 мин время проверки Программа 4: 5 попыток АПВ, длинный прогрессивный цикл <4 мин перед закрытием /10 мин время проверки Программа 4: 5 попыток АПВ, длинный прогрессивный цикл <5 мин перед закрытием /12 мин время проверки |
| Местная сигнализация | Мерцающий оранжевый СВЕТОДИОД: не работает Мигательный Зеленый СВЕТОДИОД: нормальная работа Мигательный Красный СВЕТДИОД: выполняется цикл АПВ Фиксированный Красный СВЕТДИОД: АПВ заблокирован |
| Способ крепления | Зажимом |
| Монтажная опора | DIN-рейка |
| Совместимость гребенчатых шин и распределительных | Нет |
| Количество модулей Ш = 9 мм | 7 |
| Высота | 93 мм |
| Ширина | 63 мм |
| Глубина | 75,5 мм |
| Масса нетто | 470 г |
| Цвет | Белый |
| Электрическая износостойкость | 5000 циклов |
| Обеспечение замыкания | Замочный |
| Длина зачистки проводов | Блок питания: 10 мм для Нижнего соединения Вход: 10 мм для Нижнего соединения Выход: 8 мм для верхнего соединения |
| Момент затяжки | Блок питания: 1 Н.м Вход: 1 Н.м Выход: 0,7 Н.м |
| Совместимость серии | Acti9 (Acti9 iC60) |
| Совместимость продуктов | 4P iC60 3P iC60 |
| Окружающая среда | |
| Степень защиты | IP20 в соответствии с МЭК 60529 |
| Степень загрязнения | 3 в соответствии с МЭК 60947 |
| Категория перенапряжения | II |
| Тропическое исполнение | 2 |
| Относительная влажность | 93 %в40 °C |
| Температура окружающего воздуха для хранения | -40…70 °C |
| Рабочая температура окружающей среды | -25…60 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 9 см |
| Ширина 1 упаковки | 11 см |
| Длина 1 упаковки | 16 см |
| Вес 1 упаковки | 535 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 14 |
| Высота 2 упаковки | 30 см |
| Ширина 2 упаковки | 30 см |
| Длина 2 упаковки | 40 см |
| Вес 2 упаковки | 7,93 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
