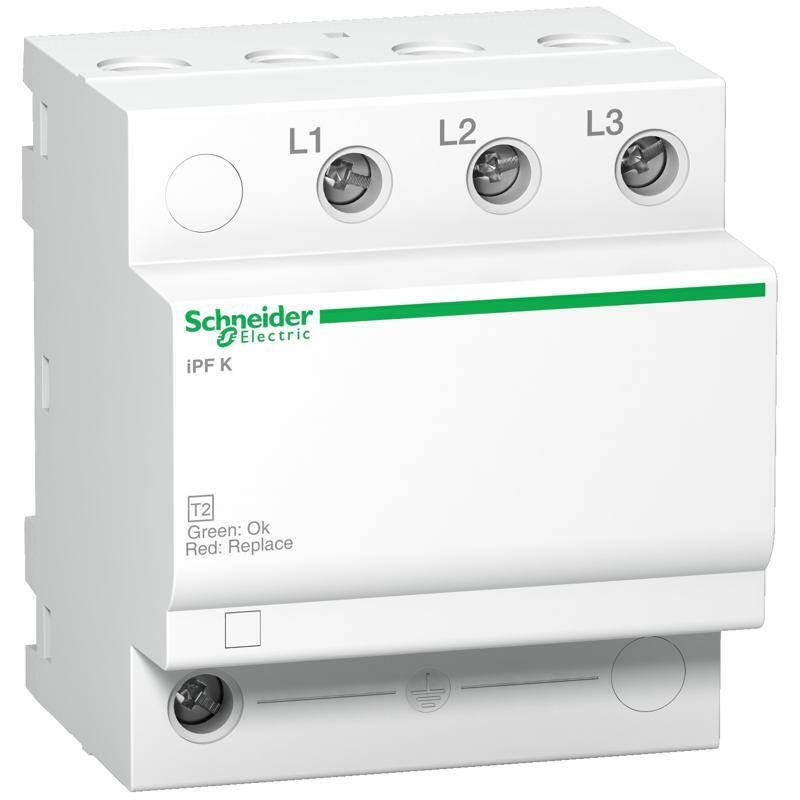

| Название продукта | Acti9 iPF K |
|---|
| Тип изделия или компонента | Разрядник перенапряжений |
|---|
| Название устройства | iPF K |
|---|
| Область применения продукта | Распределение |
|---|
| Стандарты | МЭК 61643-11:2011 |
|---|
| Сертификация изделия | CE
EAC |
|---|
| Описание полюсов | 3P |
|---|
| Дистанционная сигнализация | Отсутствует |
|---|
| Тип разрядника | Электрораспределительная сеть |
|---|
| Система заземления | TN-C
IT 230 |
|---|
| Дополнительная информация |
|---|
| Тип класса разрядника | Тип 2 |
|---|
| Технология разрядника | MOV |
|---|
| [Ue] номинальное рабочее напряжение | 230/400 В переменный ток (+/- 10 %) на 50/60 Гц |
|---|
| [In] nominal discharge current | Обычный режим : 5 кА (L/PE)
Обычный режим: 5 кА (N/PE) |
|---|
| [Imax] maximum discharge current | Обычный режим: 20 кА L/PE |
|---|
| [Uc] максимальное длительное рабочее напряжение | Обычный режим: 340 В L/PE |
|---|
| Максимальный уровень напряжения защиты [Up] | Обычный режим <1,1 кВ тип 2 L/PE |
|---|
| [Ut] временное перенапряжение | 337 В L/N 5 с устойчивость
442 В L/PE 5 с устойчивость
1200 В N/PE 200 мс устойчивость
1453 В L/PE 200 мс устойчивость |
|---|
| Тип устройства отключения | Связан автоматический выключатель iK60N 20 А кривая C - Icu 6 кА
Применяемый аппарат защиты gG 25 А - Icu 25 кА |
|---|
| Напряжение цепи сигнализации | 0.25 A/250 В ПЕРЕМЕННЫЙ ТОК 50/60 Гц |
|---|
| Способ крепления | Зажимом (DIN-рейка) |
|---|
| Количество модулей Ш = 9 мм | 8 |
|---|
| Высота | 81 мм |
|---|
| Ширина | 72 мм |
|---|
| Глубина | 69 мм |
|---|
| Масса нетто | 335 г |
|---|
| Цвет | Белый (RAL 9003) |
|---|
| [Ipe] Ground residual current | 25 мА |
|---|
| Клеммы подключения | Терминал туннельного типа (Сверху или снизу) 25 мм² жесткий
Терминал туннельного типа (Сверху или снизу) 16 мм² гибкий
Терминал туннельного типа (Сверху или снизу) 16 мм² гибкий с зажимом |
|---|
| Длина зачистки проводов | 11 мм |
|---|
| Момент затяжки | 3,5 Н.м |
|---|
| Окружающая среда |
|---|
| Степень ударозащиты | IK03 в соответствии с МЭК 62262 |
|---|
| Относительная влажность | 5…95 % |
|---|
| Высота над уровнем моря | 2000 m |
|---|
| Рабочая температура окружающей среды | - 25…60 °C |
|---|
| Температура окружающего воздуха для собрать | -40…85 °C |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 7,5 см |
|---|
| Ширина 1 упаковки | 8,0 см |
|---|
| Длина 1 упаковки | 8,5 см |
|---|
| Вес 1 упаковки | 360,0 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Количество единиц в 2 упаковке | 3 |
|---|
| Высота 2 упаковки | 10, 0 см |
|---|
| Ширина 2 упаковки | 9,0 см |
|---|
| Длина 2 упаковки | 28,0 см |
|---|
| Вес 2 упаковки | 1,082 кг |
|---|
| Тип 3 упаковки | S03 |
|---|
| Количество единиц в 3 упаковке | 36 |
|---|
| Высота 3 упаковки | 30,0 см |
|---|
| Ширина 3 упаковки | 30,0 см |
|---|
| Длина 3 упаковки | 40,0 см |
|---|
| Вес 3 упаковки | 13,426 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
