| Диапазон | Mureva |
|---|
| Тип изделия или компонента | Штепсельная вилка |
|---|

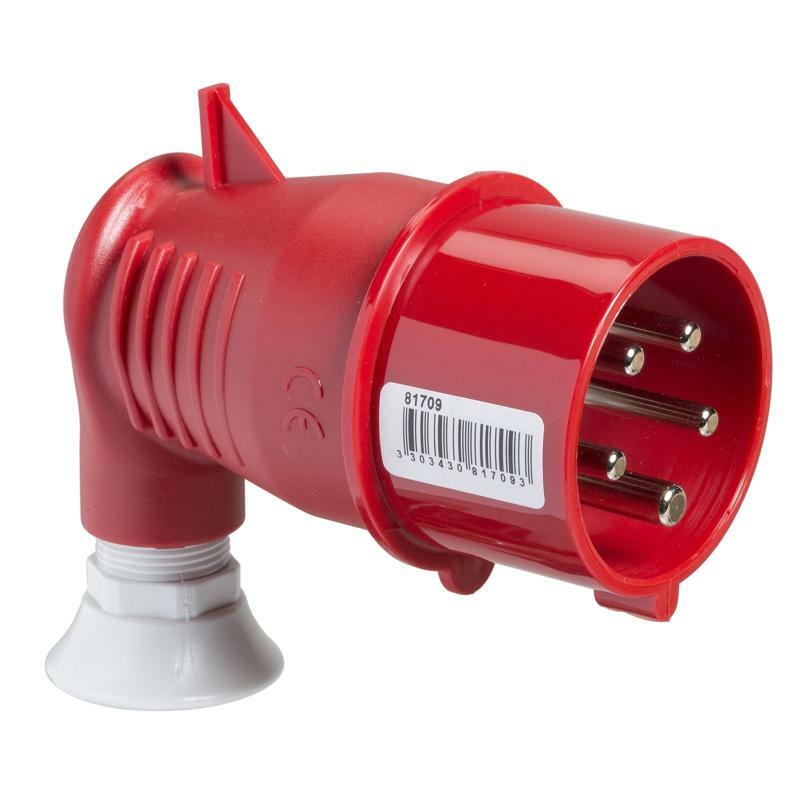

| Название устройства | Mureva вилка |
|---|
| Категория вилки, розетки | Низкое напряжение |
|---|
| Описание полюсов | 3P + N + E |
|---|
| Тип сети | Переменный ток |
|---|
| Стандарт разъема | Промышленный |
|---|
| Дополнительная информация |
|---|
| Тип вилки, розетки станции управления | 90° под углом |
|---|
| [In] номинальный ток | 16 А |
|---|
| [Ue] номинальное рабочее напряжение | 380...415 В |
|---|
| Частота сети | 50/60 Гц |
|---|
| Положение клеммы заземления по часовой | 6 ч |
|---|
| Категория вилки, розетки | Корпус самозатухающий инженерный полимер |
|---|
| Материал контакта | Контакты: никелированная латунь |
|---|
| Клеммы подключения | Невозвратные винты |
|---|
| Поперечное сечение кабеля | 1…4 мм² |
|---|
| Внешний диаметр кабеля | 8…15 мм |
|---|
| Кабельный ввод | Ввод кабеля |
|---|
| Тип резьбы | Стр. . 21 |
|---|
| Масса нетто | 0,175 кг |
|---|
| Высота | 119 мм |
|---|
| Ширина | 105 мм |
|---|
| Глубина | 105 мм |
|---|
| Цвет | Серый (RAL 7035) |
|---|
| Цвет напряжения | Красный |
|---|
| Окружающая среда |
|---|
| Стандарты | МЭК 60309-1
МЭК 60309-2 |
|---|
| Степень защиты | IP44 в соответствии с МЭК 60529 |
|---|
| Степень ударозащиты | IK08 в соответствии с EN 62262 |
|---|
| Огнестойкость | 850 °C в соответствии с МЭК 60695-2-11 |
|---|
| Относительная влажность | 50 % на 40 °C
70 % на 30 °C
90 % на 20 °C |
|---|
| Высота над уровнем моря | 2000 m |
|---|
| Рабочая температура окружающей среды | 35 °C 86400 с )
-25…40 °C |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 12,0 см |
|---|
| Ширина 1 упаковки | 6,5 см |
|---|
| Длина 1 упаковки | 10,5 см |
| Вес 1 упаковки | 160,0 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Количество единиц в 2 упаковке | 10 |
|---|
| Высота 2 упаковки | 15,5 см |
|---|
| Ширина 2 упаковки | 21 ,0 см |
|---|
| Длина 2 упаковки | 27,1 см |
|---|
| Вес 2 упаковки | 1,745 кг |
|---|
| Тип 3 упаковки | S03 |
|---|
| Количество единиц в 3 упаковке | 20 |
|---|
| Высота 3 упаковки | 30,0 см |
|---|
| Ширина 3 упаковки | 30,0 см |
|---|
| Длина 3 упаковки | 40,0 см |
|---|
| Вес 3 упаковки | 3,977 кг |
|---|
