Acti9 |
| Название продукта |

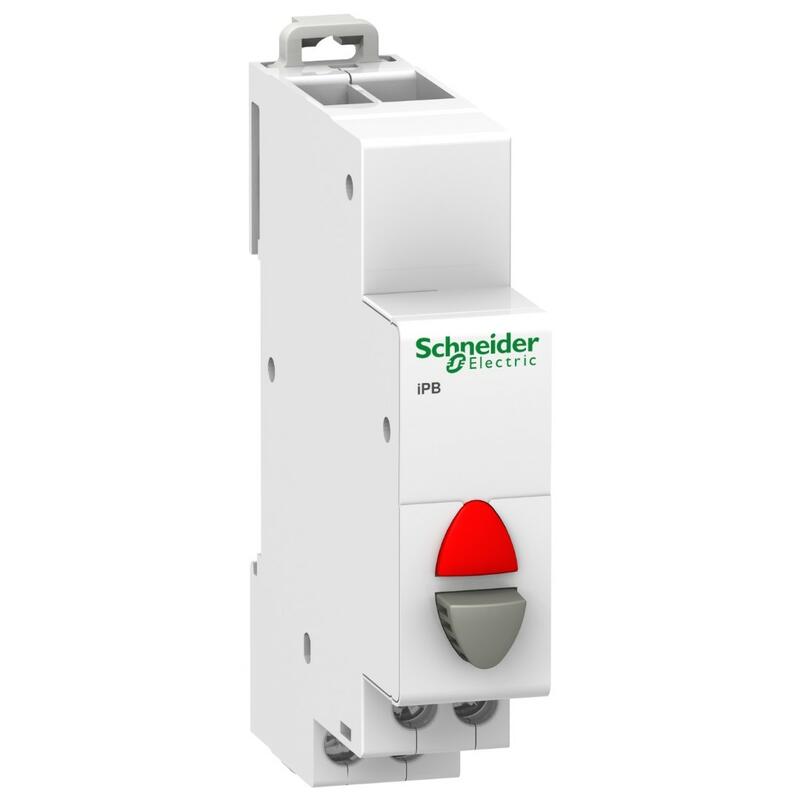

Acti9 iPB |
| Тип изделия или компонента |
Кнопка |
| Название устройства |
iPB |
| Стандарты |
МЭК 60669-1
МЭК 60947-5-1 |
| Дополнительная информация |
| Тип контакта и соединения |
1 нормально закрыт |
| [Ie] номинальный рабочий ток |
20 А |
| [Ue] номинальное рабочее напряжение |
250 В переменный ток |
| Тип управления |
1 Кнопочный выключатель Серый |
| Местная сигнализация |
Светодиодный индикатор красный, срок службы 100000 ч стала эффективностью освещения (потребление 0,3 В) |
| Напряжение цепи сигнализации |
ПЕРЕМЕННЫЙ ТОЧ: 12...48 В 50/60 Гц
ПОСТОЯННЫЙ ТОЧ: 12...48 В |
| Способ крепления |
Фиксация |
| Монтажная опора |
Симметричная din-рейка 35 мм |
| Совместимость гребенчатых шин и распределительных |
Верхняя часть: Clario
Верхняя часть: Librio
Верхняя часть: ProDis |
| Количество модулей Ш = 9 мм |
2 |
| Высота |
82 мм |
| Ширина |
18 мм |
| Глубина |
71,5 мм |
| Цвет |
Белый |
| Электрическая износостойкость |
AC-22: 30000 циклов переменного тока 50/60 Гц |
| Клеммы подключения |
Шахматный тоннельный терминал1 кабель(и) 0,5 мм² жесткий
Шахматный тоннельный терминал1 кабель(и) 0,5 мм² гибкий
Шахматный тоннельный терминал1 кабель(и) 0,5 мм² гибкий с зажимом
Шахматный тоннельный терминал2 кабель(и) 2,5 мм² жесткий
Шахматный тоннельный терминал2 кабель(и) 2,5 мм² гибкий
Шахматный тоннельный терминал2 кабель(и) 2,5 мм² гибкий с зажимом |
| Длина зачистки проводов |
9 мм |
| Момент затяжки |
1 Н.м |
| Окружающая среда |
| Тропическое исполнение |
2 |
| Относительная влажность |
95 % на 55 °C |
| Рабочая температура окружающей среды |
-35…70 °C |
| Температура окружающего воздуха для хранения |
-40…80 °C |
| Упаковочная единица |
| Тип 1 упаковки |
PCE |
| Количество единиц в 1 упаковке |
1 |
| Высота 1 упаковки |
8,500 см |
| Ширина 1 упаковки |
2,000 см |
| Длина 1 упаковки |
8,000 см |
| Вес 1 упаковки |
46,000 г |
| Тип 2 упаковки |
BB1 |
| Количество единиц в 2 упаковке |
12 |
| Высота 2 упаковки |
8,000 см |
| Ширина 2 упаковки |
10,000 см |
| Длина 2 упаковки |
23,000 см |
| Вес 2 упаковки |
598,000 г |
| Тип 3 упаковки |
S03 |
| Количество единиц в 3 упаковке |
108 |
| Высота 3 упаковки |
30,000 см |
| Ширина 3 упаковки |
30,000 см |
| Длина 3 упаковки |
40,000 см |
| Вес 3 упаковки |
5,952 кг |
| Гарантия |
| Гарантия |
18 месяцев |
