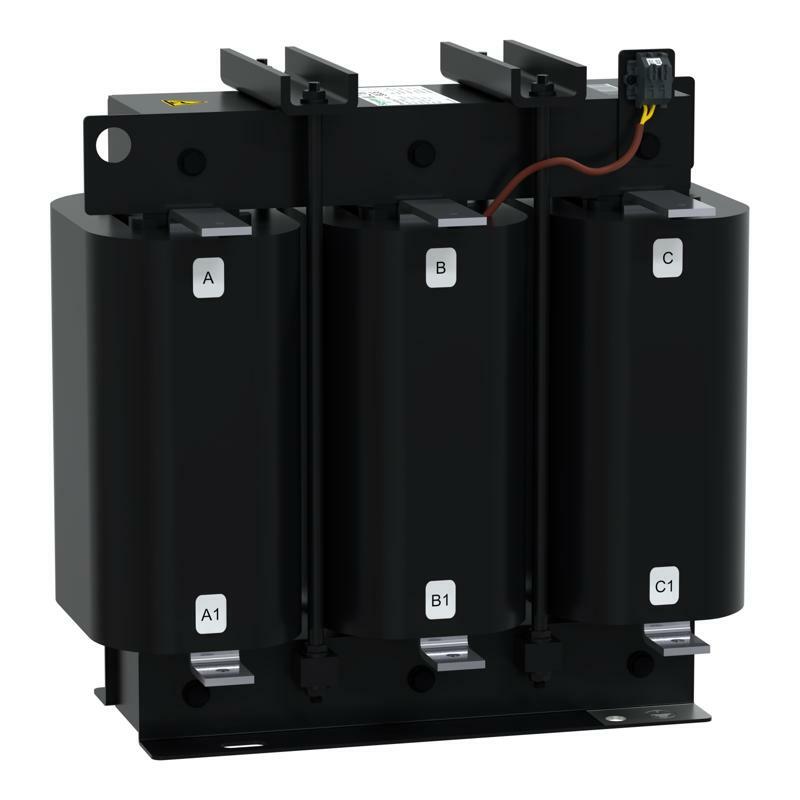

Дрос 135гц 100квар 400В К конду Varplus
| Главная | |
|---|---|
| Диапазон | PowerLogic |
| Название устройства | DR |
| Тип изделия или компонента | Расстроенный реактор |
| Частота сети | 50 Гц |
| Номинальная реактивная мощность | 100 кВАр для 400 В переменный ток 50 Гц |
| Номинальное напряжение сети | 400 В переменный ток 50 Гц |
| Порядок настройки | 2,7 - 135 Гц - 14 % - 50 Гц |
| Дополнительная информация | |
| потери мощности ( макс.) | 600 Вт |
| Значение индуктивности | 0,799 мГн |
| Допустимое отклонение индуктивности | - от 5% до 5% на фазу |
| Основная гармоника тока | 144,3 А |
| Номинальный ток RMS | 147,2 А |
| Класс электрической изоляции | Класс H |
| [Ui] номинальное напряжение изоляции | 1,1 кВ |
| Испытательное напряжение диэлектрика | 4 кВ 50 Гц 1 минута |
| [Imp] максимальный длительный ток | 1.12 x I1 |
| Спектр синусоидального гармонического ток | 5,5 % x I3 10,7 % x I5 5,3 % x I7 2, 1 % x I11 |
| Выдерживаемый рабочий ток | 2.2 x Isc |
| [Ith] условный тепловой ток в открытом исп | 2 А на 250 В переменный ток 50 Гц |
| Тип установки | Внутренняя установка |
| Тип охлаждения | Принудительное охлаждение |
| Клеммы подключения | Клеммная колодка |
| Центр фиксации | 200 x 125 мм |
| Высота | 350 мм |
| Ширина | 350 мм |
| Глубина | 220 мм |
| Масса нетто | 55 кг |
| Окружающая среда | |
| Стандарты | МЭК 60068 |
| Степень защиты | IP00 |
| Высота над уровнем моря | <= 2000 m |
| Рабочая температура окружающей среды | 0…55 °C на <= 1000 m 0…50 °C на> 1000...2000 m |
| Средняя рабочая температура окружающего воздуха | 50 °C на <= 1000 m (в среднем за 24 часа) 40 °C на <= 1000 m (в среднем за 1 год) 45 °C на> 1000...2000 m (в среднем за 24 часа) ) 35 °C на> 1000...2000 m (в среднем за 1 год) |
| Климатическая устойчивость | Относительная влажность: 20 ...80 % Солевой туман (400 В/50 Гц) : 250 часов |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 41,0 см |
| Ширина 1 упаковки | 35,5 см |
| Длина 1 упаковки | 55,0 см |
| Вес 1 упаковки | 62,0 кг |
| Тип 2 упаковки | P06 |
| Количество единиц в 2 упаковке | 2 |
| Высота 2 упаковки | 50,0 см |
| Ширина 2 упаковки | 80,0 см |
| Длина 2 упаковки | 60,0 см |
| Вес 2 упаковки | 132,5 кг |
