| Диапазон | PowerLogic |
|---|

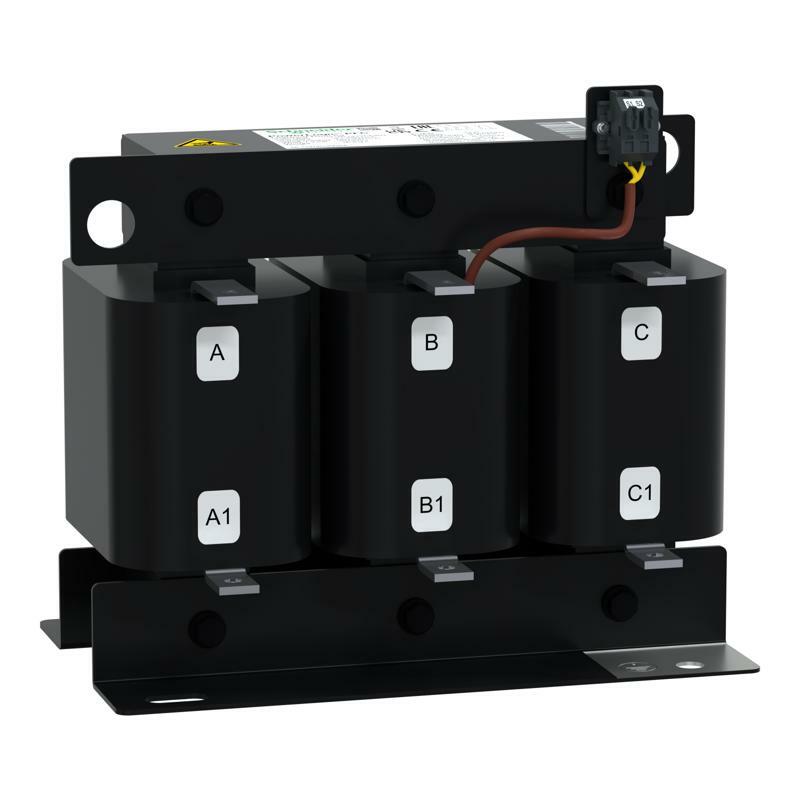

| Название устройства | DR |
|---|
| Тип изделия или компонента | Расстроенный реактор |
|---|
| Частота сети | 50 Гц |
| Номинальная реактивная мощность | 12,5 кВАр для 400 В переменный ток 50 Гц |
|---|
| Номинальное напряжение сети | 400 В переменный ток 50 Гц |
|---|
| Порядок настройки | 2,7 - 135 Гц - 14 % - 50 Гц |
|---|
| Дополнительная информация |
|---|
| потери мощности (макс.) | 150 Вт |
|---|
| Значение индуктивности | 6,489 мГн |
|---|
| Допустимое отклонение индуктивности | - от 5% до 5% на фазу |
| Основная гармоника тока | 18 А |
|---|
| Номинальный ток RMS | 18,4 А |
|---|
| Класс электрической изоляции | Класс H |
|---|
| [Ui] номинальное напряжение изоляции | 1,1 кВ |
|---|
| Испытательное напряжение диэлектрика | 4 кВ 50 Гц 1 минута |
|---|
| [Imp] максимальный длительный ток | 1.12 x I1 |
|---|
| Спектр синусоидального гармонического ток | 5,5 % x I3
10,7 % x I5
5,3 % x I7
2, 1 % x I11 |
|---|
| Выдерживаемый рабочий ток | 2.2 x Isc |
|---|
| [Ith] условный тепловой ток в открытом исп | 2 А на 250 В переменный ток 50 Гц |
|---|
| Тип установки | Внутренняя установка |
|---|
| Тип охлаждения | Принудительное охлаждение |
|---|
| Клеммы подключения | Клеммная колодка |
|---|
| Центр фиксации | 200 x 125 мм |
|---|
| Высота | 220 мм |
|---|
| Ширина | 240 мм |
|---|
| Глубина | 160 мм |
|---|
| Масса нетто | 14,5 кг |
|---|
| Окружающая среда |
|---|
| Стандарты | МЭК 60068 |
|---|
| Степень защиты | IP00 |
|---|
| Высота над уровнем моря | <= 2000 m |
|---|
| Рабочая температура окружающей среды | 0…55 °C на <= 1000 m
0…50 °C на> 1000...2000 m |
|---|
| Средняя рабочая температура окружающего воздуха | 50 °C на <= 1000 m (в среднем за 24 часа)
40 °C на <= 1000 m (в среднем за 1 год)
45 °C на> 1000...2000 m (в среднем за 24 часа)
35 °C на> 1000...2000 m (в среднем за 1 год) |
|---|
| Климатическая устойчивость | Относительная влажность : 20...80 %
Солевой туман (400 В/50 Гц) : 250 часов |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 24,5 см |
|---|
| Ширина 1 упаковки | 29, 0 см |
|---|
| Длина 1 упаковки | 30,5 см |
|---|
| Вес 1 упаковки | 13,806 кг |
|---|
| Тип 2 упаковки | P12 |
|---|
| Количество единиц в 2 упаковке | 24 |
|---|
| Высота 2 упаковки | 80,0 см |
|---|
| Ширина 2 упаковки | 80,0 см |
|---|
| Длина 2 упаковки | 120,0 см |
|---|
| Вес 2 упаковки | 331,344 кг |
|---|
