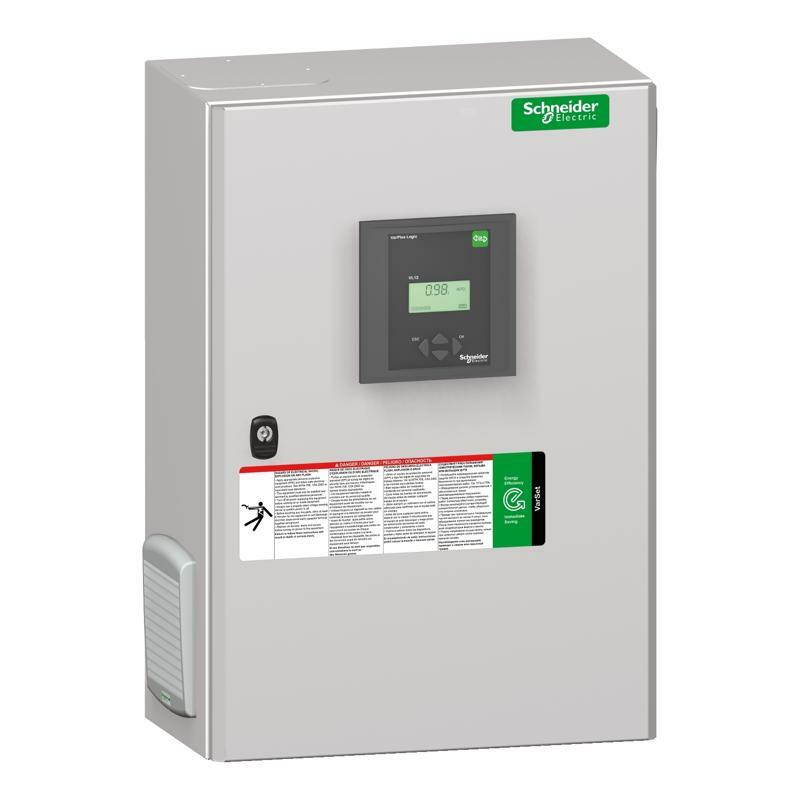

Укрп Varset с АВ 22квар 400В : KVP: Рішення для автоматизації

Главная
Номинальное напряжение сети	400 В переменный ток 50 Гц 415 В переменный ток 50 Гц
Номинальная реактивная мощность	22 кВАр
Режим работы	Автоматический
Диапазон	PowerLogic
Название устройства	автоматическая конденсаторная батарея
Тип изделия или компонента	Батарея конденсаторов
Дополнительная информация
Уровень загрязнения сети	Малозагрязненные
[Gh/Sn] гармонические препятствия	15…25 %
[THDU] общий коэффициент гармоник напряжения	3…4 %
Поэтапная коррекция коэффициента мощности	3 кВАр
Поэтапная композиция	3 + 6.25 + 12.5
Место подключения	Нижний
Тип контроллера	PowerLogic PFC контроллер VPL6
конденсаторная технология	Конденсатор PFC PowerLogic
Описание полюсов	3P
Допустимое отклонение емкости	- от 5 % до 10
[Ui] номинальное напряжение изоляции	500 В
[Uimp] номинальная импульсная выдерживаемая напря	6 кВ
Максимальное допустимое напряжение	1.1 x Un (8 ч за 24 ч) в соответствии с МЭК 60831
[Imp] максимальный длительный ток	Батарея: 1.43 x In на 400 В в соответствии с МЭК 61439-2 Батарея: 1.19 x In на 415 В в соответствии с МЭК 61439-2
защита основного ввода	Защита автоматического выключателя
Отключающая способность	Icu 15 кА
Тип ступенчатой +380(67)462-29-99 +380(50)900-99-41 kvp@hlr.ua О компании Решения Продукция Поставщики Контакти Публикации © 2025 Все права этого сайта защищены ООО "Химлаборреактив"

Главная

Номинальное напряжение сети

400 В переменный ток 50 Гц
415 В переменный ток 50 Гц

Номинальная реактивная мощность

22 кВАр

Режим работы

Автоматический

Диапазон

PowerLogic

Название устройства

автоматическая конденсаторная батарея

Тип изделия или компонента

Батарея конденсаторов

Дополнительная информация

Уровень загрязнения сети

Малозагрязненные

[Gh/Sn] гармонические препятствия

15…25 %

[THDU] общий коэффициент гармоник напряжения

3…4 %

Поэтапная коррекция коэффициента мощности

3 кВАр

Поэтапная композиция

3 + 6.25 + 12.5

Место подключения

Нижний

Тип контроллера

PowerLogic PFC контроллер VPL6

конденсаторная технология

Конденсатор PFC PowerLogic

Описание полюсов

3P

Допустимое отклонение емкости

- от 5 % до 10

[Ui] номинальное напряжение изоляции

500 В

[Uimp] номинальная импульсная выдерживаемая напря

6 кВ

Максимальное допустимое напряжение

1.1 x Un (8 ч за 24 ч) в соответствии с МЭК 60831

[Imp] максимальный длительный ток

Батарея: 1.43 x In на 400 В в соответствии с МЭК 61439-2
Батарея: 1.19 x In на 415 В в соответствии с МЭК 61439-2

защита основного ввода

Защита автоматического выключателя

Отключающая способность

Icu 15 кА

Тип ступенчатой
