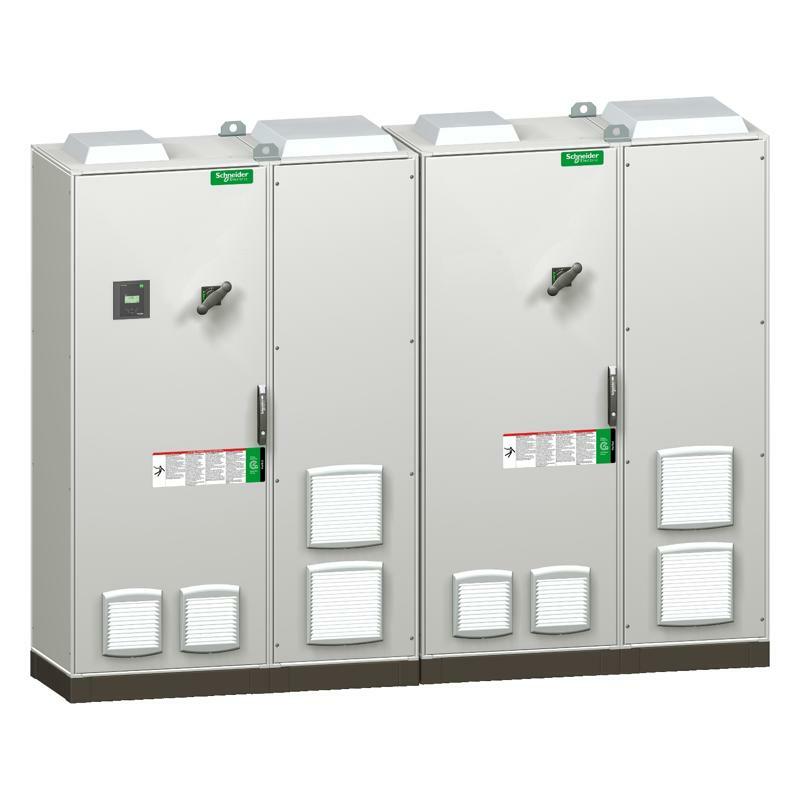

Укрп Varset с ав+р3,8 1000Kварь 400В
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Номинальное напряжение сети | 400 В переменный ток 50 Гц 415 В переменный ток 50 Гц |
| Номинальная реактивная мощность | 1000 кВАр |
| Режим работы | Автоматический |
| Диапазон | PowerLogic |
| Название устройства | авто-конденсаторная батарея с расстроенным реактором |
| Тип изделия или компонента | Батарея конденсаторов |
| Дополнительная информация | |
| Уровень загрязнения сети | Загрязненное |
| [Gh/Sn] гармонические помехи | 25…50 % |
| [THDU] общий коэффициент гармоник напряжения | 4…7 % |
| Коэффициент настройки | 3,8 |
| Частота настройки | 190 Гц |
| Поэтапная коррекция коэффициента мощности | 50 кВАр |
| Поэтапная композиция | 2х50 + 9х100 |
| Место подключения | Нижний |
| Тип контроллера | PowerLogic PFC контроллер VPL12 |
| конденсаторная технология | КРМ PowerLogic + реактивный дроссель с подстройкой |
| Описание полюсов | 3P |
| Допустимое отклонение емкости | - от 5 % до 10 |
| [Ui ] номинальное напряжение изоляции | 800 В |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Максимальное допустимое напряжение | 1.1 x Un (8 ч за 24 ч) в соответствии с МЭК 60831 |
| [Imp] максимальный длительный ток | Конденсатор: 1.8 x In на 480 В в соответствии с МЭК 60831 Батарея: 1.19 x In на 400 В в соответствии с МЭК 61439-2 Батарея: 1.19 x In на 415 В в соответствии с МЭК 61439-2 |
| защита основного ввода | Защита автоматического выключателя |
| Отключающая способность | Icu 65 кА |
| Тип управления | Поворотная ручка |
| Тип ступенчатого защиты | Перегрузка: контроль гармоник от контроллера PowerLogic PFC Controller Краткое замыкание: предохранитель |
| Доступность для эксплуатации | Передня часть |
| Цвет | Серый (RAL 7035) |
| максимальный вес | 1904 кг |
| Высота | 2200 мм |
| Ширина | Конденсатор : 1600 мм Разбалансированный реактор: 1200 мм |
| Глубина | 600 мм |
| Дополнительное оборудование | Вспомогательный трансформатор |
| Внутренний трансформатор напряжения | 400/230 В – 1000 В·А |
| Доступная функция | Тревожный контакт Размыкающий контакт GenSet |
| Окружающая среда | |
| Стандарты | МЭК 61439-2 МЭК 61921 МЭК 61439-1 |
| Сертификация изделия | ASEFA EAC CE |
| Место установки | Крытый |
| Степень защиты | Окружающая среда: IP31 Безопасность: IPxx B |
| Степень ударозащиты | IK10 |
| Относительная влажность | 0…95 % |
| Высота над уровнем моря | <= 2000 m |
| Рабочая температура окружающей среды | -5…45 °C |
| Средняя рабочая температура окружающего воздуха | 35 °C (ежегодный) 45 °C (более 24 часов) |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 230 см |
| Ширина 1 упаковки | 160 см |
| Длина 1 упаковки | 156 см |
| Вес 1 упаковки | 1361 кг |
