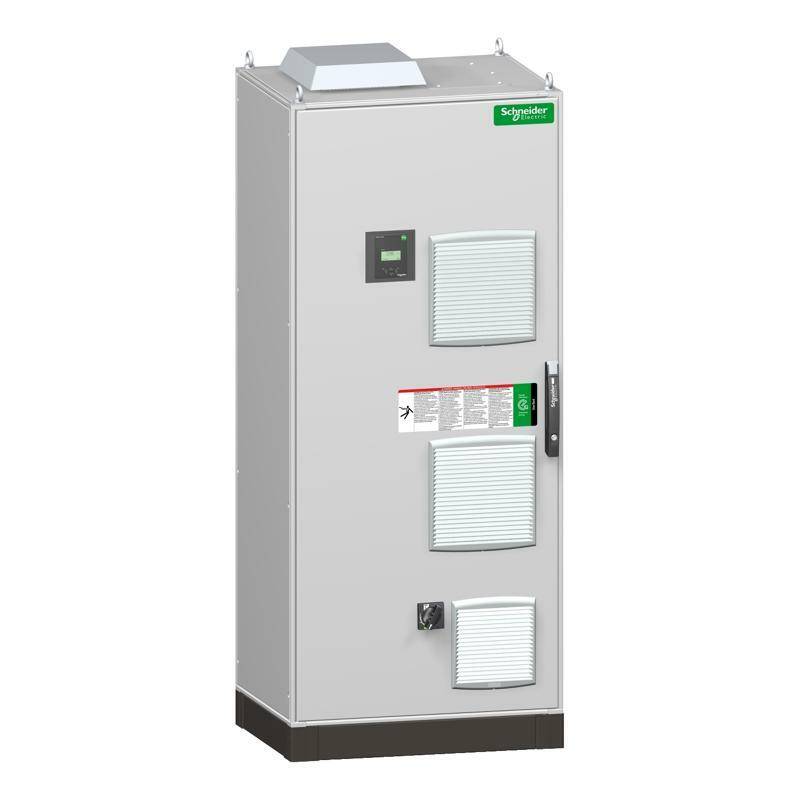

Varset 225 квар д/загрязь.сети Dr3,8 : KVP: Рішення для автоматизації

Главная
Номинальное напряжение сети	400 В переменный ток 50 Гц 415 В переменный ток 50 Гц
Номинальная реактивная мощность	225 кВАр
Режим работы	Автоматический
Диапазон	PowerLogic
Название устройства	авто-конденсаторная батарея с расстроенным реактором
Тип изделия или компонента	Батарея конденсаторов
Дополнительная информация
Уровень загрязнения сети	Загрязненное
[Gh/Sn] гармонические помехи	25…50 %
[THDU] общий коэффициент гармоник напряжения	4…7 %
Коэффициент настройки	3,8
Частота настройки	190 Гц
Поэтапная коррекция коэффициента мощности	25 кВАр
Поэтапная композиция	25 + 2x50 + 100
Место подключения	Нижний
Тип контроллера	PowerLogic PFC контроллер VPL6
конденсаторная технология	КРМ PowerLogic + реактивный дроссель с подстройкой
Описание полюсов	3P
Допустимое отклонение емкости	- от 5 % до 10
[Ui] номинальное напряжение изоляции	800 В
[Uimp] номинальное импульсное выдерживаемое напряжение	8 кВ
Максимальное допустимое напряжение	1.1 x Un (8 ч за 24 ч) в соответствии с МЭК 60831
[Imp] максимальный длительный ток	Конденсатор: 1.8 x In на 480 В в соответствии с МЭК 60831 Батарея: 1.19 x In на 400 В в соответствии с МЭК 61439-2 Батарея: 1.19 x In на 415 В соответствии с МЭК 61439-2
защита основного ввода	Без защиты
[Icw ] номинальный кратковременно допустимый ст	35 кА на 1 с (Icw)
Тип ступенчатой +380(67)462-29-99 +380(50)900-99-41 kvp@hlr.ua О компании Решения Продукция Поставщики Контакти Публикации © 2025 Все права этого сайта защищены ООО "Химлаборреактив"

Главная

Номинальное напряжение сети

400 В переменный ток 50 Гц
415 В переменный ток 50 Гц

Номинальная реактивная мощность

225 кВАр

Режим работы

Автоматический

Диапазон

PowerLogic

Название устройства

авто-конденсаторная батарея с расстроенным реактором

Тип изделия или компонента

Батарея конденсаторов

Дополнительная информация

Уровень загрязнения сети

Загрязненное

[Gh/Sn] гармонические помехи

25…50 %

[THDU] общий коэффициент гармоник напряжения

4…7 %

Коэффициент настройки

3,8

Частота настройки

190 Гц

Поэтапная коррекция коэффициента мощности

25 кВАр

Поэтапная композиция

25 + 2x50 + 100

Место подключения

Нижний

Тип контроллера

PowerLogic PFC контроллер VPL6

конденсаторная технология

КРМ PowerLogic + реактивный дроссель с подстройкой

Описание полюсов

3P

Допустимое отклонение емкости

- от 5 % до 10

[Ui] номинальное напряжение изоляции

800 В

[Uimp] номинальное импульсное выдерживаемое напряжение

8 кВ

Максимальное допустимое напряжение

1.1 x Un (8 ч за 24 ч) в соответствии с МЭК 60831

[Imp] максимальный длительный ток

Конденсатор: 1.8 x In на 480 В в соответствии с МЭК 60831
Батарея: 1.19 x In на 400 В в соответствии с МЭК 61439-2
Батарея: 1.19 x In на 415 В соответствии с МЭК 61439-2

защита основного ввода

Без защиты

[Icw ] номинальный кратковременно допустимый ст

35 кА на 1 с (Icw)

Тип ступенчатой
