| Номинальное напряжение сети | 400 В переменный ток 50 Гц
415 В переменный ток 50 Гц |
|---|
| Номинальная реактивная мощность | 400 кВАр |
|---|
| Режим работы | Автоматический |
|---|
| Диапазон | PowerLogic |
|---|

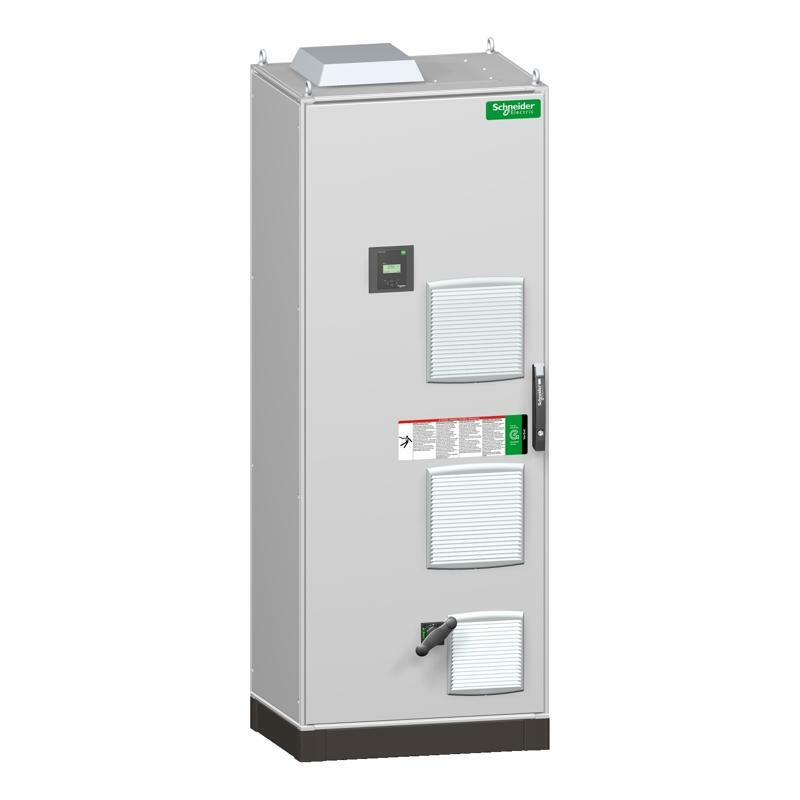

| Название устройства | авто-конденсаторная батарея с расстроенным реактором |
|---|
| Тип изделия или компонента | Батарея конденсаторов |
|---|
| Дополнительная информация |
|---|
| Уровень загрязнения сети | Загрязненное |
|---|
| [Gh/Sn] гармонические помехи | 25…50 % |
|---|
| [THDU] общий коэффициент гармоник напряжения | 4…7 % |
|---|
| Коэффициент настройки | 3,8 |
|---|
| Частота настройки | 190 Гц |
|---|
| Поэтапная коррекция коэффициента мощности | 50 кВАр |
|---|
| Поэтапная композиция | 2х50 + 3х100 |
|---|
| Место подключения | Нижний |
|---|
| Тип контроллера | PowerLogic PFC контроллер VPL6 |
|---|
| конденсаторная технология | КРМ PowerLogic + реактивный дроссель с подстройкой |
|---|
| Описание полюсов | 3P |
|---|
| Допустимое отклонение емкости | - от 5 % до 10 |
|---|
| [Ui ] номинальное напряжение изоляции | 800 В |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
|---|
| Максимальное допустимое напряжение | 1.1 x Un (8 ч за 24 ч) в соответствии с МЭК 60831 |
|---|
| [Imp] максимальный длительный ток | Конденсатор: 1.8 x In на 480 В в соответствии с МЭК 60831
Батарея: 1.19 x In на 400 В в соответствии с МЭК 61439-2
Батарея: 1.19 x In на 415 В в соответствии с МЭК 61439-2 |
|---|
| защита основного ввода | Защита автоматического выключателя |
|---|
| Отключающая способность | Icu 50 кА |
|---|
| Тип управления | Поворотная ручка |
|---|
| Тип ступенчатого защиты | Перегрузка: контроль гармоник от контроллера PowerLogic PFC Controller
Краткое замыкание: предохранитель |
|---|
| Доступность для эксплуатации | Передня часть |
|---|
| Цвет | Серый (RAL 7035) |
|---|
| максимальный вес | 450 кг |
|---|
| Высота | 2200 мм |
|---|
| Ширина | 800 мм |
|---|
| Глубина | 600 мм |
|---|
| Дополнительное оборудование | Вспомогательный трансформатор |
|---|
| Внутренний трансформатор напряжения | 400/230 В - 630 В·А |
|---|
| Доступная функция | Размыкающий контакт GenSet
Тревожный контакт |
|---|
| Окружающая среда |
|---|
| Стандарты | МЭК 61439-1
МЭК 61921
МЭК 61439-2 |
|---|
| Сертификация изделия | EAC
CE
ASEFA |
|---|
| Место установки | Крытый |
|---|
| Степень защиты | Окружающая среда: IP31
Безопасность: IPxx B |
|---|
| Степень ударозащиты | IK10 |
|---|
| Относительная влажность | 0…95 % |
|---|
| Высота над уровнем моря | <= 2000 m |
|---|
| Рабочая температура окружающей среды | -5…45 °C |
|---|
| Средняя рабочая температура окружающего воздуха | 35 °C (ежегодный)
45 °C (более 24 часов) |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 80,0 см |
|---|
| Ширина 1 упаковки | 120 ,0 см |
|---|
| Длина 1 упаковки | 230,0 см |
|---|
| Вес 1 упаковки | 322,0 кг |
|---|
