| Номинальное напряжение сети | 400 В переменный ток 50 Гц
415 В переменный ток 50 Гц |
|---|
| Номинальная реактивная мощность | 50 кВАр |
|---|
| Режим работы | Автоматический |
|---|
| Диапазон | PowerLogic |
|---|

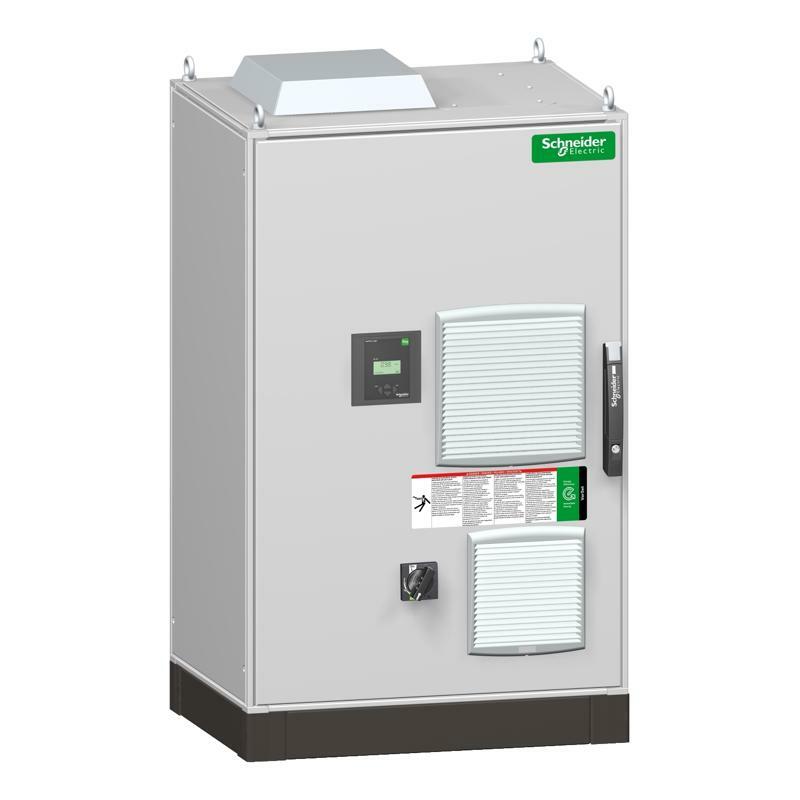

| Название устройства | авто-конденсаторная батарея с расстроенным реактором |
|---|
| Тип изделия или компонента | Батарея конденсаторов |
|---|
| Дополнительная информация |
|---|
| Уровень загрязнения сети | Загрязненное |
|---|
| [Gh/Sn] гармонические помехи | 25…50 % |
|---|
| [THDU] общий коэффициент гармоник напряжения | 4…7 % |
|---|
| Коэффициент настройки | 3,8 |
|---|
| Частота настройки | 190 Гц |
|---|
| Поэтапная коррекция коэффициента мощности | 12,5 кВАр |
|---|
| Поэтапная композиция | 2x12. 5 + 25 |
|---|
| Место подключения | Нижний |
|---|
| Тип контроллера | PowerLogic PFC контроллер VPL6 |
|---|
| конденсаторная технология | КРМ PowerLogic + реактивный дроссель с подстройкой |
|---|
| Описание полюсов | 3P |
|---|
| Допустимое отклонение емкости | - от 5 % до 10 |
|---|
| [Ui] номинальное напряжение изоляции | 690 В |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
|---|
| Максимальное допустимое напряжение | 1.1 x Un (8 ч за 24 ч) в соответствии с МЭК 60831 |
|---|
| [ Imp] максимальный длительный ток | Конденсатор: 1.8 x In на 480 В в соответствии с МЭК 60831
Батарея: 1.19 x In на 400 В в соответствии с МЭК 61439-2
Батарея: 1.19 x In на 415 В в соответствии с МЭК 61439-2 |
|---|
| защита основного ввода | Защита автоматического выключателя |
|---|
| Отключающая способность | Icu 50 кА |
|---|
| Тип управления | Поворотная ручка |
|---|
| Тип ступенчатой
