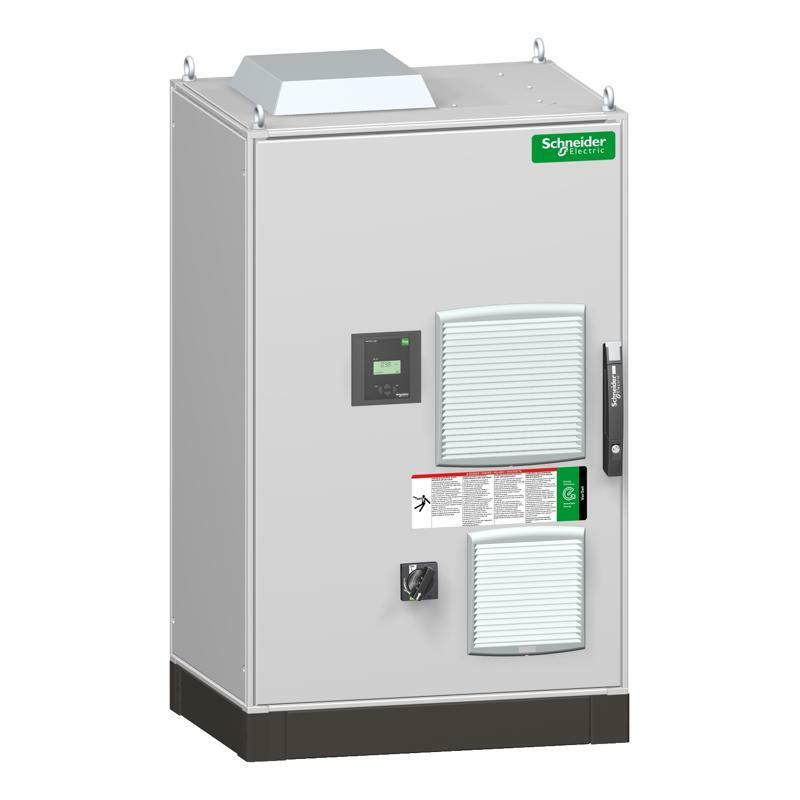

Varset 87,5 квар д/загрязь.сети Dr4,2 : KVP: Рішення для автоматизації

Главная
Номинальное напряжение сети	400 В переменный ток 50 Гц 415 В переменный ток 50 Гц
Номинальная реактивная мощность	87,5 кВАр
Режим работы	Автоматический
Диапазон	PowerLogic
Название устройства	авто-конденсаторная батарея с расстроенным реактором
Тип изделия или компонента	Батарея конденсаторов
Дополнительная информация
Уровень загрязнения сети	Загрязненное
[Gh/ Sn] гармонические помехи	25…50 %
[THDU] общий коэффициент гармоник напряжения	4…7 %
Коэффициент настройки	4,2
Частота настройки	210 Гц
Поэтапная коррекция коэффициента мощности	12,5 кВАр
Поэтапная композиция	12.5 + 25 + 50
Место подключения	Нижний
Тип контроллера	PowerLogic PFC контроллер VPL6
конденсаторная технология	КРМ PowerLogic + реактивный дроссель с подстройкой
Описание полюсов	3P
Допустимое отклонение емкости	- от 5 % до 10
[Ui] номинальное напряжение изоляции	690 В
[Uimp] номинальное импульсное выдерживаемое напряжение	8 кВ
Максимальное допустимое напряжение	1.1 x Un (8 ч за 24 ч) в соответствии с МЭК 60831
[Imp] максимальный длительный ток	Конденсатор: 1.8 x In на 480 В в соответствии с МЭК 60831 Батарея: 1.31 x In на 400 В в соответствии с МЭК 61439-2 Батарея: 1.19 x In на 415 В в соответствии с МЭК 61439-2
защита основного ввода	Без защиты
[Icw] номинальный кратковременно допустимый ст	35 кА на 1 с (Icw)
