| Номинальное напряжение сети | 400 В переменный ток 50 Гц
415 В переменный ток 50 Гц |
|---|
| Номинальная реактивная мощность | 50 кВАр |
|---|
| Режим работы | Фиксированный |
|---|
| Диапазон | PowerLogic |
|---|
| Название устройства | |
|---|

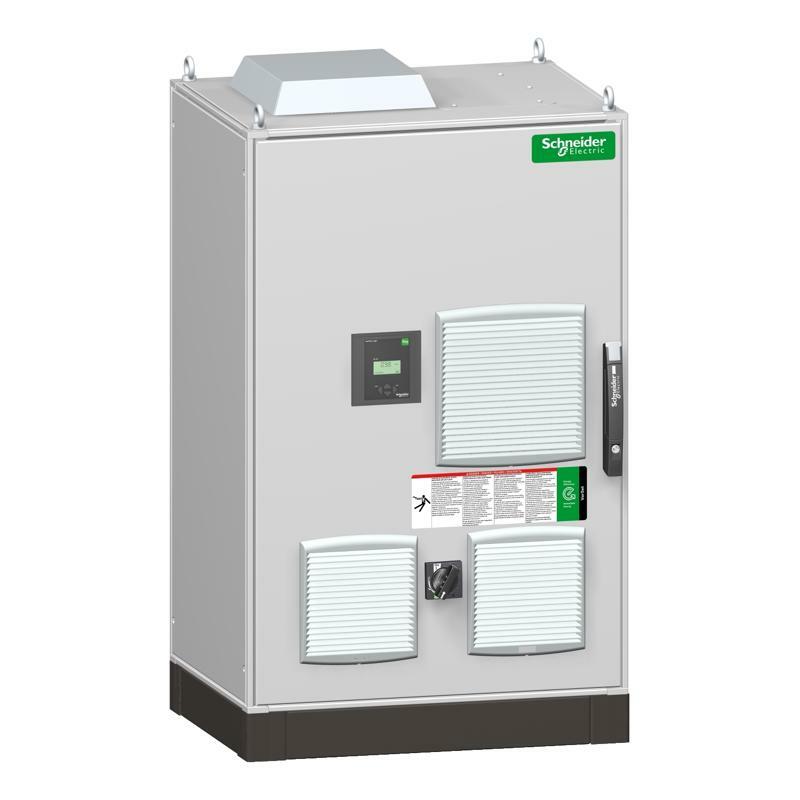

| Тип изделия или компонента | Батарея конденсаторов |
|---|
| Дополнительная информация |
|---|
| Уровень загрязнения сети | Загрязненное |
|---|
| [Gh/Sn] гармонические помехи | 25…50 % |
|---|
| [THDU] общий коэффициент гармоник напряжения | 4…7 % |
|---|
| Коэффициент настройки | 3,8 |
|---|
| Частота настройки | 190 Гц |
|---|
| Поэтапная коррекция коэффициента мощности | 50 кВАр |
|---|
| Поэтапная композиция | 50 |
|---|
| Место подключения | Нижний |
|---|
| конденсаторная технология | КРМ PowerLogic + реактивный дроссель с подстройкой |
|---|
| Описание полюсов | 3P |
|---|
| Допустимое отклонение емкости | - от 5 % до 10 |
|---|
| [Ui] номинальное напряжение изоляции | 690 В |
|---|
| [Uimp] номинальная импульсная выдерживаемость напр | 8 кВ |
|---|
| Максимальное допустимое напряжение | 1.1 x Un (8 ч за 24 ч) в соответствии с МЭК 60831 |
|---|
| [Imp] максимальный длительный ток | Конденсатор: 1.8 x In на 480 В в соответствии с МЭК 60831
Батарея: 1.19 x In на 400 В соответственно к МЭК 61439-2
Батарея: 1.19 x In на 415 В в соответствии с МЭК 61439-2 |
|---|
| защита основного ввода | Без защиты |
|---|
| [Icw] номинальный кратковременно допустимый ст | 35 кА на 1 с (Icw) |
|---|
| Доступность для эксплуатации | Передняя часть |
|---|
| Цвет | Серый (RAL 7035) |
|---|
| максимальный вес | 320 кг |
|---|
| Высота | 1400 мм |
|---|
| Ширина | 800 мм |
|---|
| Глубина | 600 мм |
|---|
| Дополнительное оборудование | Вспомогательный трансформатор |
|---|
| Внутренний трансформатор напряжения | 400/230 В - 100 В·А |
|---|
| Доступная функция | Тревожный контакт
Размыкающий контакт GenSet |
|---|
| Окружающая среда |
|---|
| Стандарты | МЭК 61439-2
МЭК 61439-1
МЭК 61921 |
|---|
| Сертификация изделия | ASEFA
EAC
CE |
|---|
| Место установки | Крытый |
|---|
| Степень защиты | Окружающая среда: IP31
Безопасность: IPxx B |
|---|
| Степень ударозащиты | IK10 |
|---|
| Относительная влажность | 0…95 % |
|---|
| Высота над уровнем моря | <= 2000 m |
|---|
| Рабочая температура окружающей среды | -5…45 °C |
|---|
| Средняя рабочая температура окружающего воздуха | 35 °C (ежегодный)
45 °C (более 24 часов) |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 80 см |
|---|
| Ширина 1 упаковки | 120 см |
|---|
| Длина 1 упаковки | 150 см |
|---|
| Вес 1 упаковка | 322 кг |
|---|
