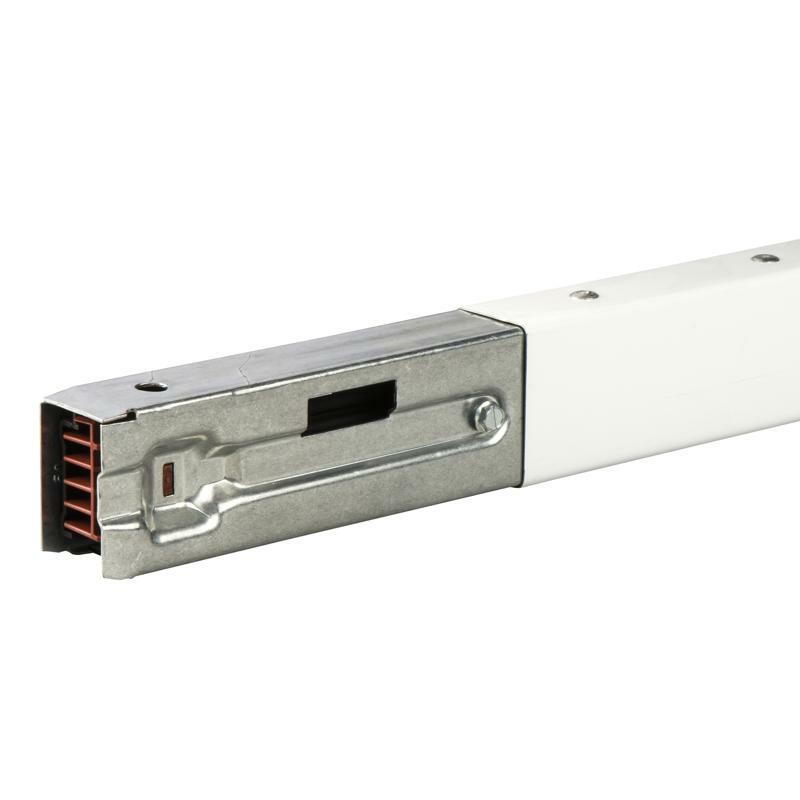

| Серия продукта | Canalis |
|---|
| Название устройства | KBA |
| Тип изделия или компонента | Шинопровод |
|---|
| Описание шины | Прямая длина |
| Область применения продукта | Осветление
Распределение розеток |
|---|
| [Ie] номинальный рабочий ток | 25 А на 35 °C |
|---|
| [Ue] номинальное рабочее напряжение | 230...400 В |
|---|
| Частота сети | 50/60 Гц |
|---|
| Полярность шины | L + N + PE |
|---|
| Количество цепей | 1 |
|---|
| Количество ответвлений | 0 |
|---|
| Тип управления | Без |
|---|
| Способ крепления | Клипсы |
|---|
| Дополнительная информация |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ |
|---|
| [Ui] номинальное напряжение изоляции | 690 В |
|---|
| [Icw] номинальный кратковременно допустимый ст | 0,44 кА |
|---|
| [Ipk] номинальный ударный ток | 4,4 кА |
|---|
| Лимит термического напряжения | 195 кА².с |
|---|
| Максимальное излучаемое магнитное поле | 2 pT |
|---|
| Полное гармоническое искажение | 0…15 % 25 А
15…33 % 20 А
33…100 % 16 А |
|---|
| Максимальное проседание напряжения | <0,72 В с коэффициентом мощности = 1 на 50 Гц с 1А на 100 м длины <0,67 В с коэффициентом мощности = 0,9 на 50 Гц с 1А на 100 м длины <0,61 В с коэффициентом мощности = 0,8 на 50 Гц с 1А на 100 м длины
<0,54 В с коэффициентом мощности = 0,7 на 50 Гц с 1А на 100 м длины |
|---|
| Стандарты | МЭК 61439-6
МЭК 61439-1 |
|---|
| Ширина | 30 мм |
|---|
| Высота | 46 мм |
|---|
| Длина | 3 м |
|---|
| Цвет | Белый (RAL 9003) |
|---|
| Масса нетто | 2,4 кг |
|---|
| Окружающая среда |
|---|
| Степень защиты | IP55 в соответствии с МЭК 60529 |
|---|
| Степень ударозащиты | IK06 в соответствии с МЭК 62262 |
|---|
| Рабочая температура воздуха | 0…35 °C (100 % от In)
35…40 °C (96 % в)
40…45 °C (93 % в)
45…50 °C (89 % в)
50…55 ° C (85 % в Индии) |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 3,0 см |
|---|
| Ширина 1 упаковки | 4,6 см |
|---|
| Длина 1 упаковки | 300,0 см |
|---|
| Вес 1 упаковки | 2,7 кг |
|---|
| Тип 2 упаковки | CAR |
|---|
| Количество единиц в 2 упаковке | 6 |
|---|
| Высота 2 упаковки | 10,5 см |
|---|
| Ширина 2 упаковки | 10,5 см |
|---|
| Длина 2 упаковки | 318,0 см |
|---|
| Вес 2 упаковки | 16,3 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 months |
|---|
