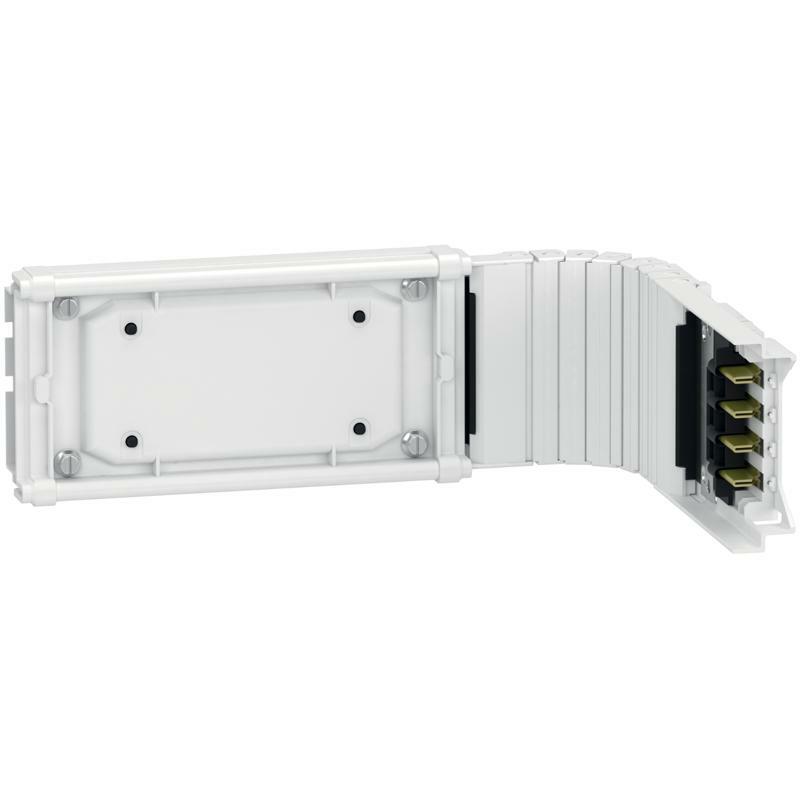

Гибкий УГЛ шинопр Canalis 63А 400В : KVP: Рішення для автоматизації

Главная
Серия продукта	Canalis
Название продукта	KN
Тип изделия или компонента	Гибкий элемент
Описание шины	Гибкое колено
Область применения продукта	Распределение малой мощности
Тип изменения направления	2 измерения
[Ie] номинальный рабочий ток	63 А на 35° C 63 А на 25 °C
[Ue] номинальное рабочее напряжение	230...500 В
Частота сети	50/60 Гц
Количество цепей	1
Тип управления	Без
Цвет	Белый (RAL 9001)
Дополнительная информация
Способ крепления	Винтами
Лимит термического напряжения	1980 кА².с
Максимальное излучаемое магнитное поле	0,063 мкТ
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ
[Ui] номинальное напряжение изоляции	500 В
[Icw] номинальный кратковременно допустимый ст	1,4 кА
[Ipk] номинальный ударный ток	11 кА
Полное гармоническое искажение	0…15 % 63 А 15…33 % 50 А 33…100 % 40 А
Рабочий угол	80…180 °
Длина	355 мм
Масса нетто	1,2 кг
Стандарты	МЭК 61439-1 МЭК 61439-6
Окружающая среда
Степень защиты	IP55 в соответствии с МЭК 60529
Степень ударозащиты	IK08 в соответствии с МЭК 62262
Рабочая температура окружающей среды	0…35 °C без занижения
Упаковочная единица
Тип 1 упаковки	PCE
Количество единиц в 1 упаковке	1
Высота 1 упаковки	4,500 см
Ширина 1 упаковки	11,500 см
Длина 1 упаковки	53,000 см
Вес 1 упаковки	1,200 кг
Тип 2 упаковки	PAL
Количество единиц в 2 упаковке	48
Высота 2 упаковки	50,000 см
Ширина 2 упаковки	62,000 см
Длина 2 упаковки	92,000 см
Вес 2 упаковки	66,000 кг
Гарантия
Гарантия	18 месяцев
