| Главная |
|---|
| Серия продукта | Canalis |
|---|
| Совместимость серии | Canalis (KS) шинопровод
Canalis (KT) шинопровод |
| Тип предложения | Расширенный |
|---|

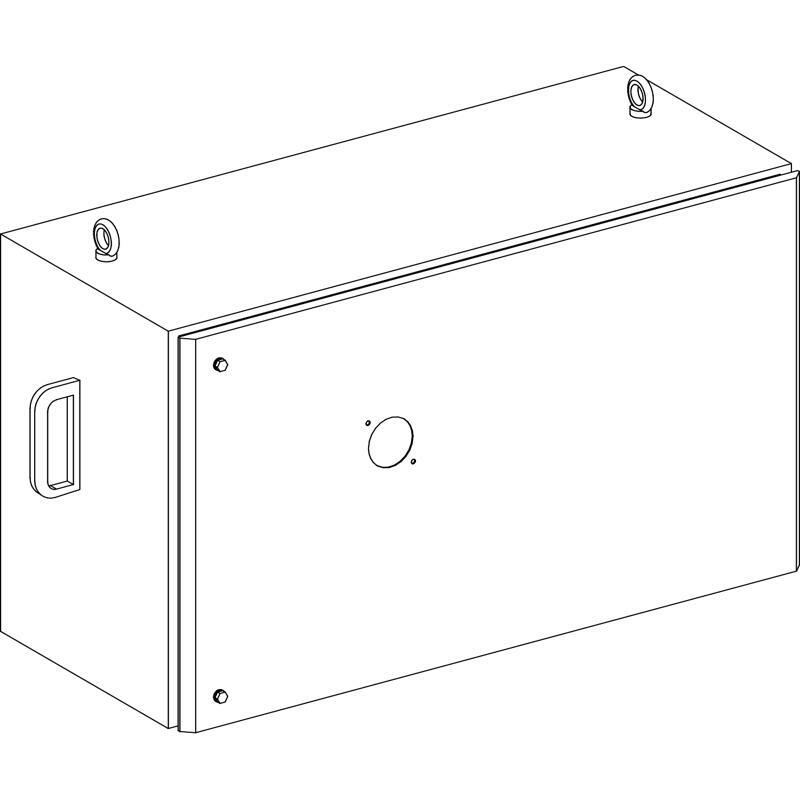

| Тип изделия или компонента | Ответвитель |
|---|
| [Ie] номинальный рабочий ток | 400 А на 35 °C |
|---|
| Тип защиты | Автоматический выключатель: Compact NSX400 |
|---|
| Дополнительное оборудование | автоматический выключатель заказывается отдельно
Трансформатор тока заказывается отдельно |
|---|
| Способ крепления | Встроенный с фиксированной полярностью |
|---|
| Полярность ответвительной коробки | 3L+N+PE |
|---|
| Цвет | Белый (RAL 9001) |
|---|
| Дополнительная информация |
|---|
| Область применения продукта | Среднее распределение электроэнергии |
|---|
| [Ue] номинальное рабочее напряжение | 400 В в зависимости от защитного устройства
500 В в зависимости от защитного устройства |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6,8 кВ |
|---|
| [Ui] номинальное напряжение изоляции | 400 В зависимости от защитного устройства
500 В в зависимости от защитного устройства |
|---|
| Частота сети | 50/60 Гц |
|---|
| Тип управления | Удлиненная поворотная ручка |
|---|
| Электрическое соединение | Обжимной наконечник - ISO50 240 мм² гибкий
Обжимной наконечник - ISO50 240 мм² жесткий |
|---|
| сторона открывания дверей/крышки | Правый |
|---|
| Режим выключения блока ответвления | Открыванием дверцы |
|---|
| Количество отверстий | 2 отверстия для сальниковая пластина FL21 |
|---|
| Стандарты | МЭК 61439-6
МЭК 61439-1 |
|---|
| Материал корпуса | Металл |
|---|
| Ширина | 732 мм |
|---|
| Глубина | 350 мм |
|---|
| глубина (при открытой дверце) | 976,5 мм |
|---|
| Высота | 438 мм |
|---|
| Масса нетто | 20 кг |
|---|
| Окружающая среда |
|---|
| Система заземления | TT
TN-S
ИТ |
|---|
| Степень защиты | IP55 в соответствии с МЭК 60529 |
|---|
| Степень ударозащиты | IK08 в соответствии с МЭК 62262 |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 35,0 см |
|---|
| Ширина 1 упаковки | 44,0 см |
|---|
| Длина 1 упаковки | 73,5 см |
|---|
| Вес 1 упаковки | 21,0 кг |
|---|
| Тип 2 упаковки | P12 |
|---|
| Количество единиц в 2 упаковке | 4 |
|---|
| Высота 2 упаковки | 95,0 см |
|---|
| Ширина 2 упаковки | 80,0 см |
|---|
| Длина 2 упаковки | 120,0 см |
|---|
| Вес 2 упаковки | 92,0 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
