| Серия продукта | Canalis |
|---|
| Совместимость серии | Canalis (KT) шинопровод
Canalis (KS) шинопровод |

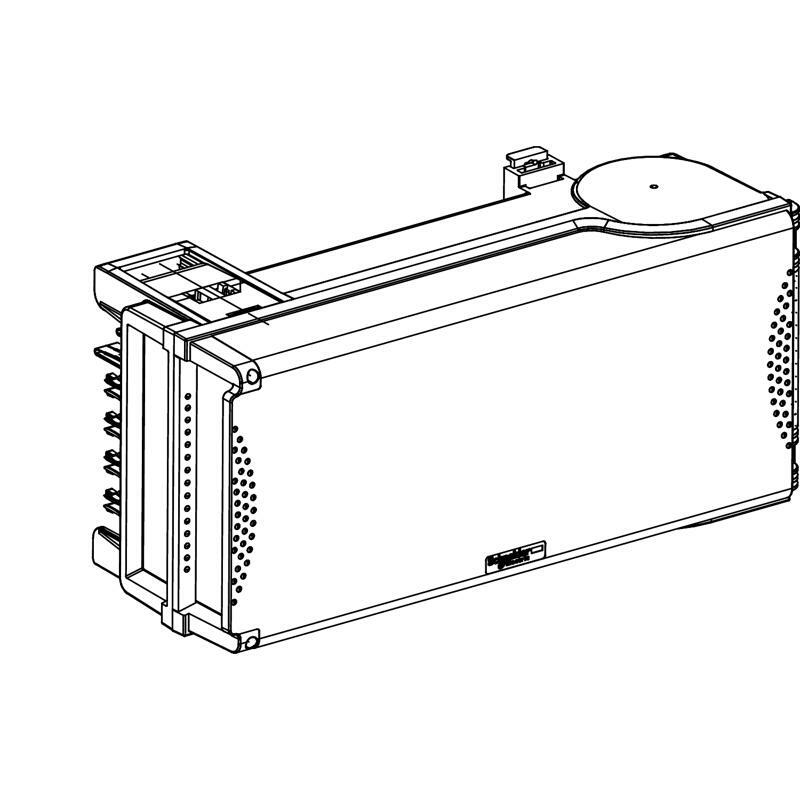

| Тип изделия или компонента | Ответвитель |
|---|
| busbar trunking compatibility | Canalis KS шинопроводвстроенный
Canalis KT шинопровод с KS тип встроенный |
|---|
| [Ie] номинальный рабочий ток | 63 А на 35 °C |
|---|
| protection type | предохранитель изолятор: Диафрагменные предохранитель , размер E33 в соответствии с DIN |
|---|
| Дополнительное оборудование | предохранитель заказывается отдельно |
|---|
| способ крепления | Встроенный с фиксированной полярностью |
|---|
| Полярность ответвительной коробки | 3L+PEN |
|---|
| Цвет | Белый (RAL 9001) |
|---|
| Дополнительная информация |
|---|
| Область применение продукта | Среднее распределение электроэнергии |
|---|
| [Ue] номинальное рабочее напряжение | 230...690 В в зависимости от защитного устройства |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6,8 кВ |
|---|
| [Ui] номинальное напряжение изоляции | 500 В зависимости от защитного устройства |
|---|
| Частота сети | 50/60 Гц |
|---|
| Электрическое соединение | Кабельный зажим клемма - ISO63 25 мм² гибкий
Кабельный зажим клемма - ISO63 25 мм² жесткий |
|---|
| door/cover opening side | Правый |
|---|
| Режим выключения блока ответвления | Открыванием дверцы |
|---|
| Стандарты | МЭК 61439-1
МЭК 61439-6 |
|---|
| Материал корпуса | Пластик |
|---|
| Ширина | 44 мм |
|---|
| Глубина | 128 мм |
|---|
| depth (door open) | 545,5 мм |
|---|
| Высота | 202 мм |
|---|
| Масса нетто | 2,4 кг |
|---|
| Окружающая среда |
|---|
| Система заземления | TN-C |
|---|
| Степень защиты | IP55 в соответствии с МЭК 60529 |
|---|
| Степень ударозащиты | IK08 в соответствии с МЭК 62262 |
|---|
| Упаковка единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 19,200 см |
|---|
| Ширина 1 упаковки | 24,500 см |
|---|
| Длина 1 упаковки | 45,400 см |
|---|
| Вес 1 упаковки | 3,483 кг |
|---|
| Тип 2 упаковки | P12 |
|---|
| Количество единиц в 2 упаковке | 23 |
|---|
| Высота 2 упаковки | 80,000 см |
|---|
| Ширина 2 упаковки | 80,000 см |
|---|
| Длина 2 упаковки | 120,000 см |
|---|
| Вес 2 упаковки | 108,000 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
