- Контактные площадки ВН и НН
- Устройство ПБВ
- Колеса для продольного и поперечного перемещения
- Подъемные рым-болты
- Выводы для заземления
- Заводская табличка
- Термодатчик PT100
- Реле контроля температуры T-154
Дополнительная комплектация
- Блок управления и защиты вентиляторов
- Комплект вентиляторов для принудительного охлаждения
- Антивибрационные опоры
- Защитный кожух IP31

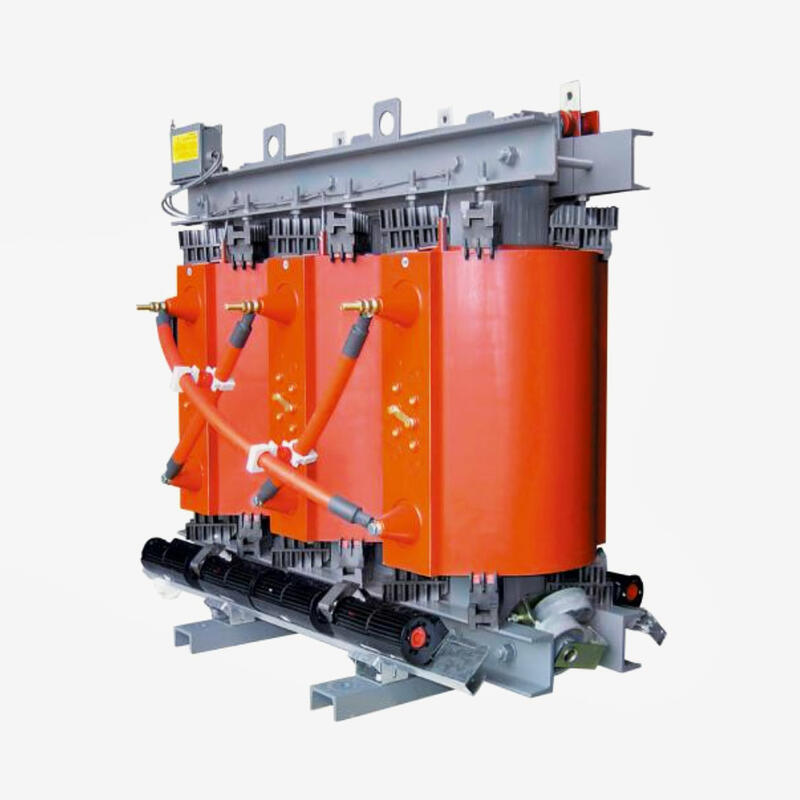

Тип трансформатора: cиловой сухой трансформатор
Материал обмотки ВН: алюминий, залитый эпоксидной смолой в вакууме
Номинальная мощность: 2000
Материал обмотки НН: алюминий и изоляционные материалы, пропитанные эпоксидной смолой в вакууме
Серия: HF, ЕР, ЕСО
Степень защиты корпуса: IP00
Тип: понижающий / повышающий
Климатическое исполнение и класс окружающей среды: E3 - C2 - F1
Номинальная частота: 50 Гц
Класс изоляции ВН: 12 кВ (до 24 кВ)
Номинальное напряжение обмотки ВН: 6 000 В, 10 000 В, 35 000 В (другие – по запросу)
Высота установки над уровнем моря, м: 1000
Номинальное напряжение обмотки НН: 231 В, 400 В, 690 В (другие – по запросу)
Окружающая температура: < 40°C
Диапазон регулирования: ± 2 x 2,5%
Группа соединения обм. (МЭК): Yyn0, или Dyn11, или Dyn5 (другие – по запросу)
Охлаждение: естественное
Категория применения: в помещении
