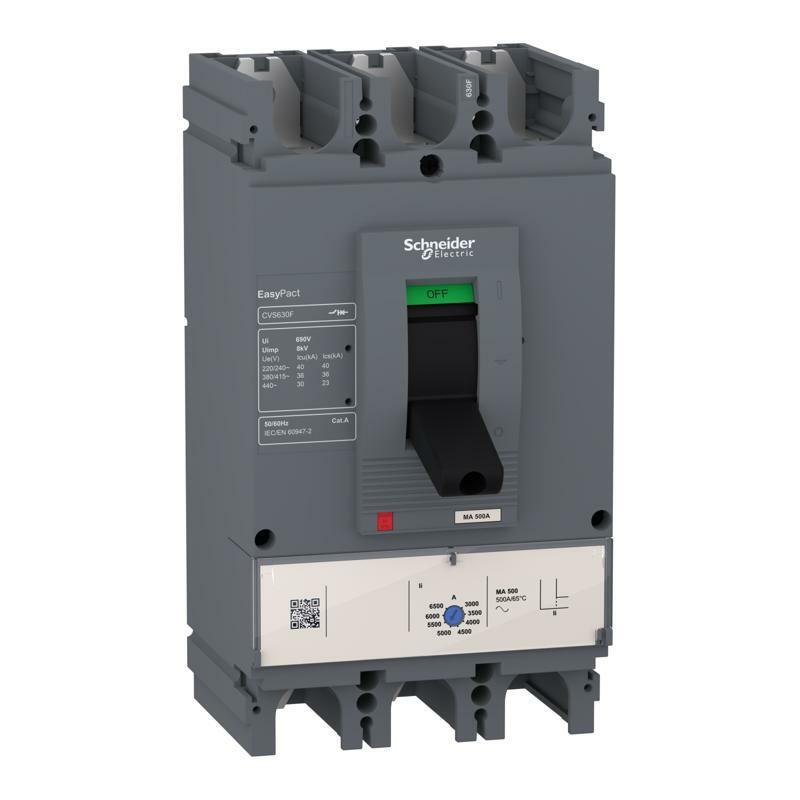

Авт. выключатель Easypact Cvs630F Ma500 3P3D
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | EasyPact |
| Название продукта | EasyPact CVS |
| Название устройства | CVS630F |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Двигатель |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3D |
| Защита от утечек тока на землю (дополняет | Отсутствует |
| [In] номинальный ток | 500 А на 40 °C |
| Тип сети | Переменный ток |
| Категория применения | Категория A |
| [Icu] Отключающая способность | 40 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 36 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 30 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Наименование расцепителя | MA |
| Технология расцепителя | Магнитный |
| Номинал расцепителя | 500 А на 40 °C |
| Тип защиты | Защита от короткого замыкания (магнитная) |
| Дополнительная информация | |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ в соответствии с МЭК 60947-2 |
| Частота сети | 50/60 Гц |
| Код отключающей способности | F |
| [Ics] номинальная рабочая способность отключения | 40 кА на 220/240 В переменный ток 50/60 Гц соответственно к МЭК 60947-2 36 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 23 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 15000 циклов |
| Электрическая износостойкость | 4000 циклов 415 В In в соответствии с МЭК 60947-2 |
| Тип управления | Переключатель |
| Диапазон уставок защиты от короткого зам | Регулируемый |
| [Isd] уставки тока срабатывания при коротком | 6...13 x In |
| Диапазон вставок мгновенной защиты Ii | Регулируемый |
| Уставка тока мгновенного срабатывания | 6. ..13 x In |
| Индикатор положения контакта | Да |
| Способ крепления | Фиксация |
| Монтажная опора | Задняя панель |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Клеммы подключения | Винтовое соединение |
| Шаг подключения | 45 мм |
| Код совместимости | CVS630 |
| Ширина | 140 мм |
| Глубина | 110 мм |
| Высота | 255 мм |
| Масса нетто | 5,2 кг |
| Окружающая среда | |
| Стандарты | EN 60947-2 МЭК 60947-2 |
| Сертификация изделия | GOST IEC |
| Класс защиты от поражения электрическим стру | Класс II |
| Степень загрязнения | 3 в соответствии с МЭК 60664- 1 |
| Степень защиты | IP40 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -50…85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 16,0 см |
| Ширина 1 упаковки | 24,4 см |
| Длина 1 упаковки | 30,0 см |
| Вес 1 упаковки | 6,039 кг |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 2 |
| Высота 2 упаковки | 30 см |
| Ширина 2 упаковки | 30 см |
| Длина 2 упаковки | 40 см |
| Вес 2 упаковки | 12,078 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
