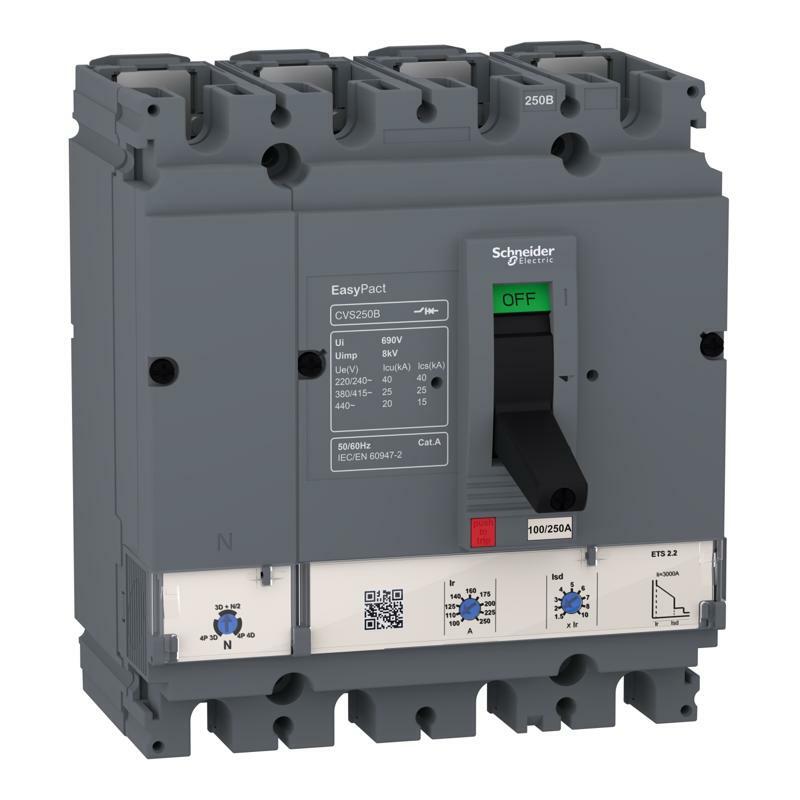

Circuit breaker EasyPact Cvs250B, 25 kA at 415 VAC, ETS 2.2, 250A, 4P
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | EasyPact |
| Название продукта | EasyPact CVS |
| Название устройства | CVS250B |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Распределение |
| Описание полюсов | 4P |
| Описание защищенных полюсов | 3D 3D + N/2 4D |
| Защита от утечек тока на землю (дополняет | Отсутствует |
| [In] номинальная ток | 250 А на 40 °C |
| Тип сети | Переменный ток |
| Категория применения | Категория A |
| [Icu] Отключающая способность | 40 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 20 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Наименование расцепителя | ETS 2.2 |
| Технология расцепителя | Электронный |
| Тип защиты | Защита от короткого замыкания с фикс. выдержкой времени Защита от перегрузки (продолжительное время) Мгновенная защита от короткого замыкания |
| Дополнительная информация | |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ в соответствии с МЭК 60947-2 |
| Частота сети | 50/60 Гц |
| Код отключающей способности | B |
| [Ics] номинальная рабочая способность отключения | 15 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 40 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Положение нейтрали | Слева |
| Механическая износостойкость | 20000 циклов |
| Электрическая износостойкость | 10000 циклов 415 В In соответственно к МЭК 60947-2 |
| Тип управления | Переключатель |
| Уставка защиты нейтрали | Без защиты (3D) |
| Уставка тока Ir защиты с длительной выдержкой | Регулируемое 9 настроек |
| Диапазон длительной задержки срабатывания | 100...250 A |
| Настройка длительной выдержки времени | Фиксированный |
| [tr] регулируемая уставка времени защиты от пер | 11 с на 7.2 x Ir 16 с на 6 x Ir 400 с на 1.5 x Ir |
| Диапазон уставок защиты от короткого зам | Регулируемый 9 настроек |
| [Isd] уставки тока срабатывания при коротком | 1.5...10 x Ir |
| Тип регулировки кратковременной выдержки время | Фиксированный |
| [tsd] диапазон регулирования кратковременной вит | 0,02 с |
| Диапазон вставок мгновенной защиты Ii | Фиксированные |
| Уставка тока мгновенного срабатывания | 3000 A |
| Индикатор положения контакта | Да |
| Способ крепления | Фиксация |
| Монтажная опора | Задняя панель |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Клеммы подключения | Винтовое соединение |
| Шаг подключения | 35 мм |
| Код совместимости | CVS250 |
| Ширина | 140 мм |
| Глубина | 86 мм |
| Высота | 161 мм |
| Масса нетто | 3,19 кг |
| Окружающая среда | |
| Стандарты | EN 60947-2 МЭК 60947-2 |
| Сертификация изделия | CCC CB |
| Класс защиты от поражения электрическим стру | Класс II |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Степень защиты | IP40 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собер | -50…85 °C |
| Упаковочная единица | |
| Тип 1 упаковка | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 16,1 см |
| Ширина 1 упаковки | 14 см |
| Длина 1 упаковки | 8,6 см |
| Вес 1 упаковки | 2,85 кг |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 6 |
| Высота 2 упаковки | 30 см |
| Ширина 2 упаковки | 30 см |
| Длина 2 упаковки | 40 см |
| Вес 2 упаковки | 17,1 кг |
