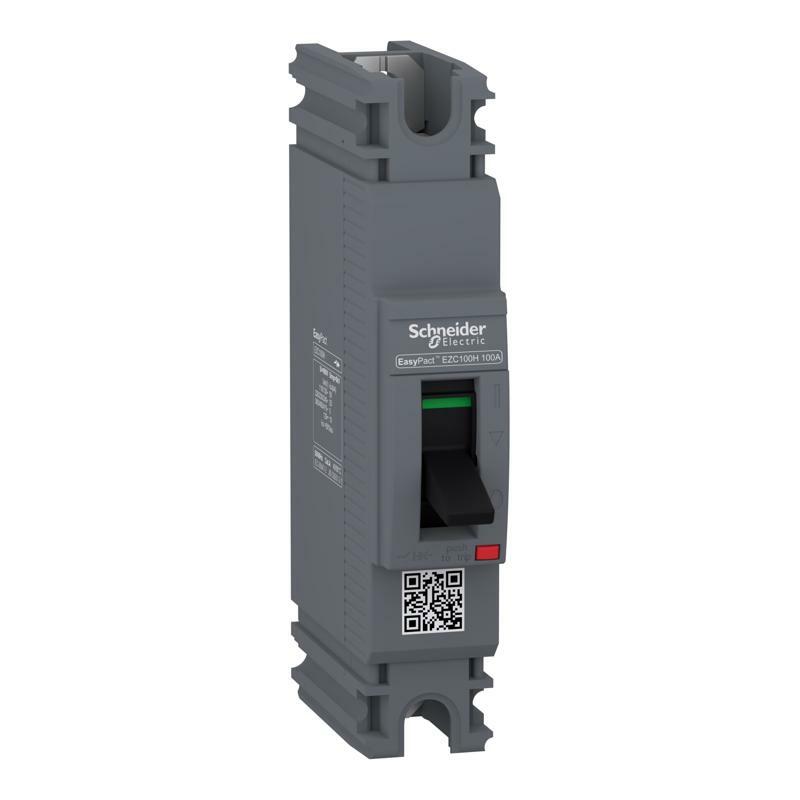

Авт. выкл. Easypact Ezc100H 1P 25ка 40A
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | EasyPact |
| Тип изделия или компонента | Автоматический выключатель |
| Название устройства | Easypact EZC100H |
| Наименование автоматического выключателя | Easypact EZC100H |
| Область применения продукта | Распределение |
| Описание полюсов | 1P |
| Описание защищенных полюсов | 1t |
| Тип сети | ПОСТОЯННЫЙ ТОК Переменный ток |
| Частота сети | 50/60 Гц |
| [In] номинальный ток | 40 А на 40 °C |
| [Ui] номинальное напряжение изоляции | 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-2 |
| [Ue] номинальное рабочее напряжение | 125 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Код отключающей способности | H |
| Отключающая способность | 10 кА Icu на 125 В ПОСТОЯННЫЙ ТОК 1P в соответствии с МЭК 60947-2 25 кА Icu на 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947 -2 5 кА Icu на 380 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 5 кА Icu на 400...415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 110...130 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Ics] номинальная рабочая способность отключен | 5 кА на 125 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 12,5 кА на 220/230/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА на 110/130 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 2,5 кА на 380 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 2,5 кА на 400 /415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| Наименование расцепителя | TM-D |
| Технология расцепителя | Тепломагнитный |
| Номинал расцепителя | 40 А на 50° C |
| Тип защиты | Защита от короткого замыкания Защита от перегрузки |
| Степень загрязнение | 3 в соответствии с МЭК 60664-1 3 в соответствии с МЭК 947-1 |
| Дополнительная информация | |
| Тип управления | Переключатель |
| Способ крепления | Фиксация |
| Монтажная опора | Задняя панель |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Механическая износостойкость | 8500 циклов |
| Электрическая износостойкость | Категория A: 1500 циклов 415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Шаг подключения | 25 мм |
| Местная сигнализация | Прямая индикация положения контакта |
| Уставка защиты нейтрали | Без защиты |
| Защита от утечки тока на землю | Отсутствует |
| Высота | 130 мм |
| Ширина | 25 мм |
| Глубина | 60 мм |
| Окружающая среда | |
| Стандарты | JIS C8201-2-2 МЭК 60947-1 GB/T 14048.2 МЭК 60947-2 |
| Степень защиты | IP20 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для сохра | -35…85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 3,2 см |
| Ширина 1 упаковки | 9,5 см |
| Длина 1 упаковки | 13,8 см |
| Вес 1 упаковки | 338,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 32 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 11,215 кг |
| Тип 3 упаковки | P12 |
| Количество единиц в 3 упаковки | 1024 |
| Высота 3 упаковки | 75 см |
| Ширина 3 упаковки | 120 см |
| Длина 3 упаковки | 80 см |
| Вес 3 упаковки | 371 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
