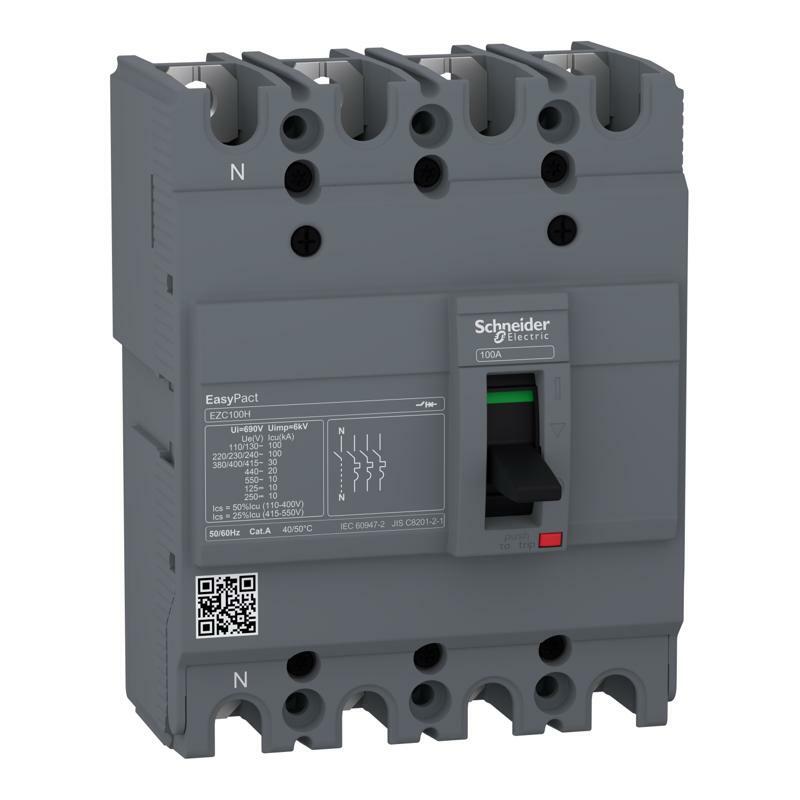

Авт. выкл. Easypact Ezc100H 4P 30ка 30А
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | EasyPact |
| Тип изделия или компонента | Автоматический выключатель |
| Название устройства | Easypact EZC100H |
| Наименование автоматического выключателя | Easypact EZC100H |
| Область применения продукта | Распределение |
| Описание полюсов | 4P |
| Описание защищенных полюсов | 3t |
| Тип сети | ПОСТОЯННЫЙ ТОК Переменный ток |
| Частота сети | 50/60 Гц |
| [In] номинальный ток | 30 А на 40 °C |
| [Ui] номинальное напряжение изоляции | 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-2 |
| [Ue] номинальное рабочее напряжение | 550 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 250 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 |
| Код отключающей способности | H |
| Отключающая способность | 10 кА Icu на 125 В ПОСТОЯННЫЙ ТОК 1P в соответствии с МЭК 60947-2 10 кА Icu на 250 В ПОСТОЯННЫЙ ТОЧ 2P в соответствии с МЭК 60947-2 кА Icu на 550 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 кА Icu на 110...130 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 20 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 30 кА Icu на 380 ...400 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 30 кА Icu на 415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Ics] номинальная рабочая способность отключен | 5 кА на 125 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 5 кА на 250 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 5 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 2,5 кА на 550 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 15 кА на 380. ..400 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА на 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2<5 /50 кА на 110. ..130 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 7,5 кА на 415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Соответствие требованиям по изоляции | Да в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| Наименование расцепителя | TM-D |
| Технология расцепителя | Тепломагнитный |
| Номинал расцепителя | 30 А на 50 °C |
| Тип защиты | Защита от короткого замыкания Защита от перегрузки |
| Степень загрязнения | 3 в соответствии с МЭК 60947 |
| Дополнительная информация | |
| Тип управления | Переключатель |
| Способ крепления | Фиксация |
| Монтажная опора | Задняя панель |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Механическая износостойкость | 8500 циклов |
| Электрическая износостойкость | Категория A: 1500 циклов 415 В переменный ток 50/60 Гц в соответствии с МЭК 60947 -2 |
| Шаг подключения | 25 мм |
| Местная сигнализация | Прямая индикация положения контакта |
| Уставка защиты нейтрали | Без защиты |
| Защита от утечки тока на землю | Отсутствует |
| Высота | 130 мм |
| Ширина | 100 мм |
| Глубина | 60 мм |
| Окружающая среда | |
| Стандарты | МЭК 60947-2 МЭК 60947-1 GB/T 14048.2 JIS C8201- 2-2 |
| Степень защиты | IP20 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с EN 50102 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собир | -35…85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 9,0 см |
| Ширина 1 упаковки | 14,0 см |
| Длина 1 упаковки | 11,0 см |
| Вес 1 упаковки | 1,018 кг |
| Тип 2 упаковки | S02 |
| Количество единиц во 2 упаковке | 9 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 9,582 кг |
| Тип 3 упаковки | P12 |
| Количество единиц в 3 упаковке | 288 |
| Высота 3 упаковки | 75 см |
| Ширина 3 упаковки | 120 см |
| Длина 3 упаковки | 80 см |
| Вес 3 упаковки | 319 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
