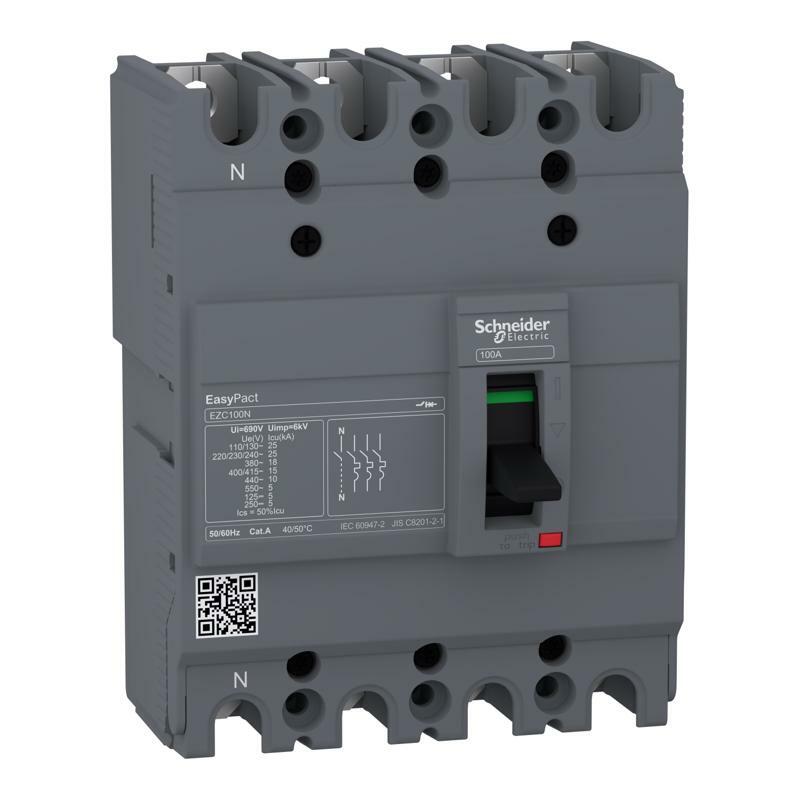

Авт. выкл. Easypact Ezc100N 4P 15ка 50А
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | EasyPact |
| Тип изделия или компонента | Автоматический выключатель |
| Название устройства | Easypact EZC100N |
| Наименование автоматического выключателя | Easypact EZC100N |
| Область применения продукта | Распределение |
| Описание полюсов | 4P |
| Описание защищенных полюсов | 3t |
| Тип сети | ПОСТОЯННЫЙ ТОК Переменный ток |
| Частота сети | 50/60 Гц |
| [In] номинальный ток | 50 А на 40 °C |
| [Ui] номинальное напряжение изоляции | 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-2 |
| [Ue] номинальное рабочее напряжение | 550 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 250 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 |
| Код отключающей способности | N |
| Отключающая способность | 10 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА Icu на 110...130 В переменный ток 50/60 Гц соответственно к МЭК 60947-2 25 кА Icu на 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 5 кА Icu на 125 В ПОСТОЯННЫЙ ТОК 1P в соответствии с МЭК 60947-2 5 кА Icu на 250 В ПОСТОЯННЫЙ ТОК 2P в соответствии с МЭК 60947-2 5 кА Icu на 550 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 15 кА Icu на 415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 18 кА Icu на 380...400 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Ics] номинальная рабочая способность отключен | 5 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 2,5 кА на 125 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 2,5 кА на 250 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 2,5 кА на 550 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 12 ,5 кА на 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 12,5 кА на 110...130 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 9 кА на 380...400 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 7,5 кА на 415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| Наименование расцепителя | TM-D |
| Технология расцепителя | Тепломагнитный |
| Номинал расцепителя | 50 А на 50 °C |
| Тип защиты | Защита от перегрузки Защита от короткого замыкания |
| Степень загрязнения | 3 в соответствии с МЭК 60947 |
| Дополнительная информация | |
| Тип управления | Переключатель |
| Способ крепления | Фиксация |
| Монтажная опора | Задняя панель |
| Верхнее соединение | Фронтальное |
| Соединение с нижней стороны | Фронтальное |
| Механическая износостойкость | 8500 циклов |
| Электрическая износостойкость | Категория A: 1500 циклов 415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Шаг подключения | 25 мм |
| Местная сигнализация | Прямая индикация положения контакта |
| Уставка защиты нейтрали | Без защиты |
| Защита от утечки тока на землю | Отсутствует |
| Высота | 130 мм |
| Ширина | 100 мм |
| Глубина | 60 мм |
| Окружающая среда | |
| Стандарты | МЭК 60947-2 JIS C8201-2-2 МЭК 60947-1 GB/T 14048.2 |
| Степень защиты | IP20 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с EN 50102 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -35…85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 9,5 см |
| Ширина 1 упаковки | 11,0 см |
| Длина 1 упаковки | 14,0 см |
| Вес 1 упаковки | 988,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 9 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 9,274 кг |
| Тип 3 упаковки | P06 |
| Количество единиц в 3 упаковке | 144 |
| Высота 3 упаковки | 75 см |
| Ширина 3 упаковки | 60 см |
| Длина 3 упаковки | 80 см |
| Вес 3 упаковки | 157 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
