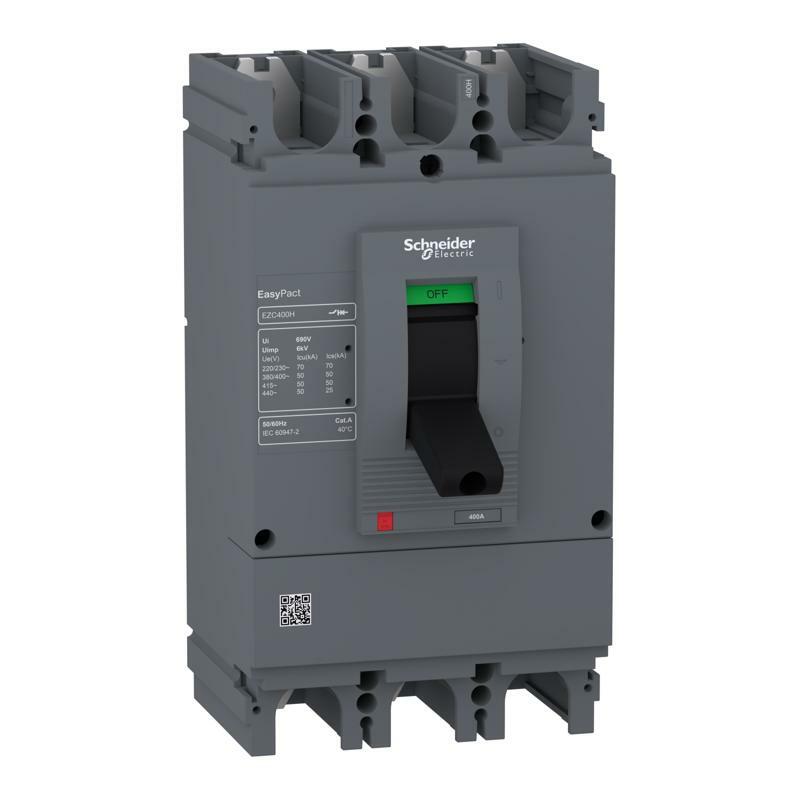

Авт. выкл. Easypact Ezc400H 3P3D 50ка 320А
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | EasyPact |
| Тип изделия или компонента | Автоматический выключатель |
| Название устройства | Easypact EZC400H |
| Наименование автоматического выключателя | Easypact EZC400H |
| Область применения продукта | Распределение |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3t |
| Тип сети | Переменный ток ПОСТОЯННЫЙ ТОЧ |
| Частота сети | 50/60 Гц |
| [In] номинальный ток | 400 А на 40 °C |
| [Ui] номинальное напряжение изоляции | 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-2 |
| [Ue] номинальное рабочее напряжение | 250 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Код отключающей способности | H |
| Отключающая способность | 50 кА Icu на 380 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947- 2 70 кА Icu на 220/230 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Ics] номинальная рабочая способность отключения | 25 кА на 380 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА на 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 35 кА на 220/230 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| Наименование расцепителя | TM-D |
| Технология расцепителя | Тепломагнитный |
| Номинал расцепителя | 320 А на 50 °C |
| Тип защиты | Защита от перегрузки Защита от короткого замыкания |
| Степень загрязнения | 3 в соответствии с МЭК 60947 |
| Дополнительная информация | |
| Тип управления | Переключатель |
| Способ крепления | Фиксация |
| Монтажная опора | Задняя панель |
| Верхнее соединение | Фронтальное |
| Соединение с нижней стороны | Фронтальный |
| Механическая износостойкость | 10000 циклов |
| Электрическая износостойкость | Категория A: 3000 циклов 415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Шаг подключения | 45 мм |
| Местная сигнализация | Прямая индикация положения контакта |
| Индикатор положения контакта | Да |
| Токе срабатывания электромагнитного ро | 4000 А |
| Уставка защиты нейтрали | Без защиты |
| Уставка тока Ir защиты с длительной выдержкой | Фиксированный |
| Настройка длительной выдержки времени | Фиксированный |
| Защита от утечки тока на землю | Отсутствует |
| Высота | 255 мм |
| Ширина | 185 мм |
| Глубина | 140 мм |
| Масса нетто | 6,4 кг |
| Количество в одном комплекте | 1 единица |
| Цвет | Черный |
| Окружающая среда | |
| Стандарты | МЭК 60947-2 GB/T 14048.2 МЭК 60947-1 JIS C8201-2-2 |
| Степень защиты | IP20 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с EN 50102 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -35…85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 15,0 см |
| Ширина 1 упаковки | 16,0 см |
| Длина 1 упаковки | 29,0 см |
| Вес 1 упаковка | 5,231 кг |
| Тип 2 упаковки | S04 |
| Количество единиц в 2 упаковке | 3 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 40,0 см |
| Длина 2 упаковки | 60,0 см |
| Вес 2 упаковки | 16,459 кг |
| Тип 3 упаковки | PAL |
| Количество единиц в 3 упаковке | 36 |
| Высота 3 упаковки | 80 ,0 см |
| Ширина 3 упаковки | 120,0 см |
| Длина 3 упаковки | 36,0 см |
| Вес 3 упаковки | 208,0 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
