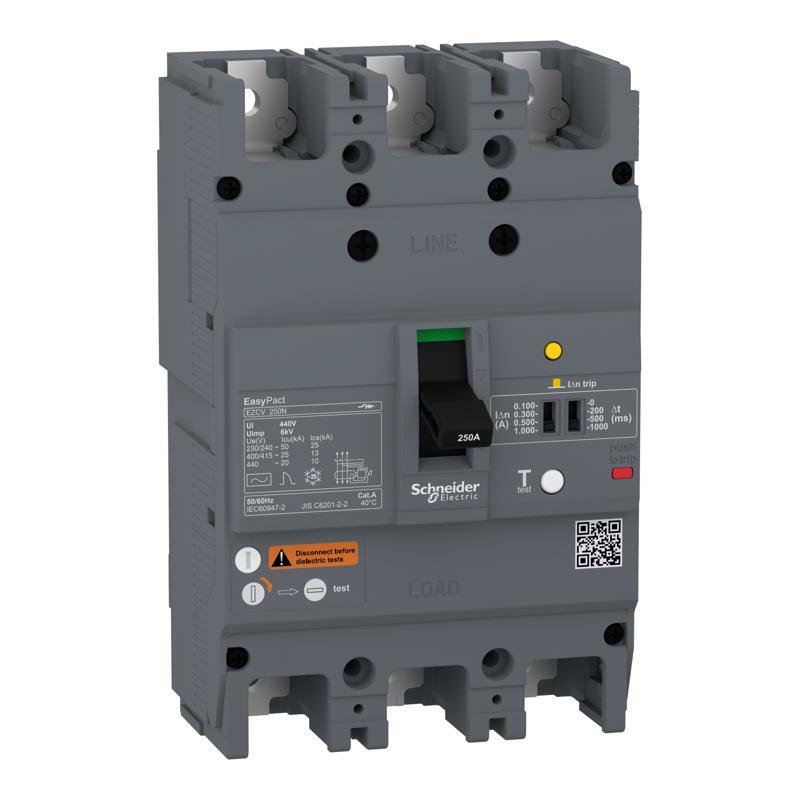

Авт. выкл. Easypact Ezcv250N 3P3T 25ка 250А
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | EasyPact |
| Тип изделия или компонента | Автоматический выключатель |
| Название устройства | Easypact EZCV250N |
| Наименование автоматического выключателя | Easypact EZCV250N |
| Область применения продукта | Распределение |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3t |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| [In] номинальный ток | 250 А на 40 °C |
| [Ui] номинальное напряжение изоляции | 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947 -2 |
| [Ue] номинальное рабочее напряжение | 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Код отключающей способности | N |
| Отключающая способность | 20 кА Icu на 440 В переменный ток 50 /60 Гц в соответствии с МЭК 60947-2 85 кА Icu на 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА Icu на 380...415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Ics] номинальная рабочая способность отключен | 10 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 42,5 кА на 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 12,5 кА на 380...415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| Наименование расцепителя | TM-D |
| Технология расцепителя | Тепломагнитный |
| Номинал расцепителя | 250 А на 40 °C |
| Тип защиты | Защита от короткого замыкания Защита от утечек тока на землю Защита от перегрузки |
| Степень загрязнения | 3 в соответствии с МЭК 60947 |
| Дополнительная информация | |
| Тип управления | Переключатель |
| Способ крепления | Фиксация |
| Монтажная опора | Задняя панель |
| Верхнее соединение | Фронтальный |
| Соединения с нижней стороны | Фронтальный |
| Механическая износостойкость | 10000 циклов |
| Электрическая износостойкость | Категория A: 5000 циклов 415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Шаг подключения | 35 мм |
| Местная сигнализация | Прямая индикация положения контакта |
| Уставка защиты нейтрали | Без защиты |
| Защита от утечки тока на землю | С |
| Высота | 165 мм |
| Ширина | 105 мм |
| Глубина | 68 мм |
| Окружающая среда | |
| Стандарты | JIS C8201-2-2 МЭК 60947-1 МЭК 60947-2 GB/T 14048.2 |
| Степень защиты | IP20 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с EN 50102 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -35… 85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 11,4 см |
| Ширина 1 упаковки | 11,3 см |
| Длина 1 упаковки | 18 см |
| Вес 1 упаковки | 1,9 кг |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 8 |
| Высота 2 упаковки | 30 см |
| Ширина 2 упаковки | 30 см |
| Длина 2 упаковки | 40 см |
| Вес 2 упаковки | 15,687 кг |
| Тип 3 упаковки | PAL |
| Количество единиц в 3 упаковке | 128 |
| Высота 3 упаковки | 72 см |
| Ширина 3 упаковки | 125 см |
| Длина 3 упаковки | 128 см |
| Вес 3 упаковки | 243,2 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
