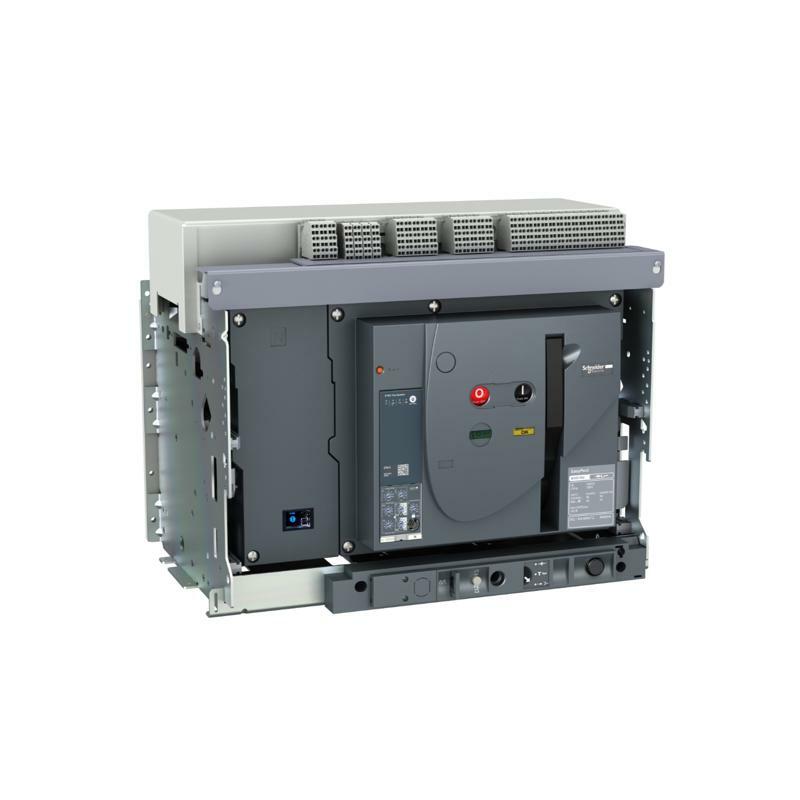

Авт. выкл. Mvs2000А 50ка 3Рetv6 240В АС ВЫК
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | EasyPact |
| Название продукта | MVS20N |
| Название устройства | MVS20N |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Распределение |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3P 3d |
| [In] номинальный ток | 2000 А на 40 °C |
| Тип сети | Переменный ток |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Код отключающей способности | N |
| Соответствие требованиям по изоляции | Да в соответствии с МЭК 60947-2 |
| Категория применения | Категория B |
| Наименование расцепителя | ETV6G |
| Технология расцепителя | Электронный |
| Номинал расцепителя | 2000 А |
| Дополнительная информация | |
| Частота сети | 50/60 Гц |
| Тип управления | С электрическим приводом |
| Способ крепления | Выдвижной |
| Монтажная опора | Опорная плита Рейка |
| Положение соединения | Вертикальный Горизонтальный |
| Место подключения | Задняя часть |
| [Ui] номинальное напряжение изоляции | 1000 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 12 кВ в соответствии с МЭК 60947 -2 |
| Номинал ТТ автоматического выключателя | 2000 А |
| Отключающая способность | 50 кА Icu на 220...440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Ics] номинальная рабочая способность отключен | 50 кА (Ics) на 220...440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 20000 циклов (с техническим обслуживанием) в соответствии с МЭК 60947-2 10000 циклов (без технического обслуживания) в соответствии с МЭК 60947-2 |
| Электрическая износостойкость | Категория B: 6000 циклов 440 В переменный ток 50/60 Гц без технического обслуживания в соответствии с МЭК 60947-2 |
| Шаг подключения | 115 мм без разбрасывателя |
| Индикатор положения контакта | Да |
| [Icm] номинальная наибольшая включающая способность | 105 кА (Icm) на 220...440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Icw] номинальный кратковременно допустимый ст | 50 кА (1 с) на 220...440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 42 кА (1 с) на 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА (3 с) на 440/690 В переменный ток 50 /60 Гц в соответствии с МЭК 60947-2 |
| Функции устройства защитного отключения | LSIG |
| Тип защиты | Защита от перегрузки (продолжительное время) Защита от короткого замыкания Мгновенная защита от короткого замыкания Замыкание на землю |
| Индикация неисправности | Перегрузка Краткое замыкание Внутренняя неисправность Замыкание на землю |
| Уставка тока Ir защиты с длительной выдержкой | Регулируемое 9 настроек |
| Диапазон длительной задержки срабатывания | 0,4...1 x In |
| Настройка длительной выдержки времени | Регулируемое 9 настроек |
| [tr] регулируемая уставка времени защиты от пер | 0,5…24 с на 6 x Ir |
| Диапазон уставок защиты от короткого зам | Регулируемый 9 настроек |
| [Isd] уставки тока срабатывания при коротком | 1.5...10 x Ir |
| Тип регулировки кратковременной выдержки время | Регулируемый 5 настроек |
| [tsd] диапазон регулировки кратковременной вит | 100…400 мс |
| Диапазон вставок мгновенной защиты Ii | Регулируемое 9 настроек |
| Уставка тока мгновенного срабатывания | Отключить 2...15 x In |
| Регулировка уставки защиты от замыкания | Регулируемый 9 настроек |
| Тип регулировки времени задержки при замыкании | 5 рег. настроек |
| [tg] диапазон регулировки времени задержки при с | 100…400 мс |
| [ Ig] диапазон вставок защиты от замыкания н | 500...1200 A |
| Логическая селективность ZSI | С |
| Тип дисплея | Цифровой дисплей |
| Тип измерения | Напряжение |
| Номинальный диапазон датчика тока | 400/2000 A |
| Максимальное время отключения | 25 мс |
| Максимальное время срабатывания на закрытие | 70 мс |
| Высота | 439 мм |
| Ширина | 441 мм |
| Глубина | 395 мм |
| Масса нетто | 70 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947-2 |
| Сертификация изделия | CCS GOST CCC IEC |
| Степень загрязнения | 4 в соответствии с МЭК 60664-1 |
| Степень защиты | IP40 |
| Рабочая температура окружающей среды | -5…70 °C |
| Температура воздуха для хранения | -40…85 °C без блока управления -25…85 °C с блоком управления |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 42,0 см |
| Ширина 1 упаковки | 35,0 см |
| Длина 1 упаковки | 50,0 см |
| Вес 1 упаковки | 38,0 кг |
| Гарантия | |
| Гарантия | 18 months |
