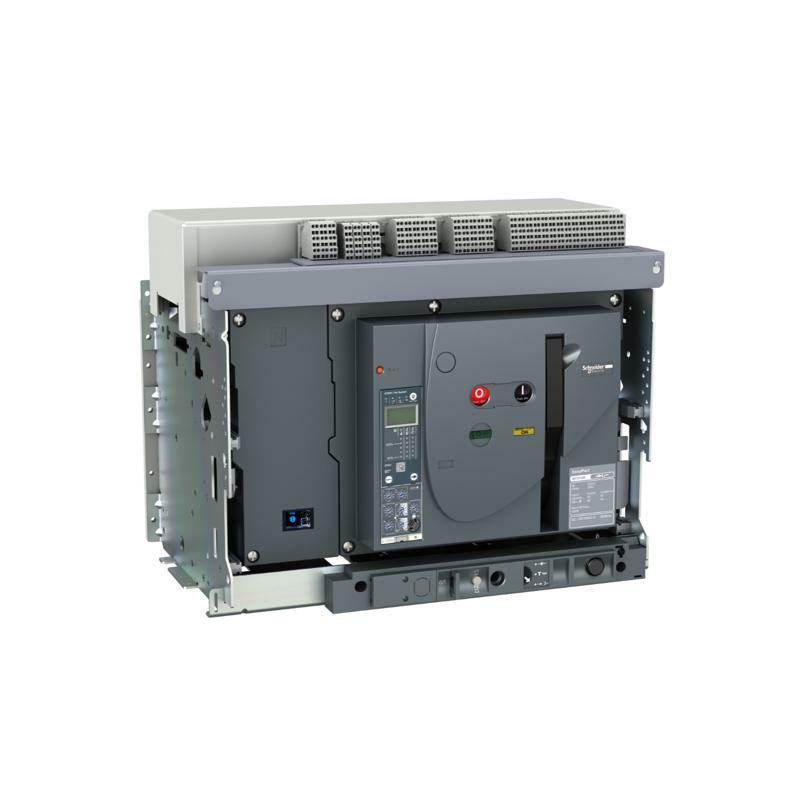

Circuit breaker, EasyPact MVS, 4 Poles, 1000A, 50kA, EDO, Etv5, drawout, электрический

Главная
Диапазон	EasyPact
Название продукта	MVS10N
Название устройства	MVS10N
Тип изделия или компонента	Автоматический выключатель
Область применения продукта	Распределение
Описание полюсов	4P
Описание защищенных полюсов	4P 4d
Положение нейтрали	Слева
[In] номинальный ток	1000 А на 40 °C
Тип сети	Переменный ток
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Код отключающей способности	N
Соответствие требованиям по изоляции	Да в соответствии с МЭК 60947-2
Категория применения	Категория B
Наименование расцепителя	ETV5S
Технология расцепителя	Электронный
Номинал расцепителя	1000 А
Дополнительная информация
Частота сети	50/60 Гц
Тип управления	С электрическим приводом
Способ крепления	Выдвижной
Монтажная опора	Опорная плита Рейка
Положение соединения	Вертикальный Горизонтальный
Место подключения	Задняя часть
[Ui] номинальное напряжение изоляции	1000 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Uimp] номинальное импульсное выдерживаемое напряжение	12 кВ в соответствии с МЭК 60947-2
Номинал ТТ автоматического выключателя	1000 А
Отключающая способность	50 кА Icu на 220...440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Ics] номинальная рабочая способность отключения	50 кА (Ics) на 220...440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Механическая износостойкость	20000 циклов (с техническим обслуживанием) в соответствии с МЭК 60947-2 10000 циклов (без технического обслуживания) в соответствии с МЭК 60947-2
Электрическая износостойкость	Категория B: 6000 циклов 440 В переменный ток 50/60 Гц без технического обслуживания в соответствии с МЭК 60947-2 Категория B: 4000 циклов 690 В переменный ток 50/60 Гц без технического обслуживания в соответствии с МЭК 60947-2
Шаг подключения	115 мм без разбрасывателя
Индикатор положения контакта	Да
[Icm] номинальная наибольшая включающая способность	105 кА (Icm) на 220...440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Icw] номинальный кратковременно допустимый ст	50 кА (1 с) на 220...440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 42 кА (1 с) на 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА (3 с) на 440/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Уставка защиты нейтрали	Без защиты (3D) 0.5 x Ir (3D + N/2) 1 x Ir (4D)
Функции устройства защитного отключения	LSI
Тип защиты	Защита от короткого замыкания Мгновенная защита от короткого замыкания />Защита от перегрузки (продолжительное время)
Индикация неисправности	Краткое замыкание Внутренняя неисправность Перегрузка
Уставка тока Ir защиты с длительной выдержкой	Регулируемое 9 настроек
Диапазон длительной задержки срабатывания	0,4...1 x In
Настройка длительной выдержки времени	Регулируемое 9 настроек
[tr] регулируемая уставка времени защиты от пер	0,5…24 с на 6 x Ir
Диапазон уставок защиты от короткого зам	Регулируемый 9 настроек
[Isd] уставки тока срабатывания при коротком	1.5...10 x Ir
Тип регулировки кратковременной выдержки время	Регулируемый 5 настроек
[tsd] диапазон регулировки кратковременной выдержки	100…400 мс
Диапазон вставок мгновенной защиты Ii	Регулируемое 9 настроек
Уставка тока мгновенного срабатывания	Отключить 2...15 x In
Логическая селективность ZSI	С
Тип дисплея	Цифровой дисплей
Тип измерения	Напряжение
Номинальный диапазон датчика тока	400/2000 A
Максимальное время отключения	25 мс
Максимальное время срабатывания на закрытие	70 мс
Высота	439 мм
Ширина	556 мм
Глубина	395 мм
Масса нетто	85 кг
Окружающая среда
Стандарты	МЭК 60947-2
Сертификация изделия	IEC CCC CCS GOST
Степень загрязнения	4 в соответствии с МЭК 60664-1
Степень защиты	IP40
Рабочая температура окружающей среды	-5…70 °C
Температура воздуха для хранения	-40…85 °C без блока управления -25…85 °C с блоком управления
Упаковочная единица
Тип 1 упаковки	PCE
Количество единиц в 1 упаковке	1
Высота 1 упаковки	42,0 см
Ширина 1 упаковки	35,0 см
Длина 1 упаковки	50,0 см
Вес 1 упаковки	38,0 кг
Гарантия
Гарантия	18 months
