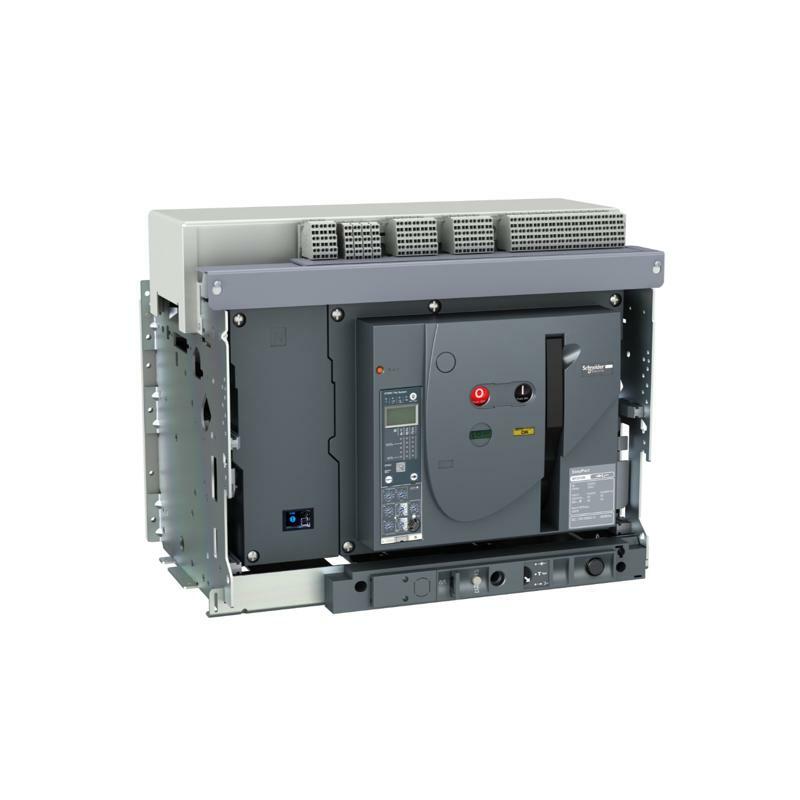

Circuit breaker, EasyPact MVS, 4 Poles, 2500A, 50kA, EDO, Etv2, drawout, электрический

• Экологическая эффективность продукта

Получить коммерческое предложение

Close modal

Получить коммерческое предложение

Ваше имя

Название компании

Номер телефона

Email

Мы свяжемся с Вами в рабочее время – с 8:30 по 17:30

Отправить

Особенности Характеристики

Главная
Диапазон	EasyPact
Название продукта	MVS25N
Название устройства	MVS25N
Тип изделия или компонента	Автоматический выключатель
Область применения продукта	Распределение
Описание полюсов	4P
Описание защищенных полюсов	4P 4d
Положение нейтрали	Слева
[In] номинальный ток	2500 А на 40 °C
Тип сети	Переменный ток
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Код отключающей способности	N
Соответствие требованиям по изоляции	Да в соответствии с МЭК 60947-2
Категория применения	Категория B
Наименование расцепителя	ETV2I
Технология расцепителя	Электронный
Номинал расцепителя	2500 А
Дополнительная информация
Частота сети	50/60 Гц
Тип управления	С электрическим приводом
Способ крепления	Выдвижной
Монтажная опора	Опорная плита Рейка
Положение соединения	Вертикальный Горизонтальный
Место подключения	Задняя часть
[Ui] номинальное напряжение изоляции	1000 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Uimp] номинальное импульсное выдерживаемое напряжение	12 кВ в соответствии с МЭК 60947-2
Номинал ТТ автоматического выключателя	2500 А
Отключающая способность	50 кА Icu на 220...440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Ics] номинальная рабочая способность отключения	50 кА (Ics) на 220...440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Механическая износостойкость	20000 циклов (с техническим обслуживанием) в соответствии с МЭК 60947-2 10000 циклов (без технического обслуживания) в соответствии с МЭК 60947-2
Электрическая износостойкость	Категория B: 5000 циклов 440 В переменный ток 50/60 Гц без технического обслуживания в соответствии с МЭК 60947-2 Категория B: 2500 циклов 690 В переменный ток 50/60 Гц без технического обслуживания в соответствии с МЭК 60947-2
Шаг подключения	115 мм без разбрасывателя
Индикатор положения контакта	Да
[Icm] номинальная наибольшая включающая способность	105 кА (Icm) на 220...440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Icw] номинальный кратковременно допустимый ст	50 кА (1 с) на 220...440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 42 кА (1 с) на 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА (3 с) на 440/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Уставка защиты нейтрали	Без защиты (3D) 0.5 x Ir (3D + N/2) 1 x Ir (4D)
Функции устройства защитного отключения	LI
Тип защиты	Мгновенная защита от короткого замыкания Защита от перегрузки (продолжительное время )
Индикация неисправности	Внутренняя неисправность Краткое замыкание Перегрузка
Уставка тока Ir защиты с длительной выдержкой	Регулируемое 9 настроек
Диапазон длительной задержки срабатывания	0,4...1 x In
Настройка длительной выдержки времени	Регулируемое 9 настроек
[tr] регулируемая уставка времени защиты от пер	0,5…24 с на 6 x Ir
Тепловая память	20 минут до и после срабатывания
Диапазон вставок мгновенной защиты Ii	Регулируемое 9 настроек
Уставка тока мгновенного срабатывания	1.5...10 x Ir
Логическая селективность ZSI	С
Тип дисплея	Цифровой дисплей
Тип измерения	Напряжение
Номинальный диапазон датчика тока	1000/4000 A
Максимальное время отключения	25 мс
Максимальное время срабатывания на закрытие	70 мс
Высота	439 мм
Ширина	556 мм
Глубина	395 мм
Масса нетто	120 кг
Окружающая среда
Стандарты	МЭК 60947-2
Сертификация изделия	IEC GOST CCC CCS
Степень загрязнения	4 в соответствии с МЭК 60664-1
Степень защиты	IP40
Рабочая температура окружающей среды	-5…70 °C
Температура воздуха для хранения	-40…85 °C без блока управления -25…85 °C с блоком управления
Упаковочная единица
Тип 1 упаковки	PCE
Количество единиц в 1 упаковке	1
Высота 1 упаковки	42,0 см
Ширина 1 упаковка	35,0 см
Длина 1 упаковки	50,0 см
Вес 1 упаковки	38,0 кг
Гарантия
Гарантия	18 месяцев
