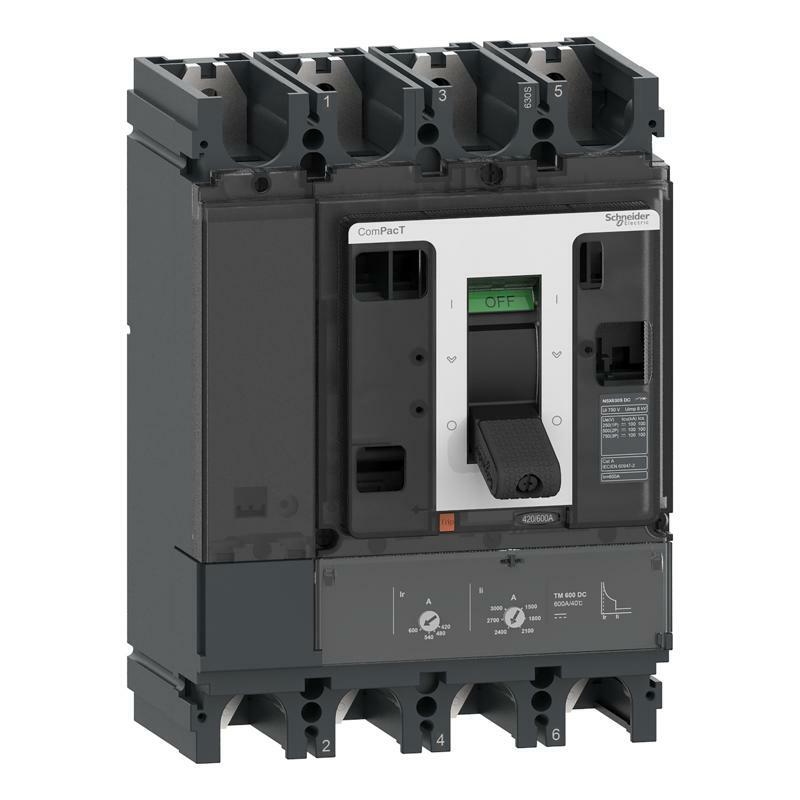

Автоматический выключитель Compact Nsx630F 36kA 4P 600A с расчипителем TMD DC
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPacT нового поколения |
| Название продукта | ComPacT NSX DC новое поколение |
| Название устройства | NSX630F DC |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Распределение |
| Описание полюсов | 4P |
| Описание защищенных полюсов | 4D |
| Положение нейтрали | Слева |
| [In] номинальный ток | 600 А на 40 °C |
| [Ue] номинальное рабочее напряжение | 750 В ПОСТОЯННЫЙ ТОК |
| Тип сети | ПОСТОЯННЫЙ ТОК |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| [Icu] 36 кА Icu на 24. ..125 В постоянный ток 1 pole согласно МЭК 60947-2 36 кА Icu на 250 В постоянный ток 1 pole в соответствии сМЭК 60947-2 36 кА Icu на 500 В постоянный ток 2 poles in series согласно МЭК 60947-2 36 кА Icu на 750 В постоянный ток 3 poles in series в соответствии с МЭК 60947-2 | |
| Performance level | F 36 кА 750 В ПОСТОЯННЫЙ ТОЧ |
| Наименование расцепителя | TM-DC |
| Технология расцепителя | Тепломагнитный |
| Функции устройства защитного отключения | LI |
| Тип управления | Переключатель |
| Circuit breaker mounting mode | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 750 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ в соответствии с МЭК 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 36 кА на 24...125 В постоянный ток в соответствии с МЭК 60947-2 36 кА на 250 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 36 кА на 500 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 36 кА на 750 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 5000 циклов |
| Электрическая износостойкость | 2000 циклов на 750 В In/2 1000 циклов на 750 В In |
| Монтажная опора | Задняя панель |
| Монтажное положение | Горизонтальный и вертикальный Плоский сзади |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Шаг подключения | 45 мм |
| Тип защиты | L : для защиты от перегрузки (тепловая) I : для защиты от короткого замыкания (магнитная) |
| Номинал расцепителя | 600 А на 40 ° C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируемые |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Фиксированный |
| Instantaneous protection pick-up adjustment type Ii | Регулируемый |
| [Ii] instantaneous protection pick-up adjustment range | 2.5...5 x In |
| Защита от утечки тока на землю | Отсутствует |
| Номер слотов для электрических auxiliaries | 6 слот(ы) |
| Width ( W) | 185 мм |
| Height (H) | 255 мм |
| Depth (D) | 110 мм |
| Масса нетто | 8,4 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947 |
| Сертификация изделия | CCC EAC морской |
| Категория перенапряжения | Класс II |
| Класс защиты от поражения электрическим стру | Класс II |
| Степень загрязнения | 3 соответственно к МЭК 60664-1 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -50…85 °C |
| Относительная влажность | 0…95 % |
| Высота над уровнем моря | 0...2000 m без занижения 2000 м ... 5000 м со снижением |
