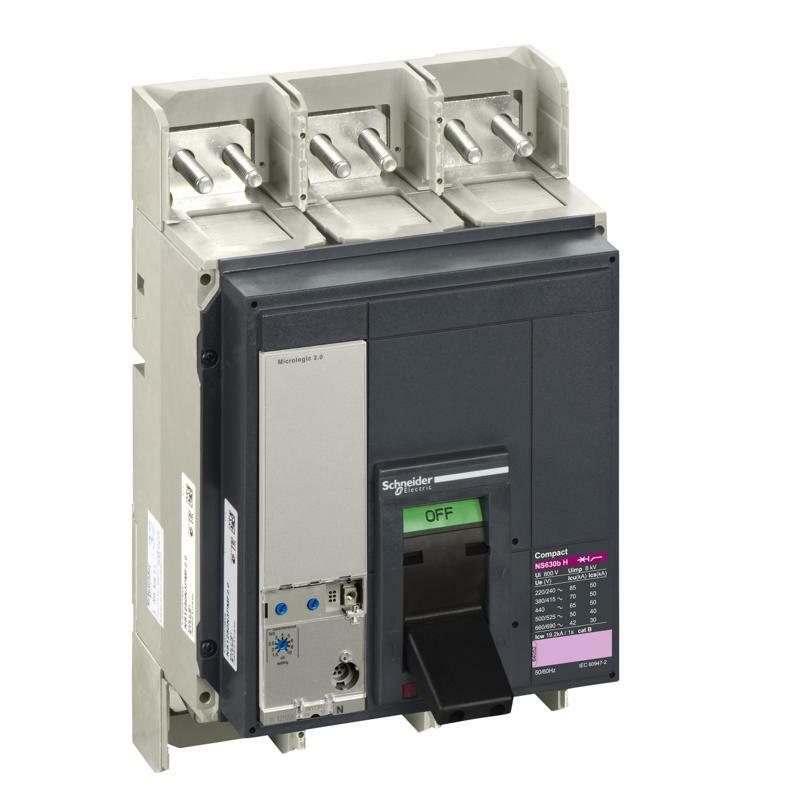

Авт. изм.ns630b H 3P Стац.+Micrologic2.0
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPact |
| Название продукта | ComPact NS |
| Серия продукта | ComPact NS630b...1600 |
| Название устройства | Compact NS630bH |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Распределение |
| Номер полей | 3P |
| Описание защищенных полюсов | 3D |
| (в) определенный текущий уровень до 65 °C | 630 А на 50 °C |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Соответствие требованиям по изоляции | Да в соответствии с МЭК 60947-2 |
| Категория применения | Категория B |
| [Icu] 42 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947- 2 65 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 70 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 85 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 500/525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 | |
| Performance level | H 70 кА 415 В переменный ток |
| Наименование расцепителя | MicroLogic 2.0 |
| Технология расцепителя | Электронный |
| Функции устройства защитного отключения | LI |
| Тип управления | Переключатель Поворотная ручка |
| Circuit breaker mounting mode | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ в соответствии с МЭК 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 30 кА на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 40 кА на 500/525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Icw] rated short-time withstand current | 19,2 кА 1 с в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 10000 циклов |
| Электрическая износостойкость | 2000 циклов на 690 В In 4000 циклов на 690 В In /2 5000 циклов на 440 В In 6000 циклов на 440 В In/2 |
| Потери мощности | 10 В |
| Монтажная опора | Задняя панель |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Шаг подключения | 70 мм |
| Тип защиты | L : для защиты от перегрузки (продолжительное время) I : для мгновенной защиты от короткого замыкания |
| Номинал расцепителя | 630 А на 50 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируемое 9 настроек |
| [Ir] long-time protection pick-up adjustment range | 0,4 ...1 x In |
| Long-time protection delay adjustment type tr | Регулируемое 9 настроек |
| [tr] long-time protection delay adjustment range | 12,5…600 с на 1.5 x Ir 0,5…24 с на 6 x Ir 0,7 …16,6 с на 7.2 x Ir |
| Тепловая память | 20 млн. |
| Instantaneous protection pick-up adjustment type Ii | Регулируемый |
| [Ii] instantaneous protection pick-up adjustment range | 1.5. ..10 x Ir |
| Защита от утечки тока на землю | Отсутствует |
| Логическая селективность ZSI | Отсутствует |
| Компонирование вспомогательного контакта | 1 нормально открытый/закрытый контакт |
| Местная сигнализация | для индикация неисправности 4 светодиода (красный) для перегрузки 1 СВЕТДИОД (желтый) |
| Width (W) | 210 мм |
| Height (H) | 327 мм |
| Depth ( D) | 147 мм |
| Масса нетто | 14 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947-2 |
| Сертификация изделия | ASTA ASEFA |
| Степень загрязнения | 3 в соответствии с МЭК 60947 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с EN 50102 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для хранения | -50…85 °C |
| Относительная влажность | 0…95 % |
| Высота над уровнем моря | 0...2000 m без занижения 2000 м ... 5000 м со снижением |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | >1 |
| Высота 1 упаковки | 37,0 см |
| Ширина 1 упаковки | 39,5 см |
| Длина 1 упаковки | 23,0 см |
| Вес 1 упаковки | 12,119 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
