| Главная |
|---|
| Диапазон | ComPact |
|---|
| Серия продукта | ComPact NS630b...1600 |
|---|
| Тип изделия или компонента | Блок отключения |
|---|

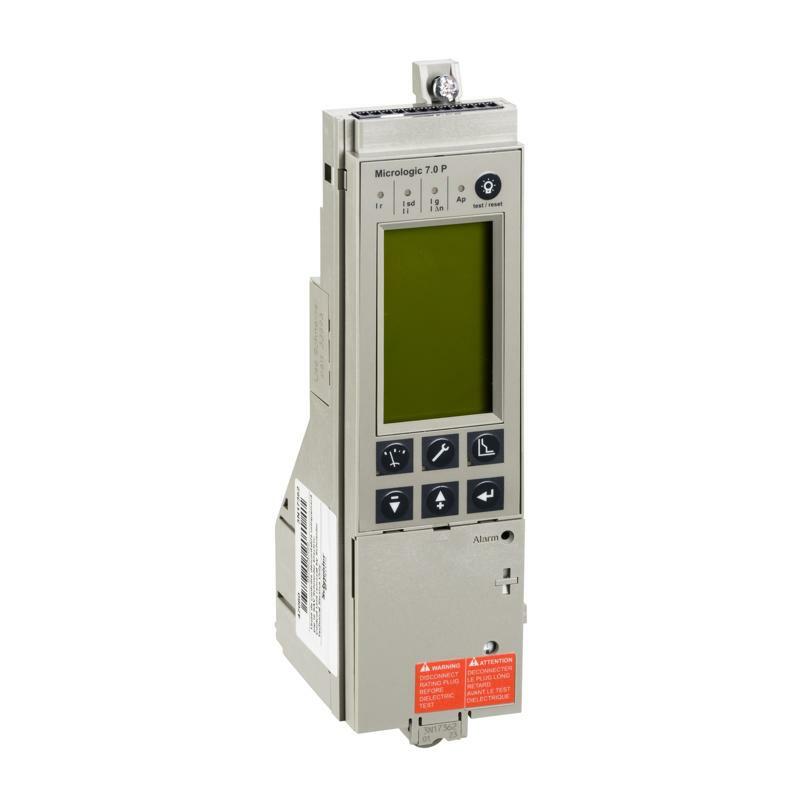

| Наименование расцепителя | MicroLogic 7.0 P |
|---|
| Технология расцепителя | Электронный |
|---|
| Совместимость серии | ComPact NS630b...1600 |
|---|
| Область применения продукта | Распределение |
|---|
| Количество полюсов | 4P
3P |
|---|
| Описание защищенных полюсов | 4t
3t
3t + N/2 |
|---|
| Функции устройства защитного отключения | Селективная + защита от утечек тока на землю |
|---|
| Тип защиты | для защиты от перегрузки (продолжительное время)
для Защита от короткого замыкания
для мгновенной защиты от короткого замыкания
для защиты от утечек тока на землю |
|---|
| Номинал расцепителя | 630 А на 50 °C
800 А на 50 °C<1000 А на 50 °C
1250 А на 50 °C
1600 А на 50 °C |
|---|
| Тип сети | Переменный ток |
|---|
| Частота сети | 50/60 Гц |
|---|
| Способ монтажа автоматического выключателя | Фиксация |
|---|
| Дополнительная информация |
|---|
| Тип регулирования длительной срабатывания | Регулируемо 9 настроек |
|---|
| Диапазон регулировки длительности срабатывания | 0,4...1 x In |
|---|
| Тип регулировки задержки срабатывания к | Регулируемое 9 настроек |
|---|
| [tr] диапазон регулировки длительной затр | 0,7 …16,6 с на 7.2 x Ir
0,7…24 с на 6 x Ir
12,5…600 с на 1.5 x Ir |
|---|
| Тепловая память | 20 млн. |
|---|
| Тип регулирования срабатывания кратковременно | Регулируемый 9 настроек |
|---|
| [Isd] Диапазон регулирования срабатывания ко | 1.5...10 x Ir |
|---|
| Тип регулирования задержки кратковременного за | Регулируемый |
|---|
| [tsd] Диапазон регулирования задержки короткоч | 0…0,4 с I²t=выключен
0,1… 0,4 с I²t=вкл |
|---|
| Тип регулировки мгновенного срабатывания с | Регулируемое 9 настроек |
|---|
| [Ii] диапазон настройки срабатывания мы | Отключить
2...15 x In |
|---|
| Защита от утечки тока на землю | Интегрированный |
|---|
| Тип регулировки чувствительности защиты от вит | 9 регулируемых настроек |
|---|
| [IΔn ] диапазон регулировки чувствительности защита | 0,5…30 А |
|---|
| Чувствительность к утечке тока | 10 А для Класс A
30 А для класс AC |
|---|
| Тип регулировки выдержки времени срабатывается | 5 регулируемых настроек |
|---|
| [Δt] диапазон регулирования выдержки времени защиты | 60…800 мс |
|---|
| Логическая селективность ZSI | С |
|---|
| Местная сигнализация | для электрической неисправности 3 светодиода (красный)
для внутренняя ошибка 1 СВЕТДИОД (красный) |
|---|
| Тип дисплея | Цифровой дисплей |
|---|
| Тип измерения | Измеритель мощности |
|---|
| Обмен данными | Показания измерений
Настройки защиты и аварийной сигнализации
Индикаторы технического обслуживания |
|---|
| Окружающая среда |
|---|
| Рабочая температура окружающей среды | -25…70 °C |
|---|
| Температура окружающего воздуха для сохр | -40…85 °C |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковка | 6,8 см |
|---|
| Ширина 1 упаковка | 8,0 см |
|---|
| Длина 1 упаковки | 21,5 см |
|---|
| Вес 1 упаковки | 318,0 г |
|---|
| Гарантия |
|---|
| Гарантия | 18 months |
|---|
