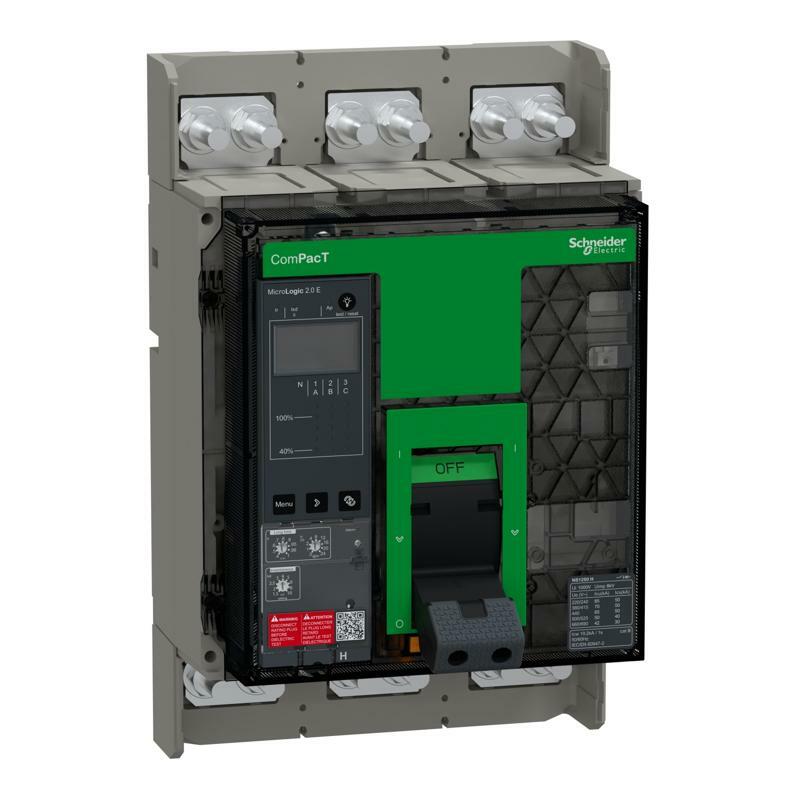

Circuit breaker, ComPacT Ns1250H, 70kA at 415Vac, 3P, fixed, manually operated, MicroLogic 2.0E control unit, 1250A

Главная
Диапазон	ComPacT
Название продукта	ComPacT NS новое поколение
Серия продукта	ComPacT NS630b...1600 новое поколение
Тип изделия или компонента	Автоматический выключатель
Область применения продукта	Распределение
Количество полюсов	3P
Описание защищенных полюсов	3D
(In) номинальный ток до 65 °C	1250 А на 50 °C
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц
Тип сети	Переменный ток
Частота сети	50/60 Гц
Соответствие требованиям по изоляции	Так в соответствии с МЭК 60947 -2
Категория применения	Категория B
[Icu] номинальная максимальная отключающая сдача	85 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 70 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 65 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 500/525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 42 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Уровень выполнения	H 70 кА 415 В переменный ток
Наименование расцепителя	MicroLogic 2.0 E
Технология расцепителя	Электронный
Функции устройства защитного отключения	LI
Тип управления	С ручным управлением
Способ крепления	Фиксация
Дополнительная информация
[Ui] номинальное напряжение изоляции	800 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Uimp] номинальная импульсная выдерживаемая напря	8 кВ в соответствии с МЭК 60947-2
[Ics] номинальная рабочая отключающая способность	52 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 52 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 48 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 37 кА на 500/525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 31 кА на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Icw] номинальный кратковременный выдерживаемый	19,2 кА 1 с в соответствии с МЭК 60947-2
Механическая износостойкость	10000 циклов
Электрическая износостойкость	2000 циклов на 690 В In 3000 циклов на 690 В In/2 4000 циклов на 440 В In 5000 циклов на 440 В In/2
Потери мощности	44 В
Монтажная опора	Задняя панель
Верхнее соединение	Фронтальное
Соединение с нижней стороны	Фронтальное
Шаг подключения	70 мм
Тип защиты	L : для защиты от перегрузки (продолжительное время) I : для мгновенной защиты от короткого замыкания
Номинал расцепителя	1250 А на 50 °C
Тип регулировки длительной выдержки срабатываний	Регулируемое 9 настроек
[Ir] диапазон регулировки срабатывания длин	0,4 ...1 x In
Тип регулировки задержки срабатывания до	Регулируемое 9 настроек
[ tr] диапазон регулирования длительной затр	12,5…600 с на 1.5 x Ir 0,5…24 с на 6 x Ir 0,7…16,6 с на 7.2 x Ir
Тепловая память	20 млн.
Тип регулирования срабатывания мгновенного с	Регулируемый
Диапазон регулирования срабатывания мгновенно	1.5...10 x Ir
Защита от утечки тока на землю	Отсутствует
Логическая селективность ZSI	Отсутствует
Компонирование вспомогательного контакта	1 нормально открытый/закрытый контакт
Местная сигнализация	для индикация неисправности 4 светодиоды (красный) для перегрузки 1 СВЕТДИОД (желтый)
Тип дисплея	LCD дисплей
Тип измерения	Счетчик энергии
Ширина (W)	210 мм
Высота (H)	327 мм
Глубина (D)	147 мм
Масса нетто	14 кг
Окружающая среда
Стандарты	МЭК 60947-2
Сертификация изделия	IECEE CB Scheme
Степень загрязнения	3 в соответствии с МЭК 60947
Степень защиты	IP40 в соответствии с МЭК 60529
Степень ударозащиты	IK07 в соответствии с EN 50102
Рабочая температура окружающей среды	-25…70 °C
Температура окружающего воздуха для собрать	-40…85 °C
Относительная влажность	0…95 %
Высота над уровнем моря	0...2000 m без занижение 2000 м ... 5000 м со снижением
Упаковочная единица
Тип 1 упаковка	PCE
Количество единиц в 1 упаковке	1
Высота 1 упаковки	37,0 см
Ширина 1 упаковки	39,5 см
Длина 1 упаковки	23,0 см
Вес 1 упаковки	12,149 кг
