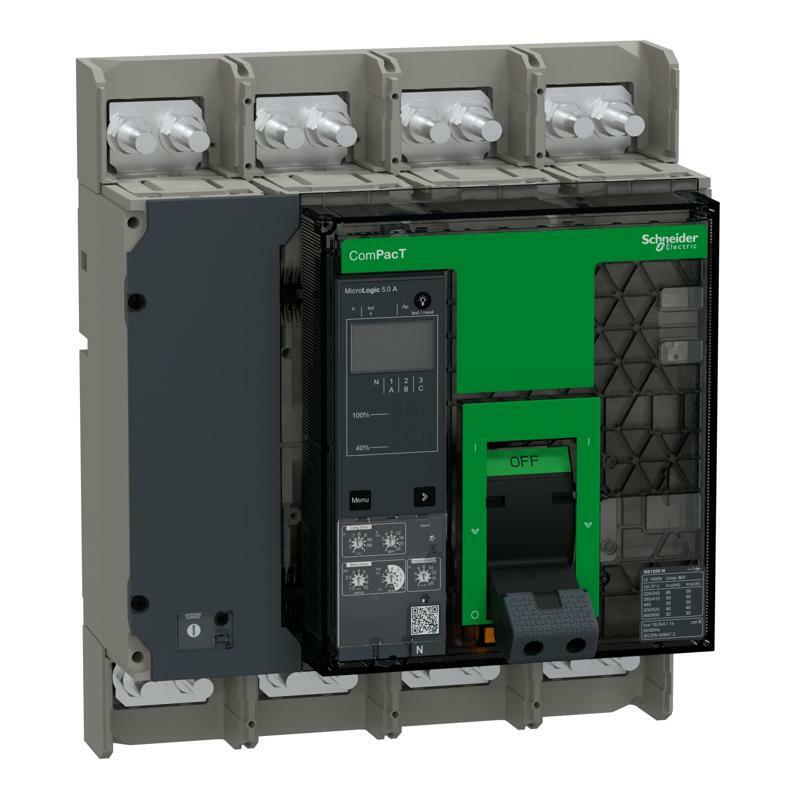

Circuit breaker, ComPacT Ns1250N, 50kA at 415Vac, 4P, fixed, manually operated, MicroLogic 5.0A control unit, 1250A
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPacT |
| Название продукта | ComPacT NS новое поколение |
| Серия продукта | ComPacT NS630b...1600 новое поколение |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Распределение |
| Количество полюсов | 4P |
| Описание защищенных полюсов | 4D |
| Положение нейтрали | Слева |
| (In) номинальный ток до 65 °C | 1250 А на 50 °C |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Соответствие требованиям по изоляции | Да в соответствии с МЭК 60947-2 |
| Категория применения | Категория B |
| [Icu] номинальная максимальная отключающая сдача | 85 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2<50 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 40 кА Icu на 500/525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 30 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Уровень выполнения | N 50 кА 415 В переменный ток |
| Наименование расцепителя | MicroLogic 5.0 A |
| Технология расцепителя | Электронный |
| Функции устройства защитного отключения | LSI |
| Тип управления | С ручным управлением |
| Способ крепления | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ в соответствии с МЭК 60947-2 |
| [Ics] номинальная рабочая отключающая способность | 50 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 40 кА на 500/525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 30 кА на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Icw ] номинальный кратковременный выдерживаемый | 19,2 кА 1 с в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 10000 циклов |
| Электрическая износостойкость | 2000 циклов на 690 В In 3000 циклов на 690 В In/2 4000 циклов на 440 В In 5000 циклов на 440 В In/2 |
| Потери мощности | 44 В |
| Монтажная опора | Задняя панель |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Шаг подключения | 70 мм |
| Тип защиты | L : для защиты от перегрузки (продолжительное время) S : для Защита от короткого замыкания I : для мгновенной защиты от короткого замыкания |
| Номинал расцепителя | 1250 А на 50 °C |
| Тип регулировки длительной выдержки работ | Регулируемое 9 настроек |
| [Ir] диапазон регулировки срабатывания длин | 0,4...1 x In |
| Тип регулировки задержки срабатывания до | Регулируемое 9 настроек |
| [tr] диапазон регулировки длительной затр | 12, 5…600 с на 1.5 x Ir 0,5…24 с на 6 x Ir 0,7…16,6 с на 7.2 x Ir |
| Тепловая память | 20 млн. |
| Тип регулировки срабатывания кратковременно | Регулируемый 9 настроек |
| [Isd] диапазон регулирования срабатывания ко | 1.5...10 x Ir |
| Тип регулировки задержки срабатывания ко th> | Регулируемый |
| [tsd] Диапазон регулирования задержки короткоч | 0,1…0,4 с I²t=вкл 0 …0,4 с I²t=выключен |
| Тип регулирования срабатывания мгновенного с | Регулируемый |
| Диапазон регулирование срабатывания мгновенно | Отключить 2...15 x In |
| Защита от утечки тока на землю | Отсутствует |
| Настройки защиты нейтрали | Без защиты (3D) 0.5 x Ir (3D + N/2) 1 x Ir (4D) |
| Логическая селективность ZSI | С |
| Компонирование вспомогательного контакта | 1 нормально открытый/закрытый контакт |
| Местная сигнализация | для индикация неисправности 4 светодиода (красный) для перегрузки 1 СВЕТДИОД (желтый) |
| Тип дисплея | LCD дисплей |
| Тип измерения | Амперметр |
| Ширина (W) | 280 мм |
| Высота (H) | 327 мм |
| Глубина (D) | 147 мм |
| Масса нетто | 18 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947 -2 |
| Сертификация изделия | IECEE CB Scheme |
| Степень загрязнения | 3 в соответствии с МЭК 60947 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с EN 50102 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -40…85 °C |
| Относительная влажность | 0… 95 % |
| Высота над уровнем моря | 0...2000 m без занижения 2000 м ... 5000 м со снижением td> |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 37,0 см |
| Ширина 1 упаковки | 38,0 см |
| Длина 1 упаковки | 30,0 см |
| Вес 1 упаковки | 16,442 кг |
